Состояние | Новое |
бб16 |

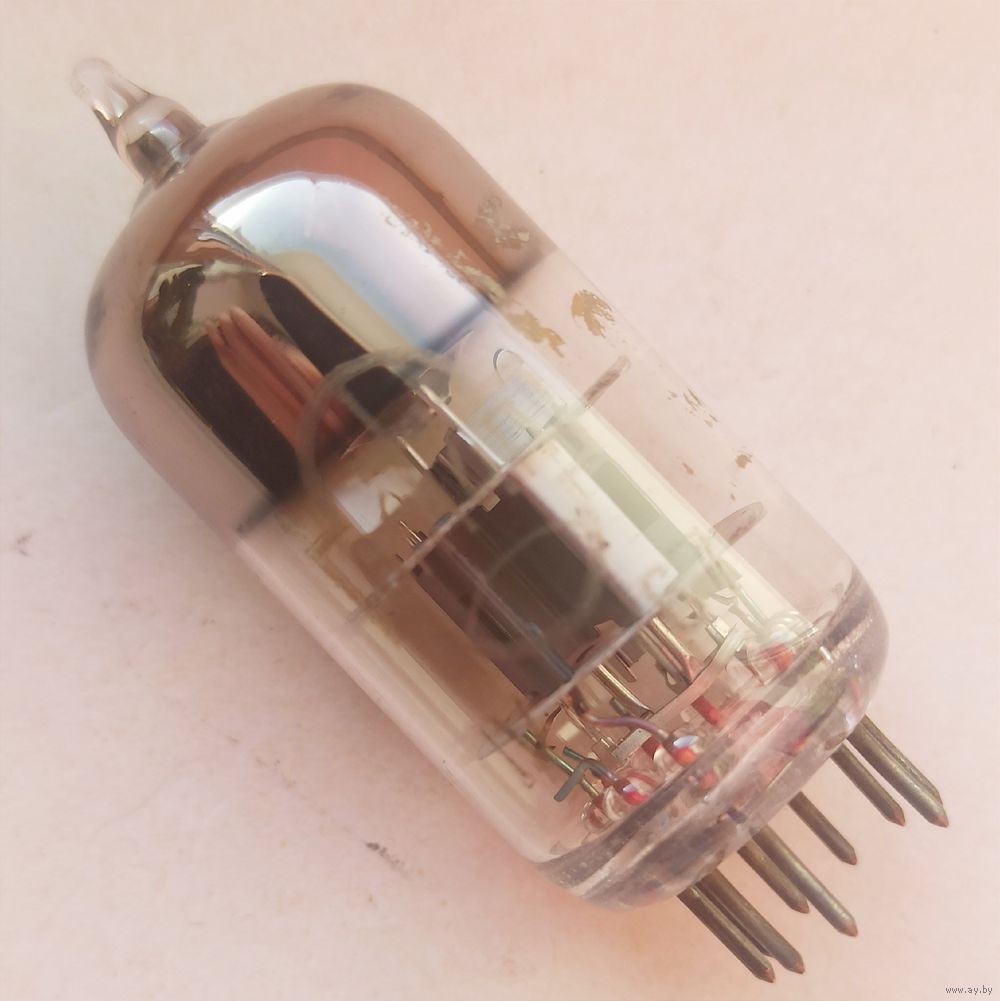

Триод двойной для усиления напряжения высокой частоты в каскодных схемах (блоки ПТК телевизоров и другие устройства).
Миниатюрный двойной триод с раздельными катодами косвенного накала в стеклянном пальчиковом исполнении.
Предназначен для усиления напряжения высокой частоты.
Двойной триод 6Н14П применяется для работы в каскадных схемах телевизоров, приёмников и в других
радиотехнических устройствах, работающих в ультракоротковолновом диапазоне частот.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Катод оксидный косвенного накала.
Цоколь 9-штырьковый с пуговичным дном.
Расположение штырьков: РШ8.
Габаритные размеры двойного триода 6Н14П:
- высота лампы - 60 мм;
- диаметр лампы - 22,5 мм.
Масса не более 15 г.
Технические характеристики и электрические параметры лампы 6Н14П:
Напряжение накала 6,3 ±0,6 В
Ток накала 350 ±30 мА
Напряжение анода номинальное 90 В
Напряжение анода предельное 300 В
Ток анода каждого триода 10,5 ±3 мА
Обратный ток сетки каждого триода 0,1 мкА
Мощность, рассеиваемая анодом, предельная 1,5 Вт
Крутизна характеристики каждого триода 6,8 ±1,5 мА/В
Коэффициент усиления каждого триода 25 ± 7
Входное сопротивление второго триода 1,9 кОм
Сопротивление в цепи катода каждого триода для автоматического смещения 125 Ом
Сопротивление в цепи сетки предельное 1 МОм
Емкость входная первого триода 4,7 пФ
Емкость входная второго триода 2,55 пФ
Емкость выходная первого триода 2,8 пФ
Емкость выходная второго триода 1,15 пФ
Емкость проходная первого триода 0,25 пФ
Емкость проходная второго триода 1,8 пФ
|
|
Самовывоз в Минске (ул Я. Коласа, или в рабочее время на Скрыганова). Также высылаю почтой по предоплате. Стоимость пересылки по тарифам белпочты. Европочтой не отправляю. Все посылки надежно упаковываю. Возможна рассрочка по карте Халва
