| Состояние | Хорошее |
| Проверен. Исправен. | |

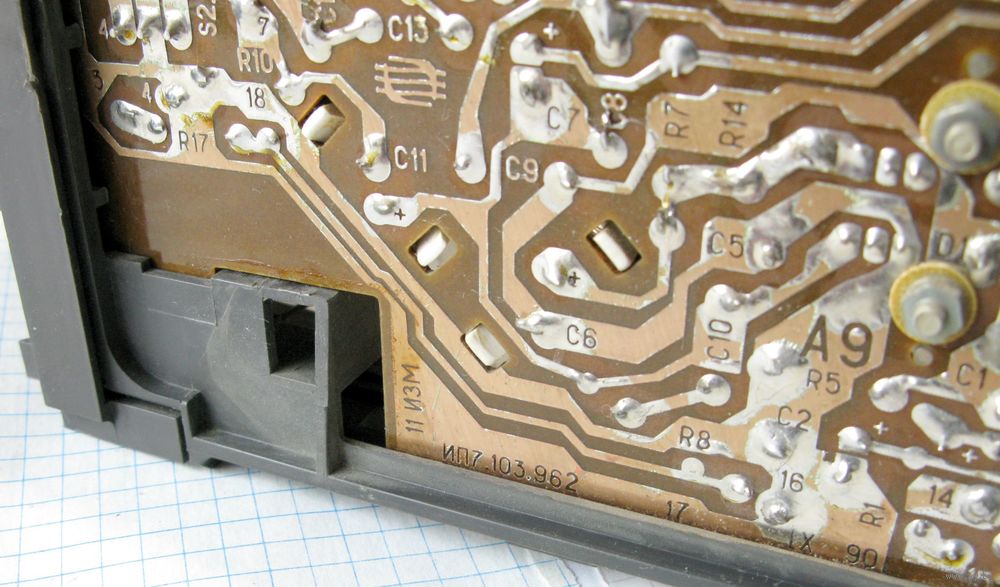

Децимальный номер блока ИП5.068.023/ИП7.103.962

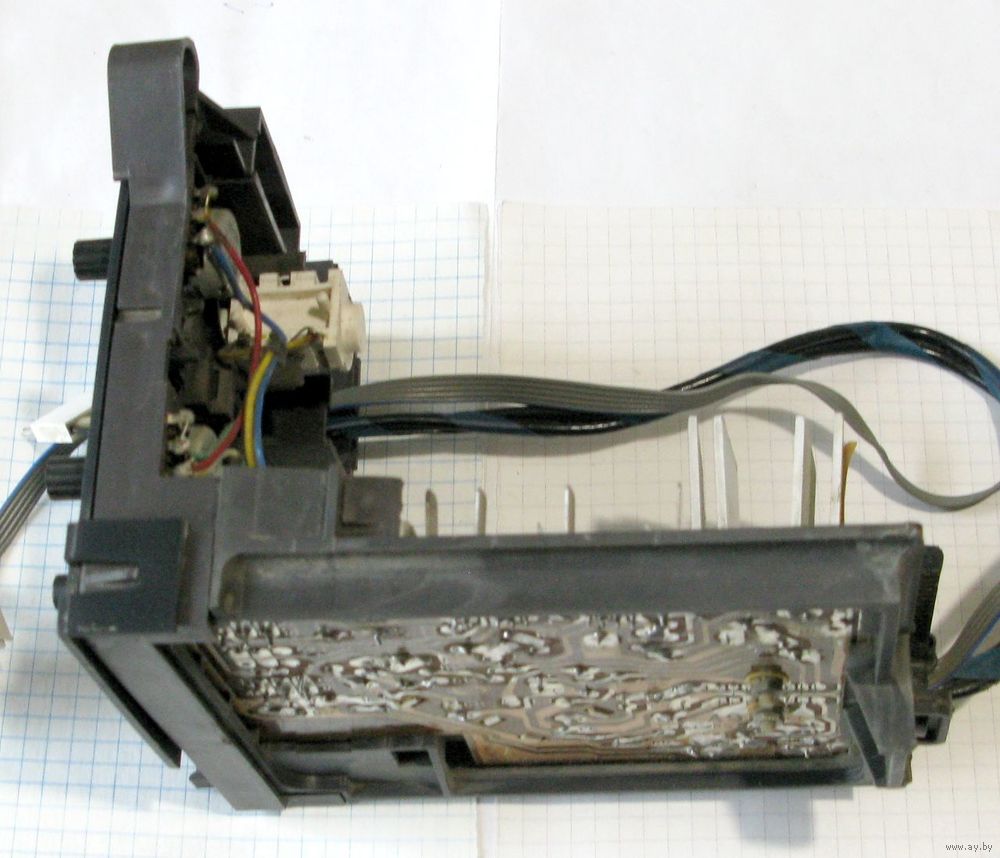

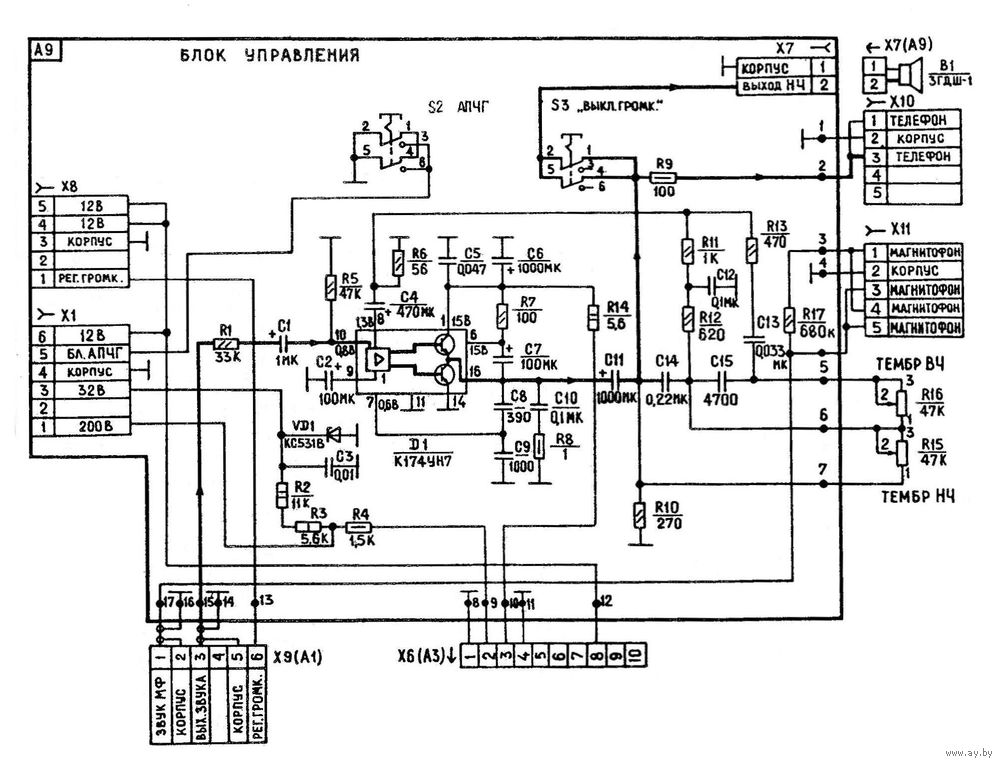

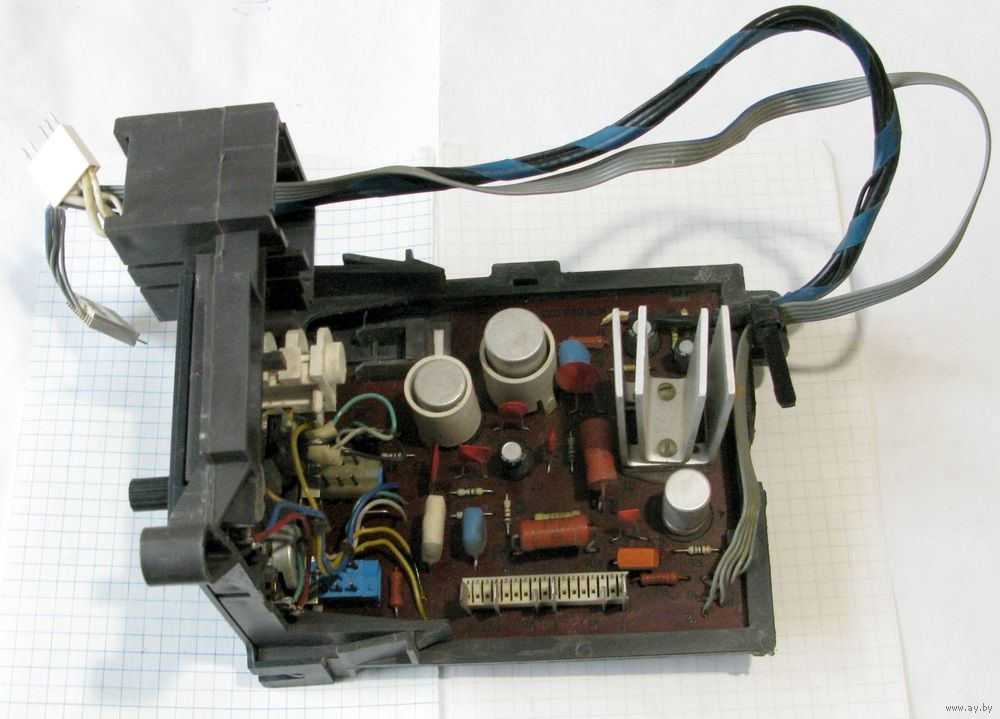

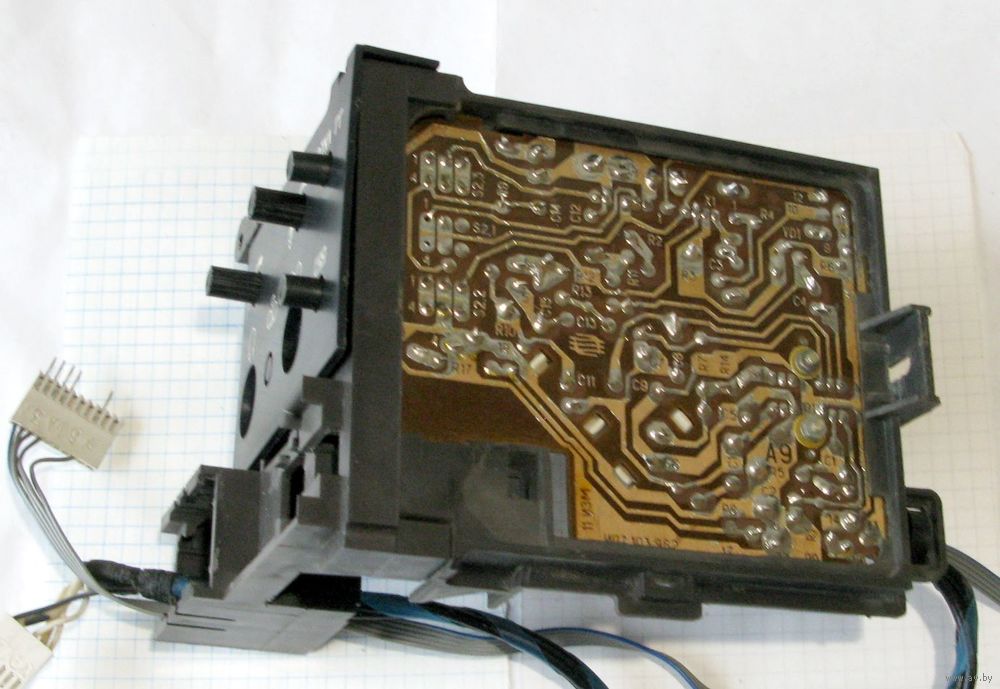

Блок демонтирован из исправного телевизора «Рекорд ВЦ-381», представляет собой полный усилитель звуковой частоты на микросхеме К174УН7. Питание усилителя осуществляется через разъём Х6(А3). Напряжение питания – 15 В.

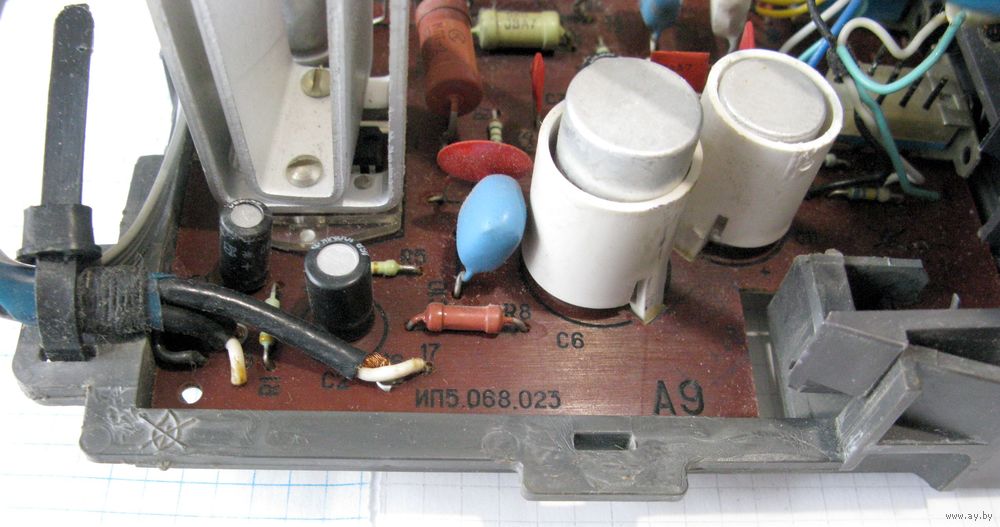

Кроме УЗЧ на плате блока расположен стабилизатор напряжения (32 В), необходимый для работы других блоков (переключателя программ СВП и МРК).

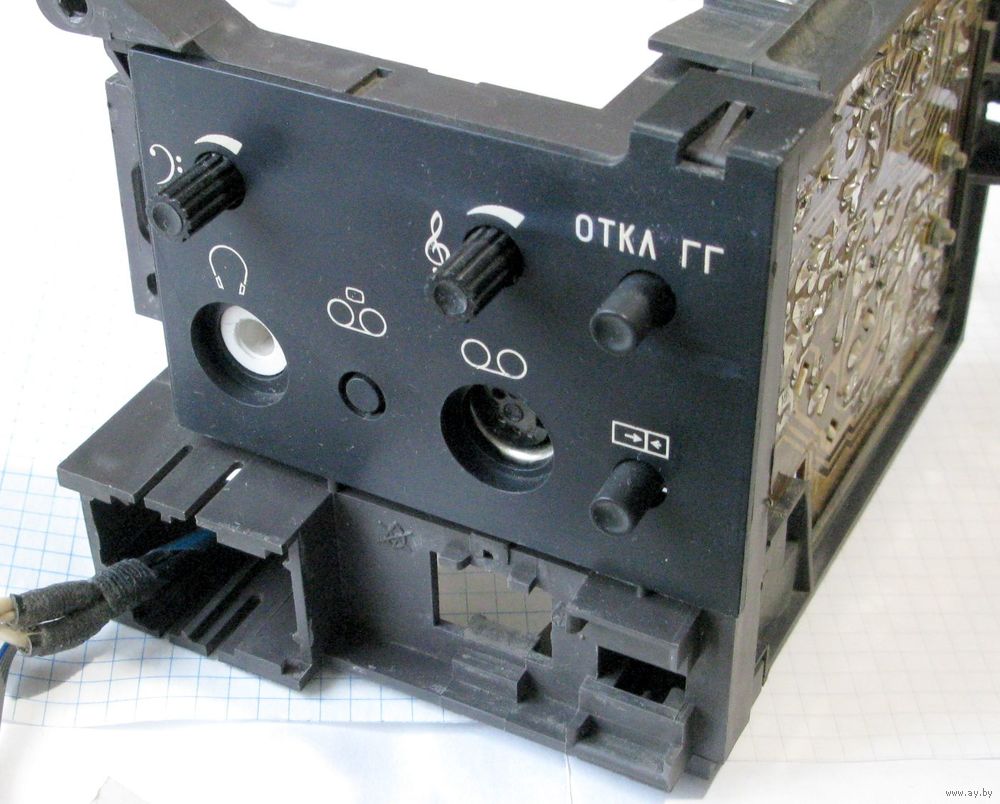

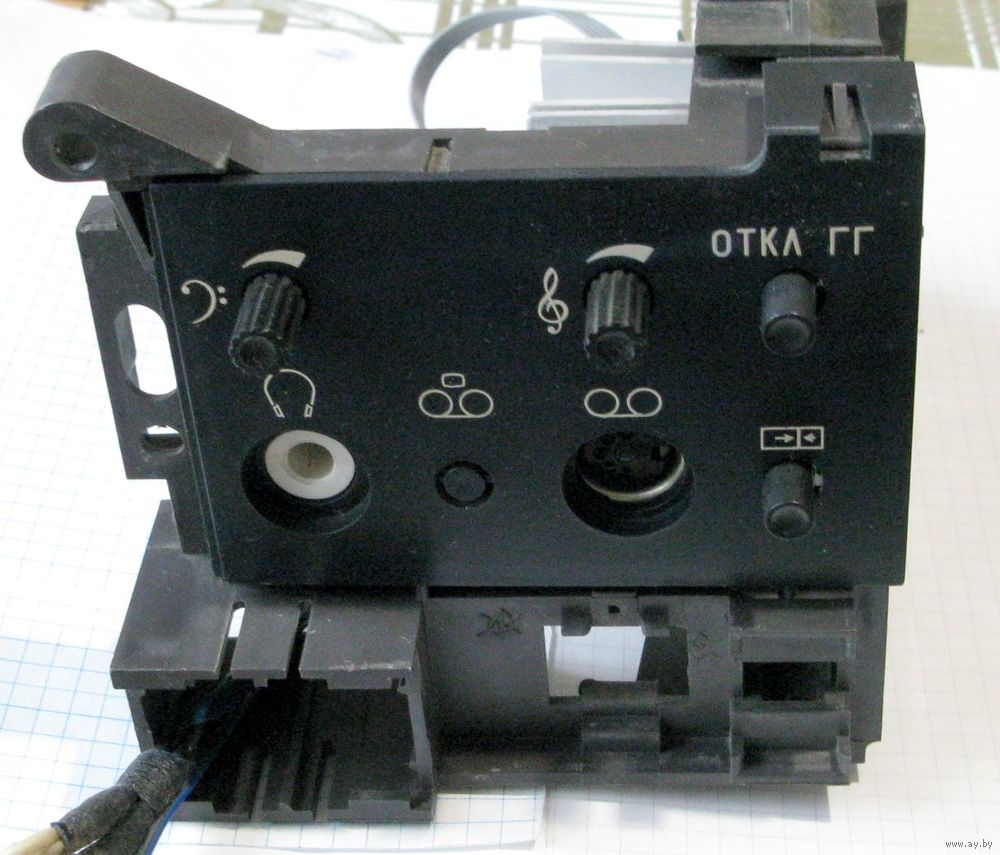

На отдельной панели блока смонтированы резисторы СП3-4аМ для оперативных регулировок тембра звука телевизора, разъёмы для подключения головных телефонов и магнитофона, а также кнопка оперативного отключения громкоговорителя.
Динамическая головка подключается через разъём Х7 платы блока.
*Доставку оплачивает покупатель.
**Покупая несколько моих лотов, Вы экономите на пересылке.
|
|
