| Состояние | Новое |
| м3 | |
Цена указана за 1 штуку.

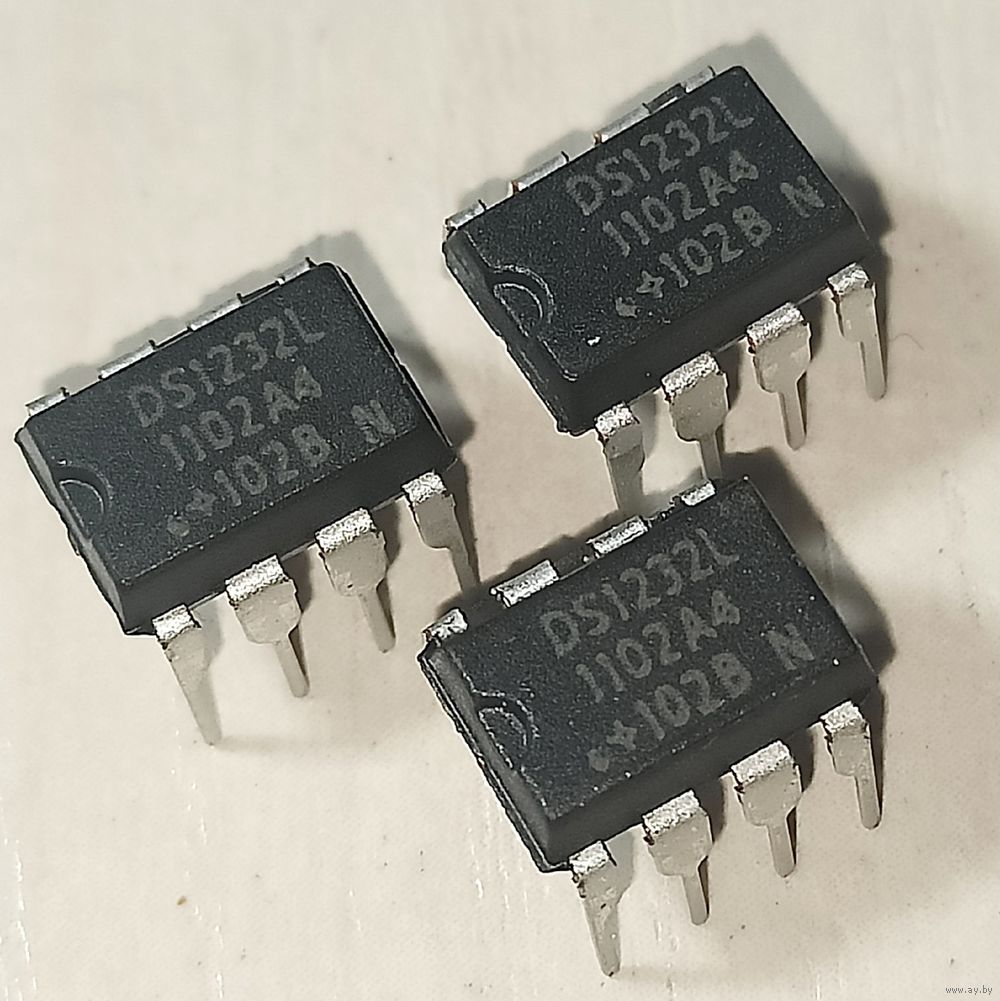

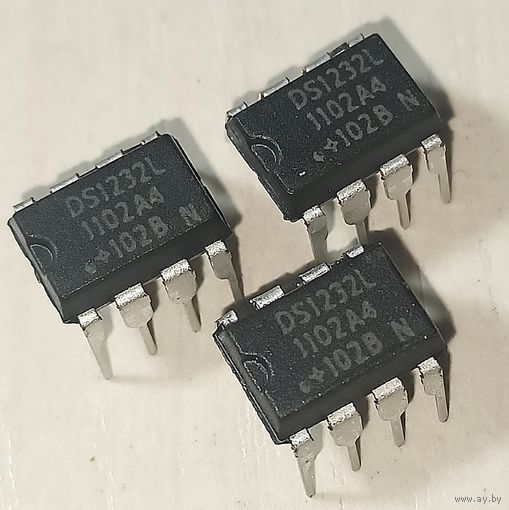

Микромонитор питания DS1232
Основные особенности:
Назначение. Микромониторы питания серии DS1232 осуществляют контроль за тремя важнейшими параметрами работы микропроцессорной системы:
Контроль напряжения питания. Микросхемы семейства DS1232 осуществляют непрерывный контроль за напряжением питания микроконтроллера и производят генерацию сигнала сброса при недопустимом снижении напряжения питания. Порог срабатывания компаратора питания определяется встроенным источником опорного напряжения и управляющим напряжением на входе TOL. Если управляющий вход соединен с общим проводом, то сигналы сброса RST становятся активными при снижении напряжения питания до уровня <4.75 В. При соединении вывода TOL с выводом Vcc порог срабатывания компаратора устанавливается на уровне 4.5 В. Выходные прямой и инверсный сигналы RST служат для сброса микроконтроллера при недопустимом снижении напряжения питания. При включении питания сигналы сброса остаются активными на протяжении как минимум 250 мс, обеспечивая сброс микроконтроллера до полной стабилизации напряжения питания.
Внешний сброс. Микросхемы семейства DS1232 содержат дополнительный вход для подключения внешней кнопки сброса микроконтроллера.
Пример схемы подключения внешней кнопки сброса показан на рисунке слева. При подаче "низкого" уровня на вход PBRST на выходах RST устанавливается активный сигнал сброса, который снимается спустя 250 мс после установки на входе PBRST "высокого" логического уровня.
Сторожевой таймер. Сторожевой таймер активизирует прямой и инверсный сигналы сброса микроконтроллера RST в том случае, когда в течениие заданного промежутка времени не поступало импульсов на вход ST сброса сторожевого таймера. Типовое значение времени ожидания сторожевого таймера составляет около 150 мс при соединении вывода TD с общим проводом, 600 мс, если вывод TD отсоединен и 1.2 с при соединении вывода TD с Vcc. Сторожевой таймер начинает отсчет после снятия выходного сигнала сброса RST. Если до окончания отсчета необходимого интервала времени на входе ST осуществляется переход от "высокого" уровня к "низкому", то сторожевой таймер сбрасывается и начинает свой отсчет заново. Если же до окончания отсчета таймером заданного интервала времени на вход ST не поступило "низкого" логического уровня, то генерируется сигнал сброса микроконтроллеря длительностью не менее 250 мс. Вход ST может быть присоединен к адресной шине микроконтроллера, шине данных или какому-либо сигналу управления. Пример подключения DS1232 с использованием сторожевого таймера показан на рисунке слева. При нормальной работе микроконтроллера состояние на этой линии будет периодически изменяться, осуществляя сброс сторожевого таймера. Чтобы во время нормальной работы микроконтроллера гарантировать отсутствие сигнала сброса, изменения состояния на входе ST должны происходить не реже одного раза в течение минимального времени отсчета сторожевого таймера.
Внимание! Работа сторожевого таймера не может быть запрещена. Для избежания непредвиденной генерации сигнала сброса сторожевой таймер должен обязательно стробироваться.
|
|
Самовывоз в Минске (ул Я. Коласа, или в рабочее время на Скрыганова). Также высылаю почтой по предоплате. Стоимость пересылки по тарифам белпочты. Европочтой не отправляю. Все посылки надежно упаковываю. Возможна рассрочка по карте Халва
