| Состояние | Хорошее |
| Проверена на работоспособность испытателем ламп. | |
Предназначена для широкополосного усиления ВЧ. Применяется в УКВ и телевизионной аппаратуре.
Хорошо работает в УНЧ в сочетании с мощными выходными лампами 6П1П, 6П3С, 6П14П и др. При использовании в УНЧ на сопротивлениях каскад даёт большое усиление, позволяющее сократить до минимума общее количество каскадов усиления.
Катод оксидный косвенного накала.
Работает в любом положении.

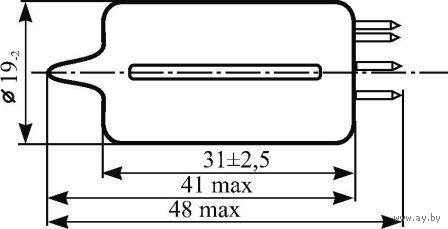

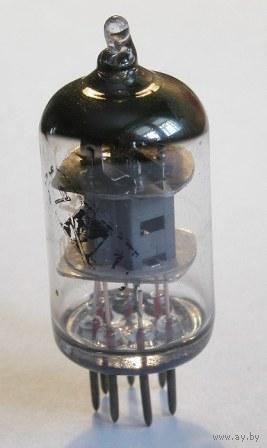

Выпускается в стеклянном пальчиковом оформлении. Цоколь 7-штырьковый с пуговичным дном (РШ4).
Два вывода катода служат для лучшей развязки цепи анода и цепи управляющей сетки.

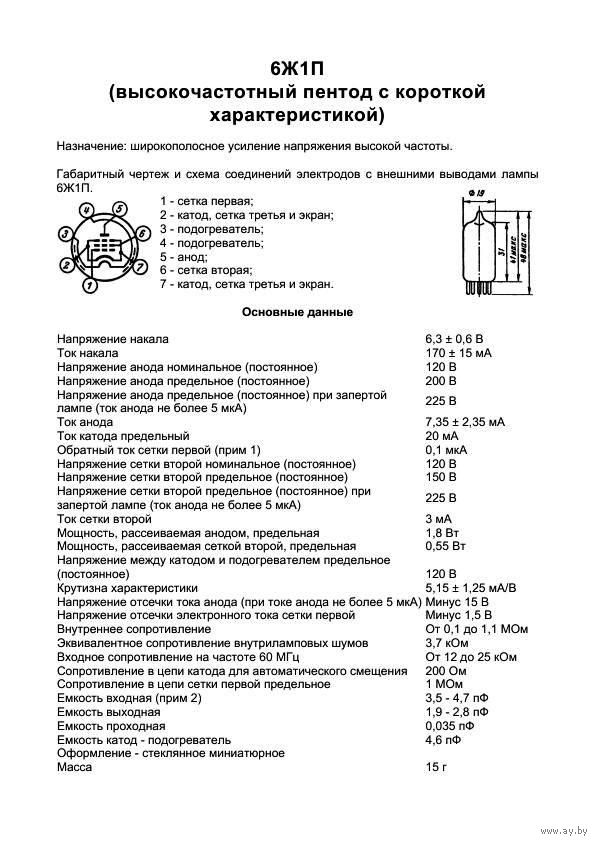

Номинальные электрические данные
Напряжение накала, В 6.3
Напряжение на аноде, В 120
Напряжение на второй сетке, В 120
Сопротивление в цепи катода
для автоматического смещения, Ом 200
Ток накала, мА 175 +/- 15
Ток в цепи анода, мА 7.5 +/- 2.5
Ток в цепи второй сетки, мА 3.2
Крутизна характеристики, мА/В 5.2 +/- 1.4
Крутизна характеристики
при напряжении накала 5.7 В, мА/В 3.4
Эквивалентное сопротивление
внутриламповых шумов, Ом 1800
Входное сопротивление
на частоте 60 МГц, кОм от 12 до 25
Зарубежные аналоги: E95F, EF95, EF905, 6F32 "Tesla", 6AK5 (WA), 6АК7, 5654, 6096, DP61, PM05, M8100.
Масса ~ 15 г.
Варианты применения: http://www.radiolamp.ru/shem/unch/17/;http://www.chipdip.ru/video.aspx?vid=ID000309063
Доставку оплачивает покупатель.
|
|
