| Состояние | Как новое |
| тме1 | |
Внутренняя схема К561ИЕ9 содержит четырёхкаскадный счётчик Джонсона и дешифратор, который преобразует двоичный код в позиционный сигнал, появляющийся последовательно на каждом выходе Q0-Q7. Высокий уровень на каждом выходе появляется только на период тактового импульса.
Если на входе разрешения счета CE присутствует низкий уровень, счёт идет синхронно с положительным перепадом на тактовом входе CLOCK. При высоком (запрещающем) уровне на входе CE счёт останавливается.
При высоком уровне на входе сброса RESET все триггеры счётчика сбрасываются в ноль и на выходе Q0 устанавливается активный высокий уровень.
Положительный фронт выходного сигнала переноса на выходе Cout появляется через 8 периодов тактовой последовательности и может использоваться как тактовый сигнал для последующего счётчика.

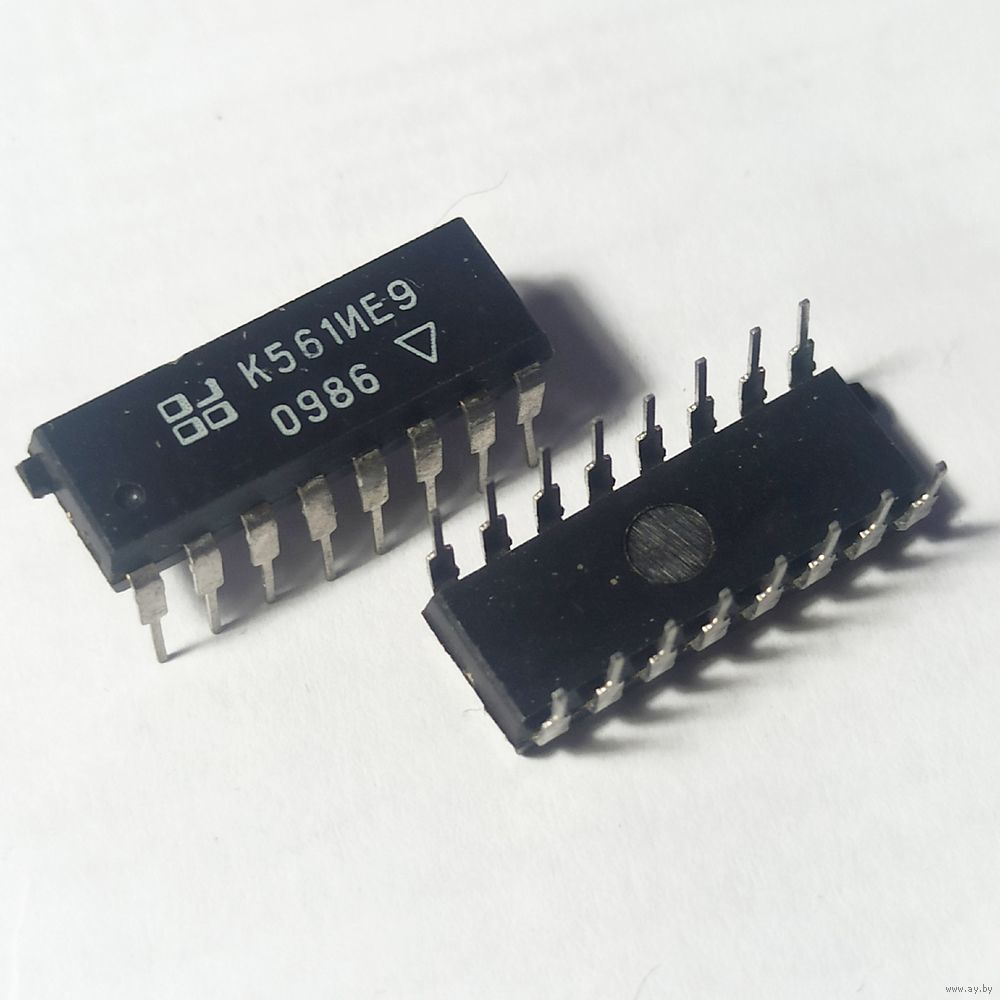

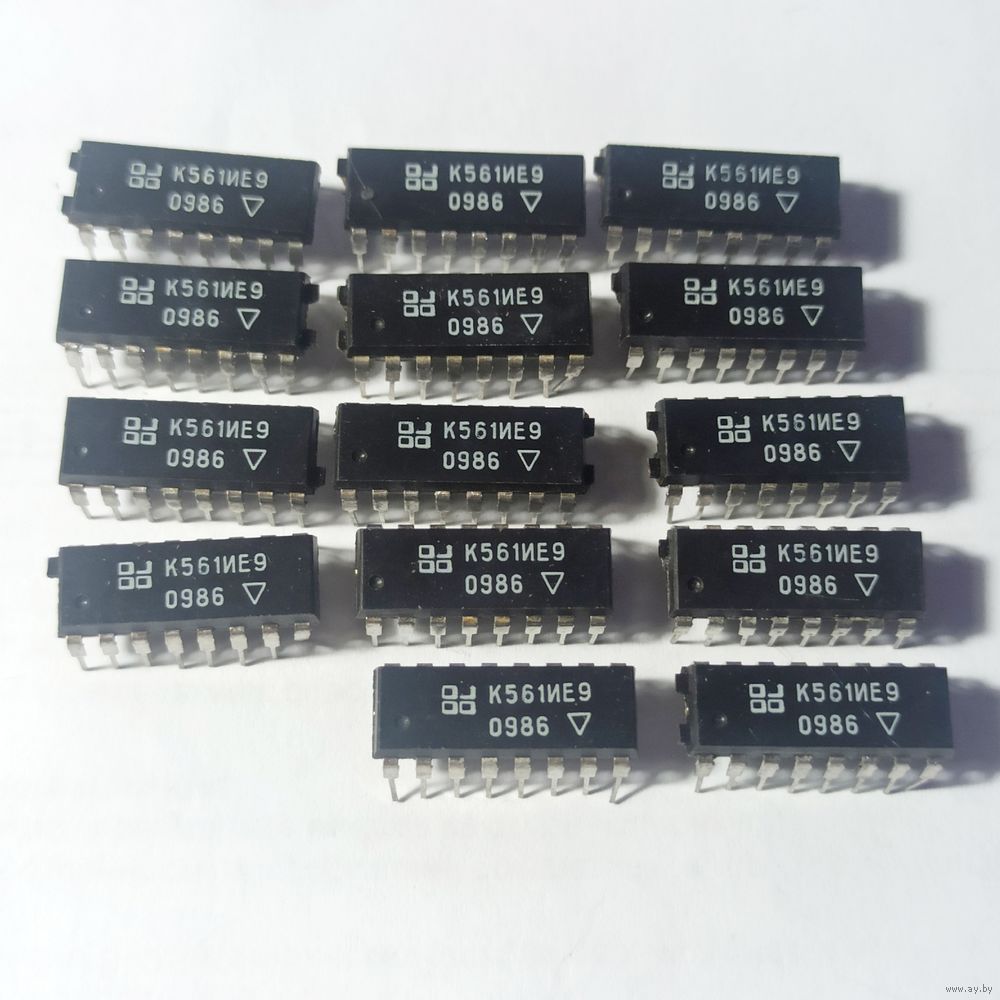

Микросхема К561ИЕ9 — счетчик-делитель на 8 . Этот счетчик имеет в основе синхронный счетчик Джонсона (используется четыре триггера), который дает повышение скорости счета. При этом в выходных сигналах отсутствуют пики помех. Дешифратор переводит состояния триггера счетчика в восемь выходных, соответствующих счету от О до 7. Диаграмма выходных состояний счетчика К561ИЕ9 сходна с диаграммой для К561ИЕ8 в части действия импульсов: запрет счета и сброс. Сигнал выходного переноса Свых завершает цикл счета при восьмом тактовом импульсе. Положительные фронты импульсов Свых используются как тактовая последовательность для последующего счетчика К561ИЕ9. Таким образом, двухкаскадное соединение получается асинхронным (второй счетчик работает от пульсаций Свых), хотя каждый из счетчиков — синхронный.
Логические состояния и импульсные переходы счетчика К561ИЕ9 сведены в таблицу. Длительность тактового импульса должна быть больше 250 нс, поэтому максимальная тактовая частота — 2 МГц. При напряжении питания 5 В тактовая частота не превышает 0,6 МГц. При напряжении питания 15 В требуется выбрать длительность импульса сброса — более 300 нс, время его последействия составляет 275 нс (при напряжении Uи.п = 5 В — оно окажется равным 1 мкс).
Зарубежным аналогом микросхемы К561ИЕ9 является микросхема CD4022A.
|
|
Самовывоз в Минске (ул Я. Коласа, или в рабочее время на Скрыганова). Также высылаю почтой по предоплате. Стоимость пересылки по тарифам белпочты. Европочтой не отправляю. Все посылки надежно упаковываю. Возможна рассрочка по карте Халва
