Состояние | Как новое |
Исправен. |

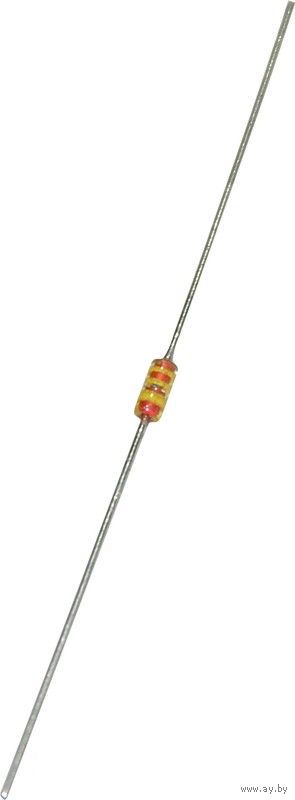

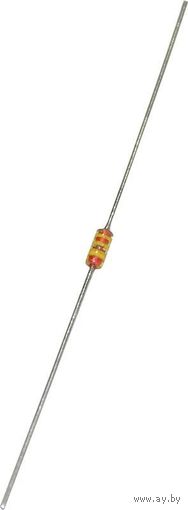

КД521 и КД522—Диоды кремниевые, эпитаксиально-планарные, импульсные.
Предназначены для применения в импульсных устройствах.

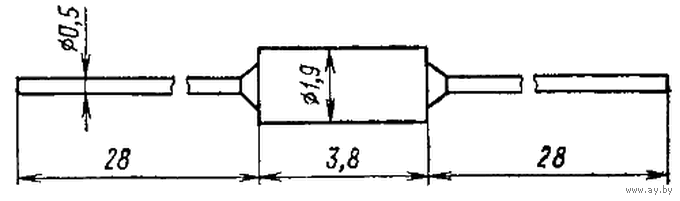

Конструктивно выполнены в стеклянном корпусе с гибкими выводами. Корпус КД-8
Для обозначения типа и полярности диодов используется условная маркировка:
- одна широкая и две узкие цветные полоски на корпусе со стороны положительного вывода:

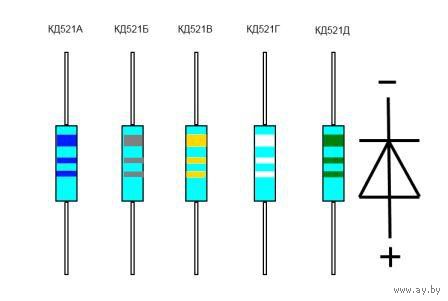

Диоды КД521 маркируются условным цветным кодом - одной широкой и двумя узкими полосками: КД521А - синими, КД521Б - серыми, КД521В -желтыми, КД521Г - белыми, КД521Д - зелеными.
Диоды КД522 у положительного вывода маркируются чёрными кольцевыми полосками: КД522А - двумя, КД522Б - тремя.
Есть и такой вариант маркировки: Диоды маркируются черными кольцевыми полосками на корпусе у положительного вывода: КД521А —одним кольцом, КД521В — двумя кольцами, КД521Г — тремя кольцами.
Электрические параметры:
Предельное постоянное обратное напряжение
КД521А - 75 В
КД521Б - 60 В
КД521В - 50 В
КД521Г - 30 В
КД521Д - 12 В
КД522А - 30 В
КД522Б - 50 В
Максимально допустимый постоянный прямой ток - 50 мА (для КД522 - 100 мА)
Максимально допустимая частота - 100 МГц
КД521 и КД522 эксплуатируются при температуре окружающей среды от -60 до +125°C
КД521 является аналогом импортного диода 1N4148.
Масса не более 0,15 г.

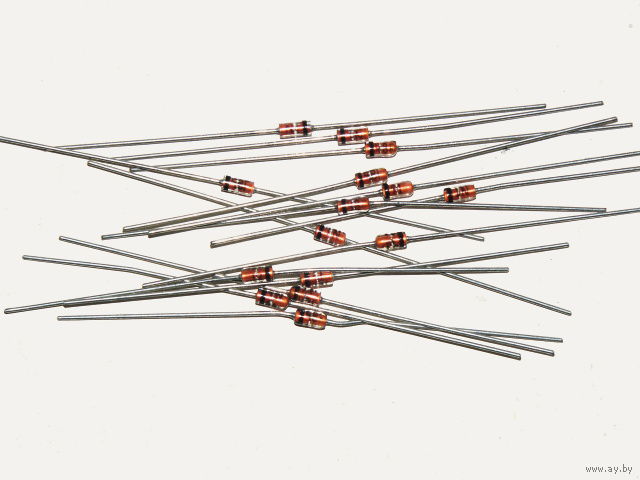

В наличии как новые, так и аккуратно демонтированные, проверенные диоды, в том числе и 1N4148.
Стоимость демонтированного диода на 50% меньше стоимости нового.
Доставку оплачивает покупатель.
|
|
