| Состояние | Как новое |
| Исправна. | |

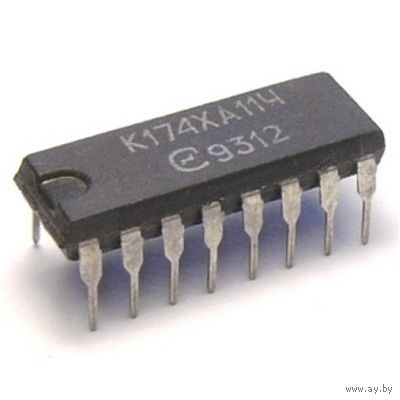

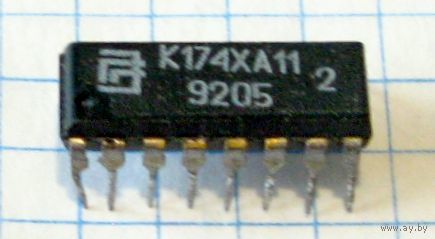

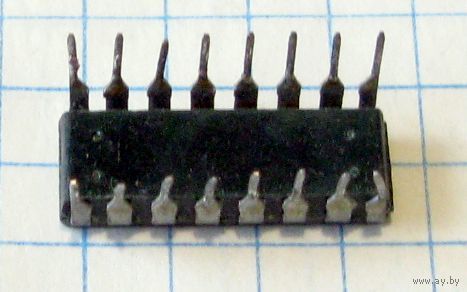

Микросхема К174ХА11 представляет собой БИС для управления строчной и кадровой развертками, а также блоком цветности в цветных телевизионных приемниках.
Выполняет следующие функции: амплитудную селекцию видеосигнала, автоматическую подстройку частоты и фазы (АПЧиФ), формирование импульсов строчной развертки для работы с тиристорными и транзисторными выходными каскадами, формирование синхроимпульсов кадровой развертки и строб-импульса выделения цветовой поднесущей.
Содержит 501 интегральный элемент.

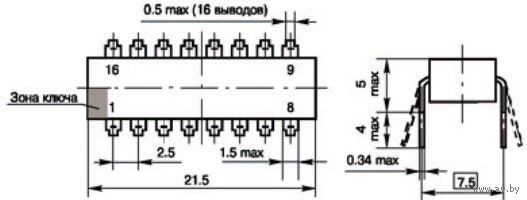

Корпус типа 2103.16-9, масса не более 1,5 г.
Основные электрические характеристики:
- номинальное напряжение питания, В - 12
- ток потребления от источника питания (импульсный), мА - до 53
- амплитуда выходного строчного импульса, не менее В - 9,5
- амплитуда выходного кадрового импульса, не менее В - 10
- выходное сопротивление по выводу 3, не более Ом - 40
- выходное сопротивление по выводу 8, не более кОм - 2,4
- рассеиваемая мощность микросхемы, не более Вт - 0,84
Зарубежный аналог: ТDА2593
Доставку оплачивает покупатель.
|
|
