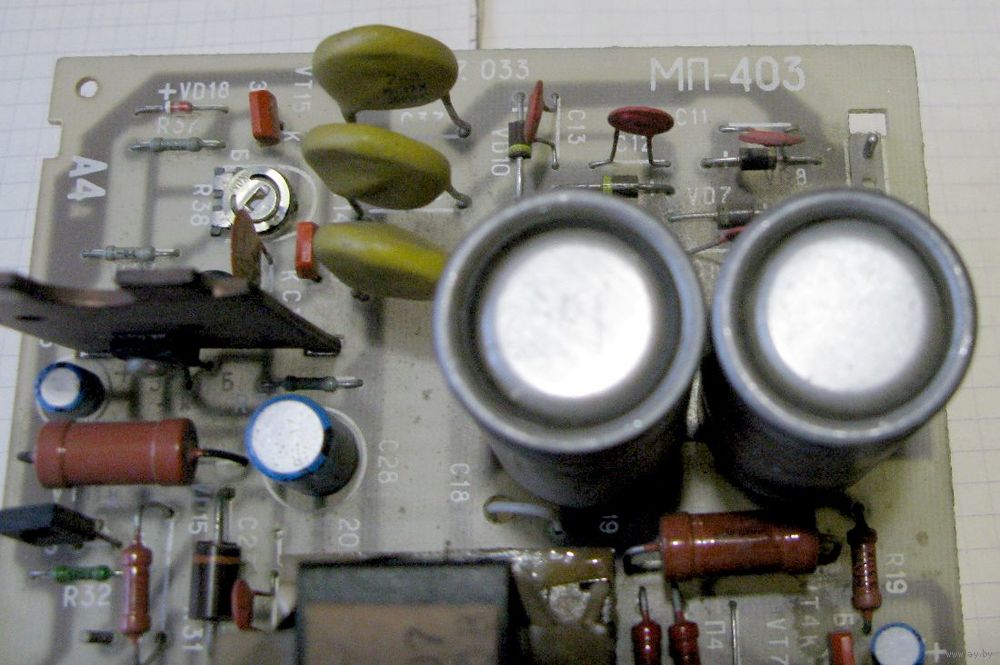

Модуль А4 цветного телевизора 3УСЦТ. Децимальный номер изделия 2.087.033/7.102.298
Входное напряжение - сеть 220 V (через плату фильтра питания ПФП или ПФП-41).
Выходные напряжения:
- 12 V (напряжение стабилизируется дополнительно электронным компенсационным стабилизатором в составе МП-403)
- 15 V (для питания УЗЧ)
- 28 V (для питания кадровой развёртки телевизора)
- 130 V (для питания строчной развёртки телевизора)
Номинальная суммарная мощность, снимаемая со вторичных цепей модуля питания около 80 Вт, максимальная (по некоторым источникам) - до 150 Вт.
В модуле установлены (основные р/элементы):
- трансформатор ТПИ-8-1
- высоковольтный транзистор КТ-838А (на радиаторе)
- транзисторы КТ-209И - 3 шт.
- транзистор КТ817Б (на радиаторе)
- тиристор КУ112А
- стабилитроны Д814В, Д814А и КС168А
- диоды КД243Д - 4 шт.
- диоды КД226 - 7 шт.
- диоды КД522В - 2 шт.
- диоды КД221А - 2 шт.
- конденсаторы К73-17 - 7 шт.
- конденсаторы К15-5 2200 пФ, 3 кВ
- конденсаторы К50-31 100 мкФ, 350 В - 2 шт.
- конденсаторы полярные К50-35 - 5 шт.
- соединитель Х1(А12) - вилка СНП-39-3В (для входного напряжения питания)
- гнездо Х2(А3) - ОНп-КГ-22-7/33 х 7,7-Р50-13 (для вторичных выходных цепей питания)
Варианты применения - зарядное устройство автомобильных аккумуляторов (требует перемотки трансформатора ТПИ-8):- http://monitor.espec.ws/section44/topic148050.html
- Лабораторный источник питания из телевизора ("Радио Мир", 2004, #9, стр.18)
- Доработка вышеуказанного источника питания телевизора с целью получения зарядного устройства с максимальным током 7 А. ("Радио Мир", 2005, # 4, стр. 16)
