| Состояние | Хорошее |
| Состояние лота как на фото... | |

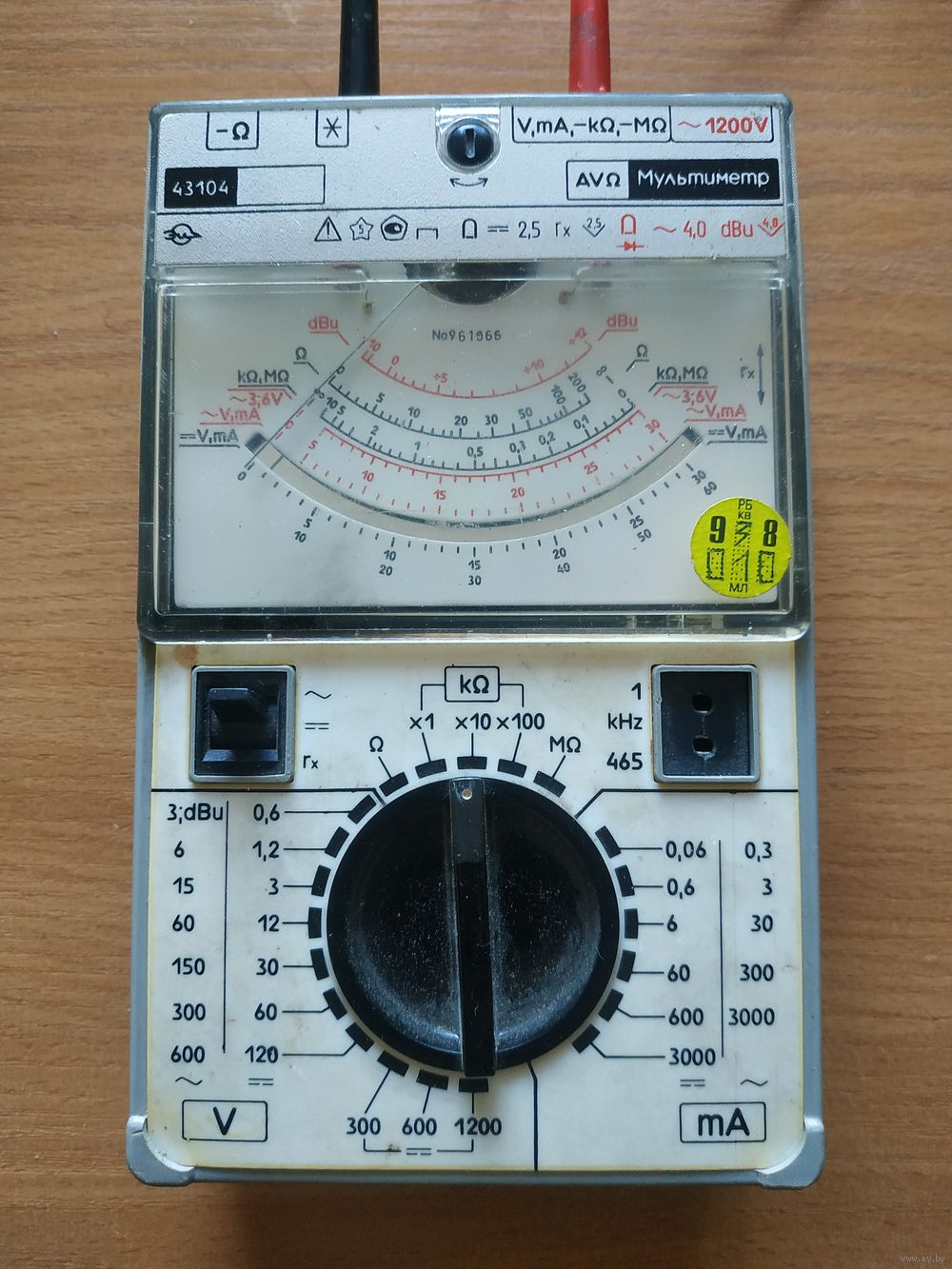

Мультиметр Ц43104 (стрелочный тестер) - электроизмерительный многофункциональный прибор, предназначенный для измерения:
- силы и напряжения постоянного тока;
- среднеквадратического значения силы и напряжения переменного тока синусоидальной формы;
- сопротивления постоянному току;
- абсолютного уровня сигнала по напряжению переменного тока в электрических цепях объектов измерений, работоспособное состояние которых не нарушается их взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями и указанные в настоящем паспорте.
Кроме того, прибор предназначен:
- для проверки работоспособности трактов усилителей низкой частоты (УНЧ) и промежуточной частоты (УПЧ) радиотехнических устройств с помощью встроенного генератора;
- для проверки работоспособного состояния биполярных транзисторов с рассеиваемой мощностью до 150 мВт совместно с устройством для подключения транзисторов Р43104 (далее УПТ), входящим в комплект поставки: статического коэффициента передачи тока в схеме с общим эмиттером h21E до 2000;
- обратных токов (значением до 0,06 мA): коллектора - ICBO, эмиттера - IEBO, коллекторэмиттер - ICEO при разомкнутом выводе базы и коллектор-эмиттер - ICES при короткозамкнутых выводах эмиттера и базы.
Прибор может применяться при регулировании, ремонте и эксплуатации электро- и радиоаппаратуры в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других помещениях, в том числе хорошо вентилируемых подземных, (отсутствие прямого воздействия солнечной радиации, атмосферных осадков, ветра, а также песка и пыли наружного воздуха).
Конструктивно элементы электрической схемы прибора помещены в изоляционный корпус, состоящий из двух частей - крышки и основания.

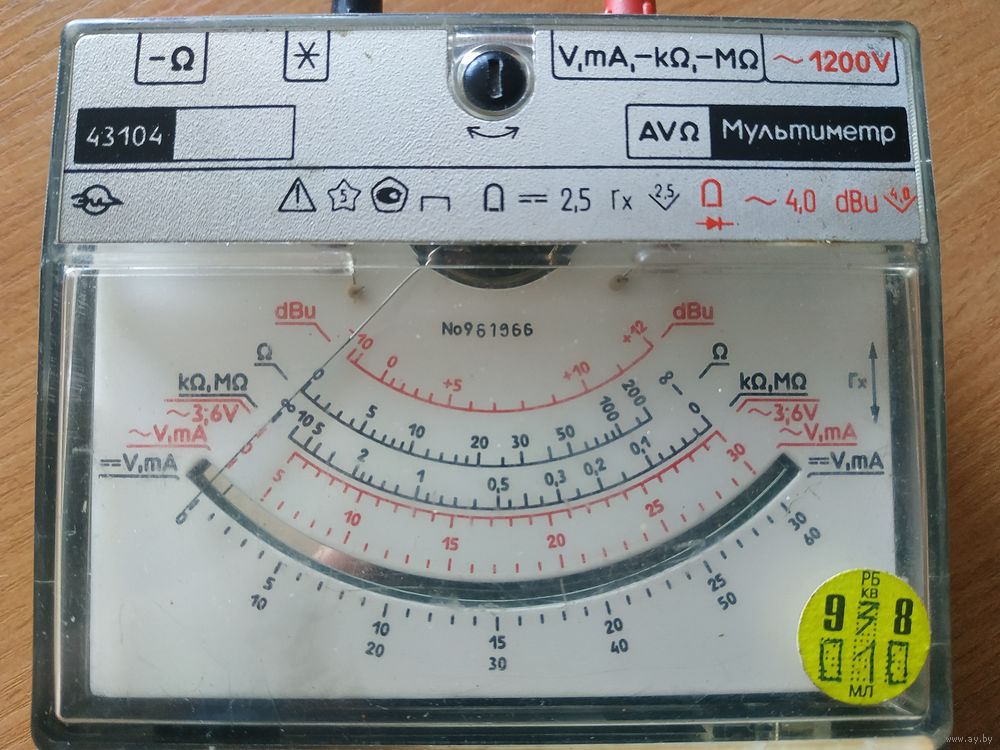

По принципу действия измерительного механизма прибор Ц43104 относится к магнитоэлектрическим, с подвижной рамкой на растяжках, с внутрирамочным магнитом и механическим указателем (стрелкой).

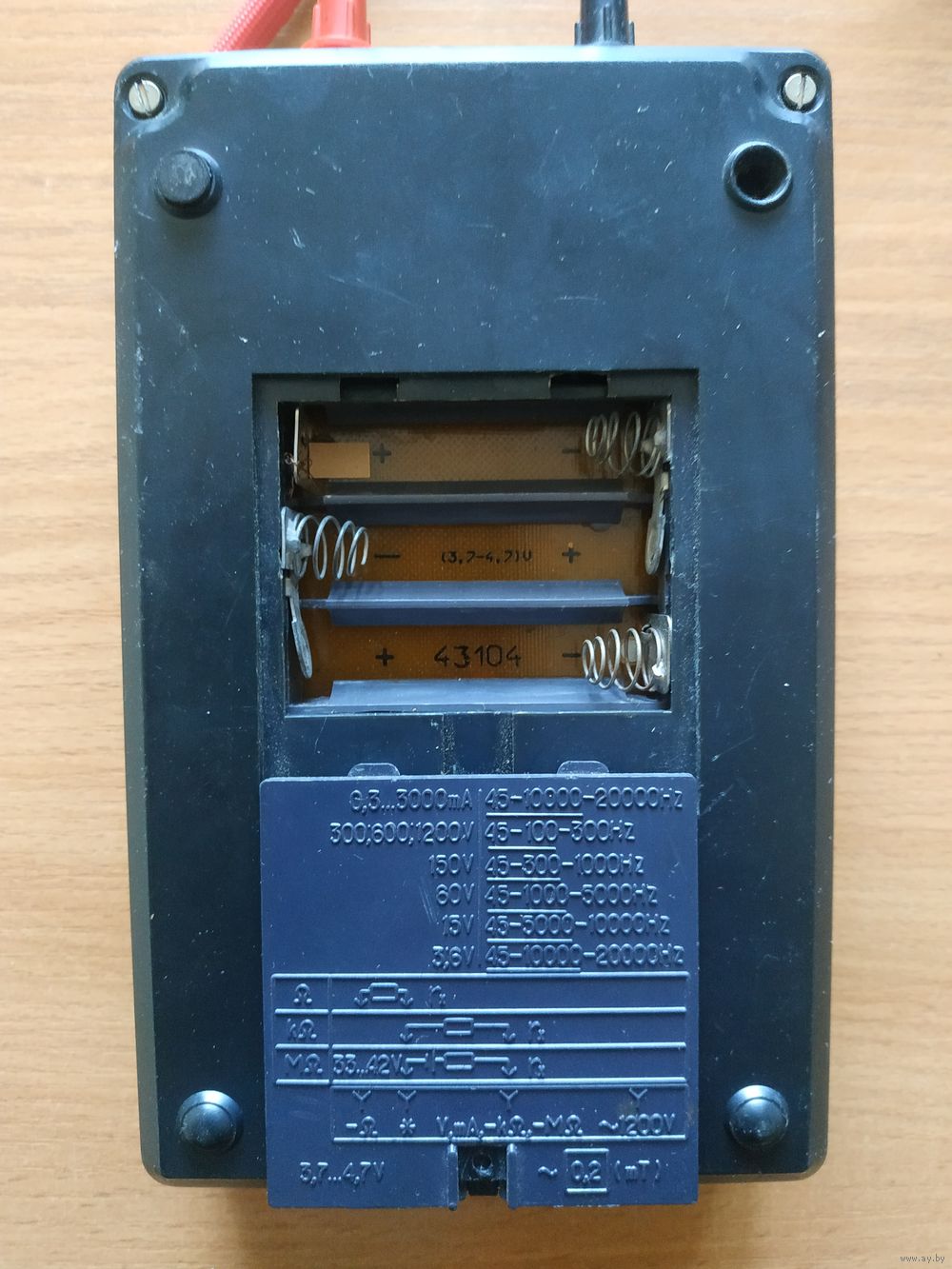

Электрохимические источники тока для питания схемы омметра и генератора расположены в камере с тыльной стороны корпуса. Элементная база - полупроводниковые приборы.
Рабочие климатические условия применения прибора:
- температура окружающего воздуха от 10 до 35 °С ;
- верхнее значение относительной влажности воздуха 80 % при температуре 25 °С ;
- атмосферное давление 84-106,7 кПа (630 - 800 мм рт. ст.).
Технические характеристики Ц43104
Класс точности при измерении:
- на постоянном токе - 2,5;
- на переменном токе - 4;
- параметров транзистора - 10.
Диапазон измерения:
- силы постоянного тока - от 0,06 мА до 3000 мА;
- силы переменного тока - от 0,3 мА до 3000 мА;
- напряжения постоянного тока - от 0,6 В до 1200 В;
- напряжения переменного тока - от 3 В до 1200 В;
- сопротивления постоянному току - от 0,2 кОм до 10 000 кОм;
- абсолютного уровня передачи напряжения переменного тока - от -10 дБ до +64 дБ;
- статического коэффициента усиления по току - от 0 до 2000.
Диапазон рабочих частот Ц-43104 - от 45 до 20 000 Гц.
Входное сопротивление при измерении:
- напряжения постоянного тока - 20 кОм/В;
- напряжения переменного тока - 4 кОм/В.
Питание прибора автономное - от элемента 316 (3 шт.).
Габаритные размеры - 112×176×52 мм.
Масса прибора мультиметра Ц43104 - не более 0,6 кг.
Прибор измеряет параметры транзисторов h21.
Встроенный генератор с частотой - 1 кГц; 465 кГц.

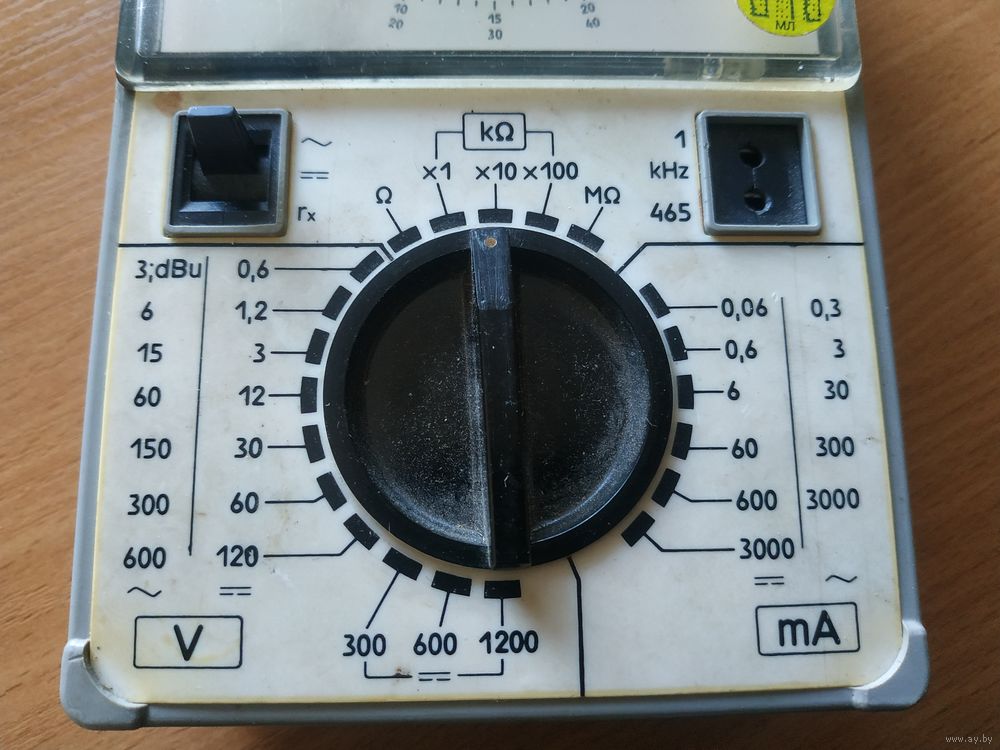

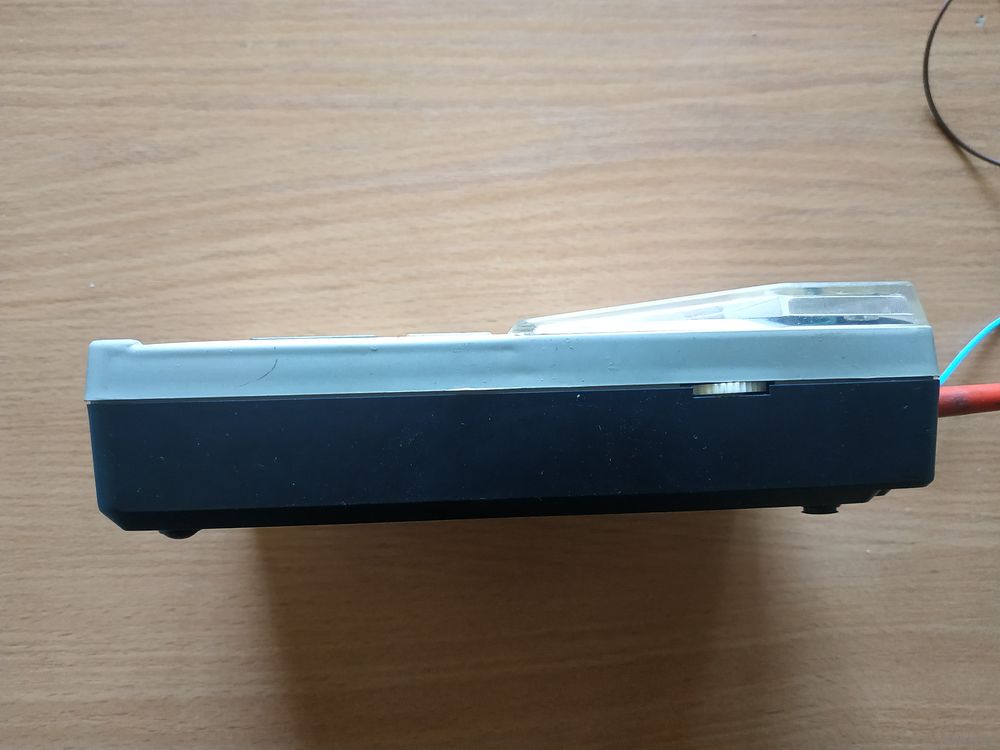

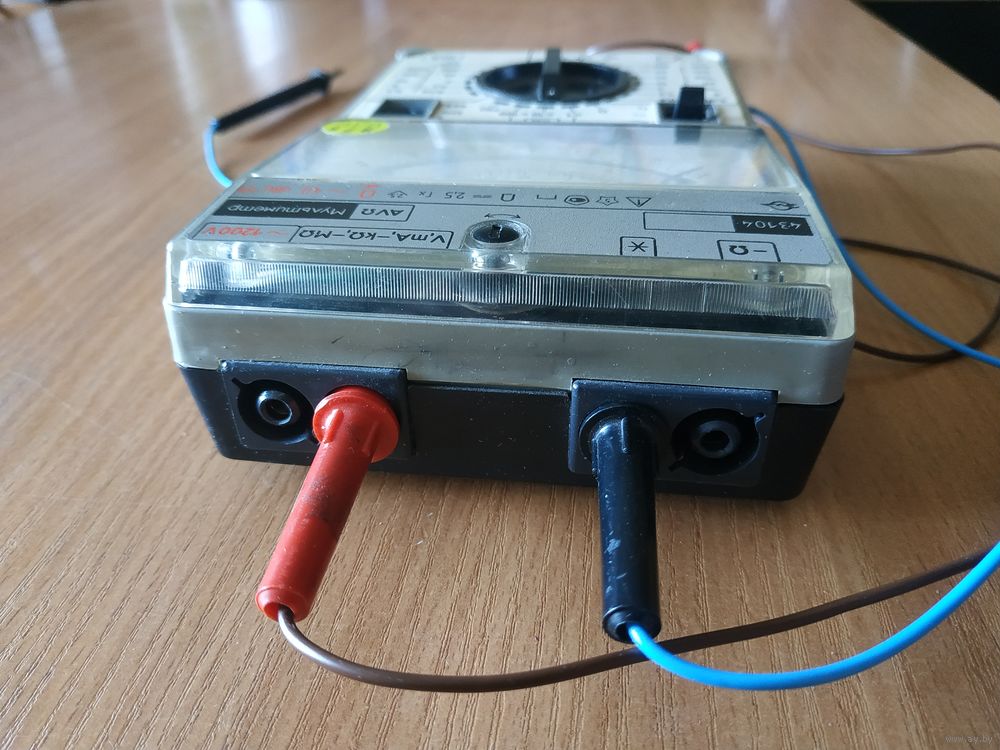

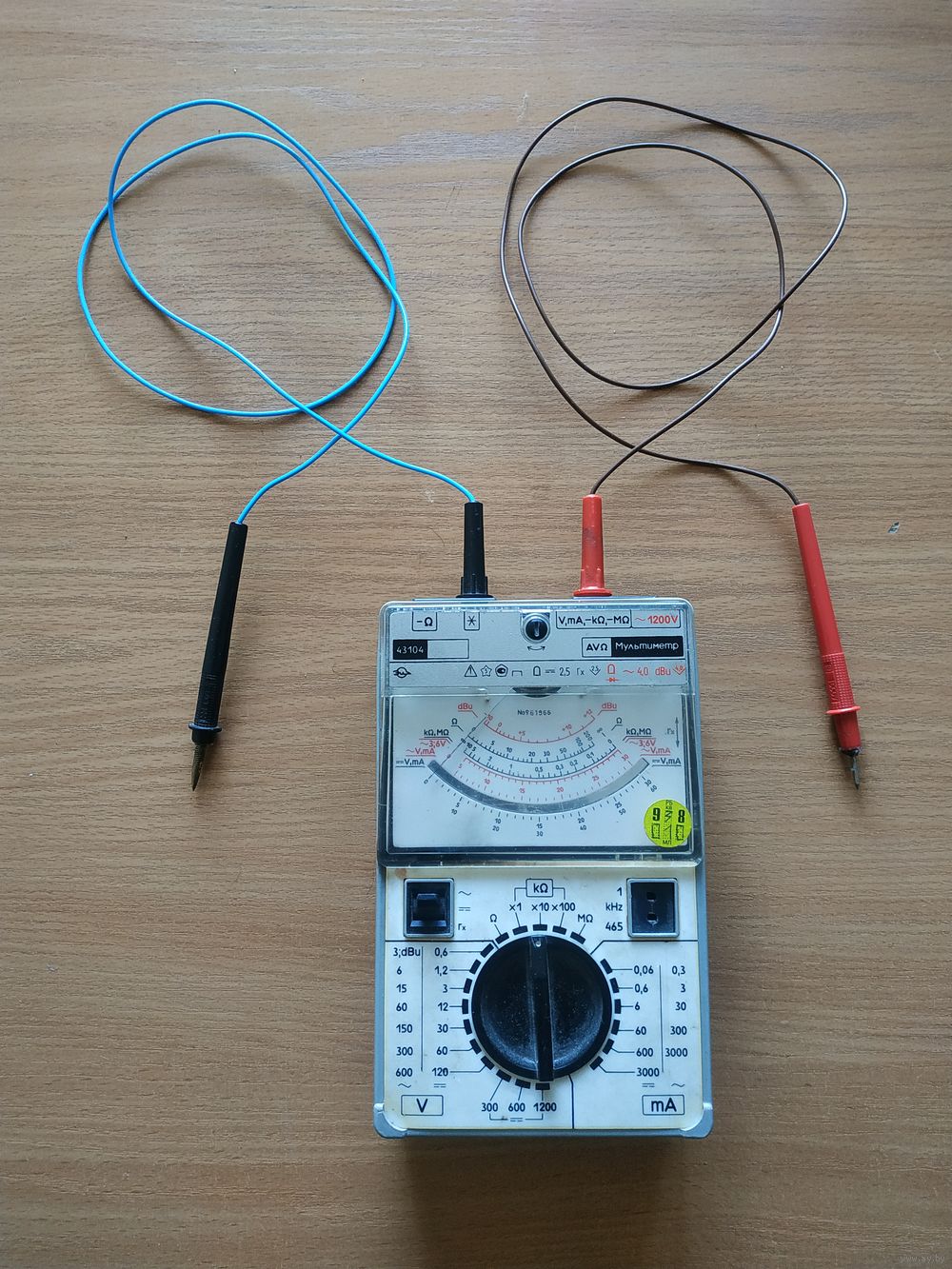

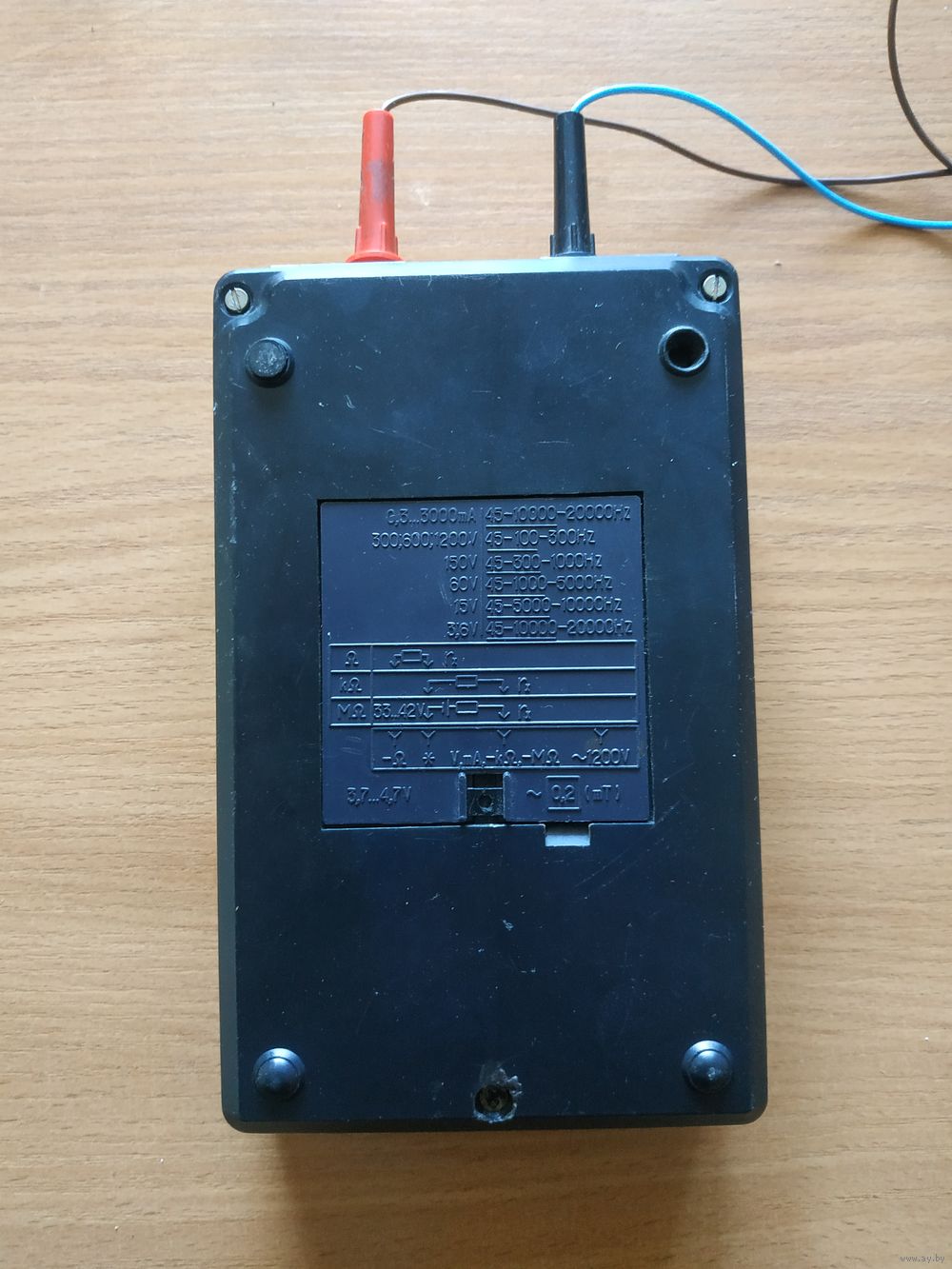

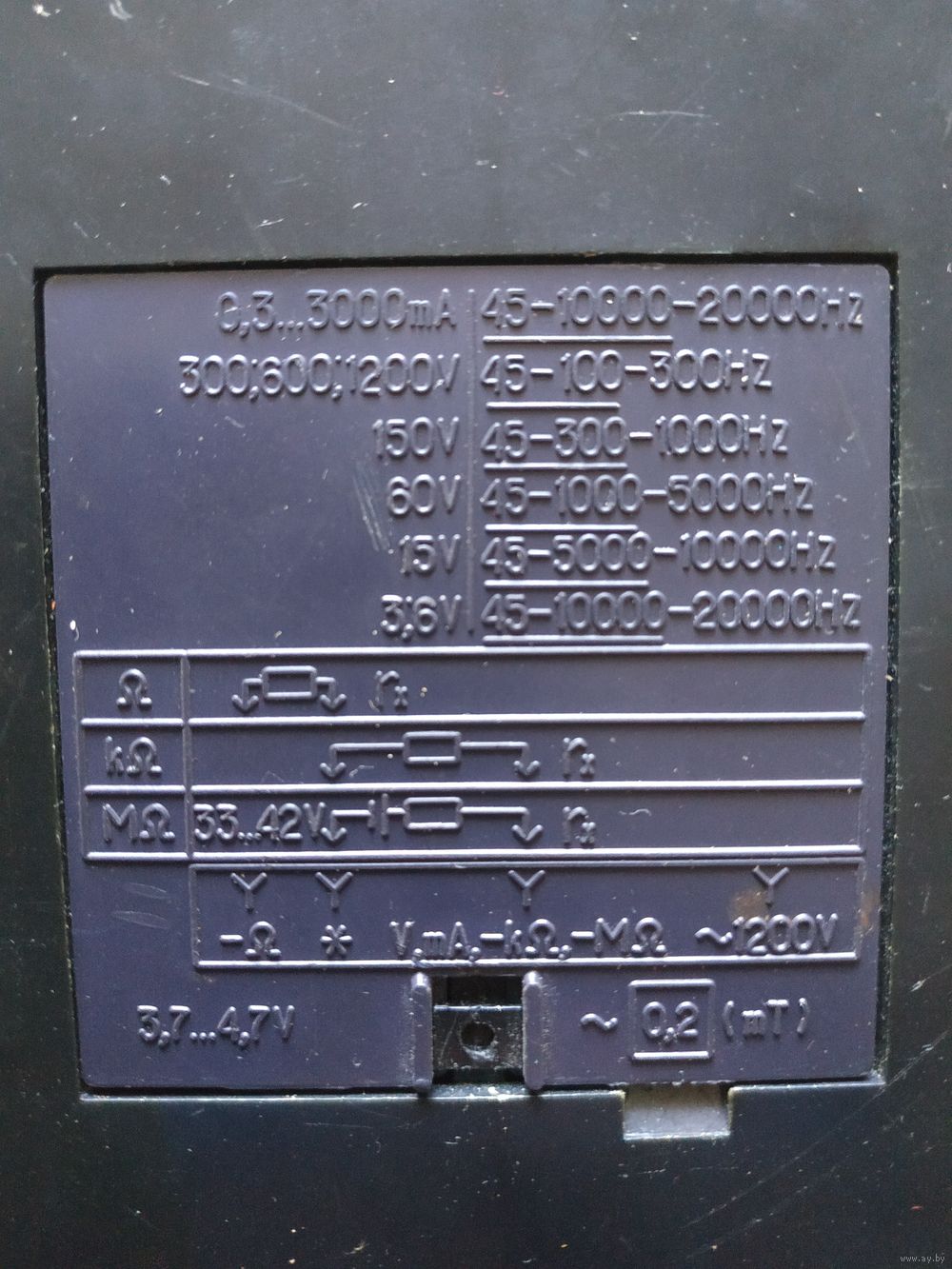

Всё на фото.
Дополнительная информация по всем моим лотам предоставляется по телефону, e-mail, Viber, Whatsapp. Перед покупкой лота, просьба связываться с продавцом. Мой номер телефона указан в Контактных данных продавца. Удачных Вам покупок.
|
|
Покупатель первым выходит на связь в течениии 3-х дней. Оплата стоимости лота - в течении 5-ти дней(почтовый перевод, международные переводы, перевод денег на банковские карточки "Беларусбанка" или "Приорбанка")
