| Состояние | Новое |
| Состояние лота как на фото... | |
Проволочки для измерения резьбы 0,866 (для метрической резьбы шаг 1,5) класс точности 1. СССР, Московский инструментальный завод "Калибр".
Измерительные проволочки используются для измерения среднего диаметра наружной резьбы с помощью таких измерительных инструментов, как микрометр, оптиметр и т.п. Диаметр проволочек выбирают в зависимости от типа и шага резьбы, исходя из условия касания проволочками профиля резьбы в зоне среднего диаметра. Кроме того, измерительные проволочки можно использовать для измерения шлицевых соединений (измерение с высокой точностью толщины зубьев и ширины впадин шлицевых валов с эвольвентным профилем).
Существует три основных способа контроля: метод одной проволочки, метод двух проволочек и метод трех проволочек. Метод трех проволочек наиболее употребим, поэтому комплект проволочек состоит из трех штук. Такой подход к определению среднего диаметра получил популярность благодаря высокой точности конечного результата. В основе метода «трех проволочек» лежит получение среднего диаметра резьбы путем расчета диаметра мнимого цилиндра, пересекающего витки резьбы. С помощью такого метода можно определять диаметры дюймовой, метрической и трапециидальной резьбы. Сам же размер резьбы определяется при помощи контактных измерительных инструментов. Конструкция измерительных проволочек обеспечивает возможность их применения с приспособлениями для подвешивания или установки на приборе.

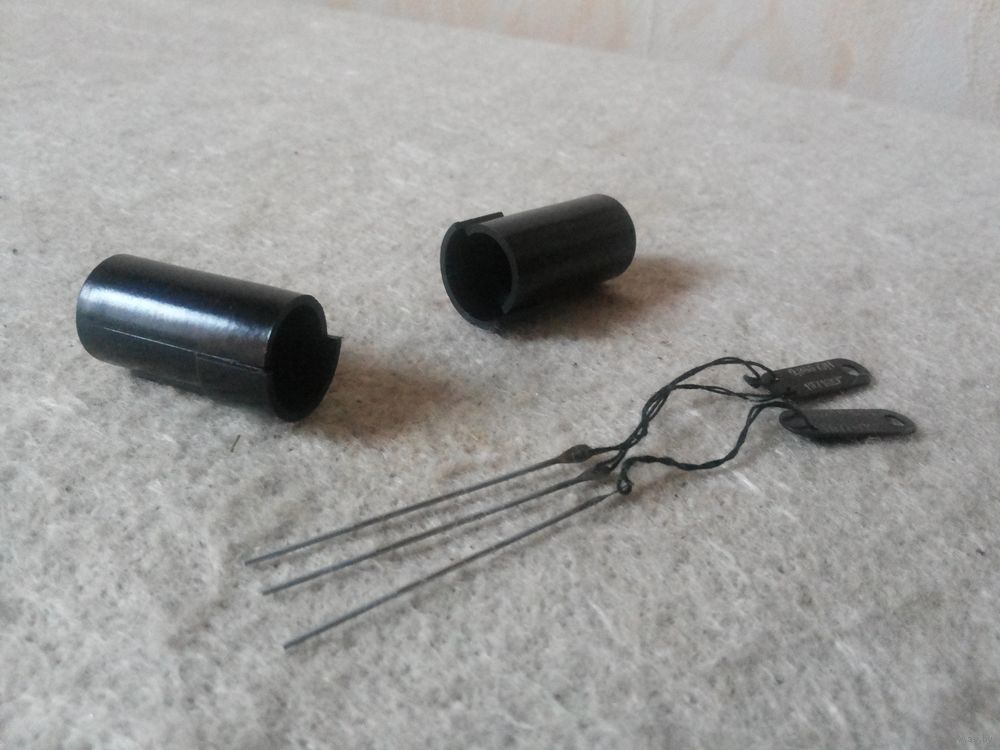

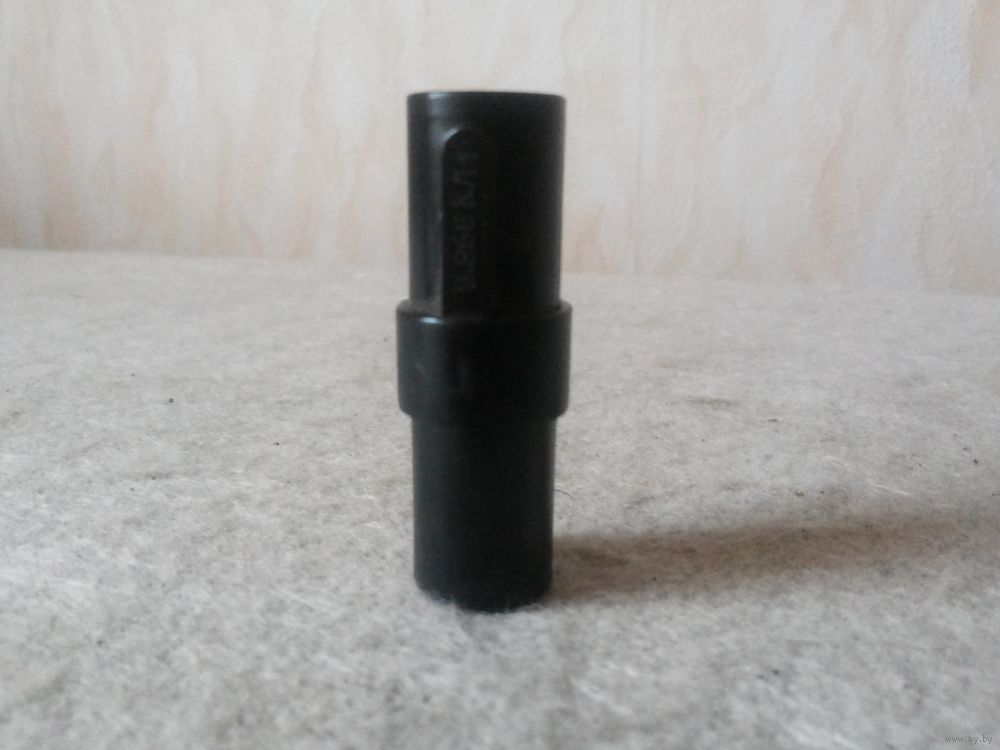

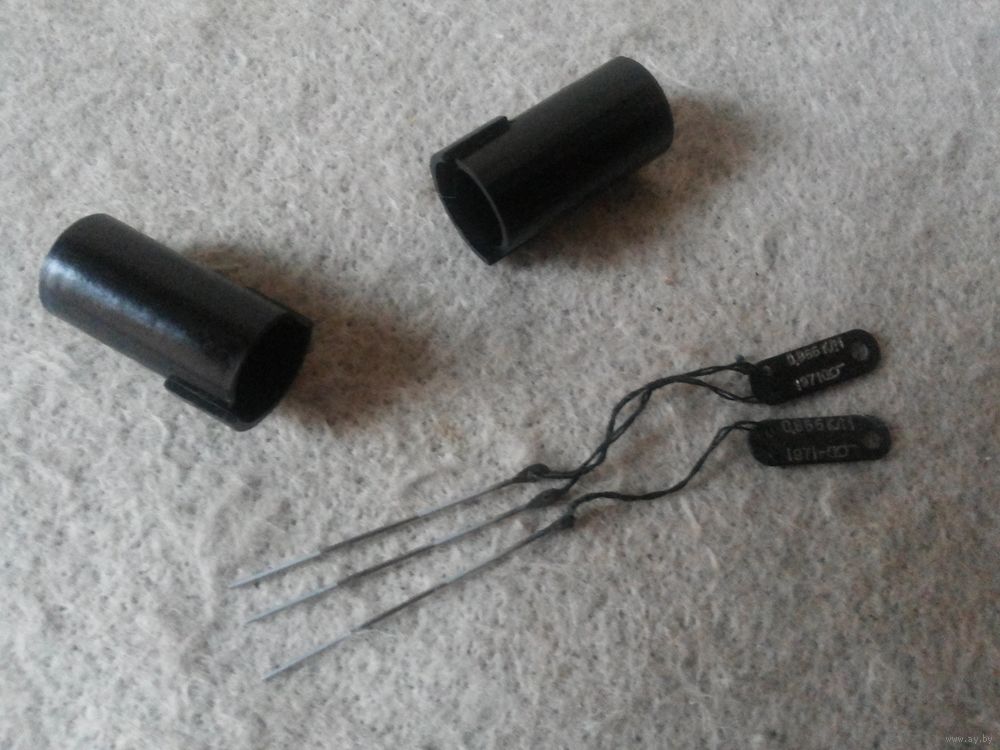

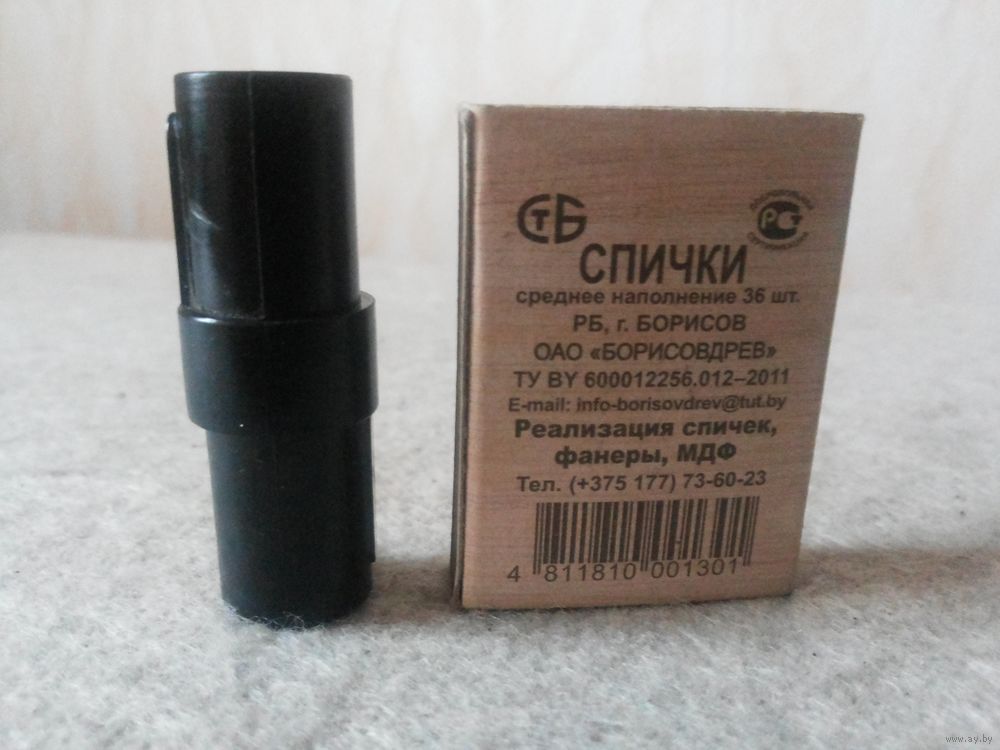

Измерительные проволочки изготовляются из хромистой стали Х, подшипниковой стали ШХ15 или углеродистой стали У10А и У12А с твердостью рабочих поверхностей проволочек 59…65 HRCэ. Поставляются потребителям в пластмассовых футлярах комплектами из трех проволочек, прикрепленных к специальным биркам с информацией о размере, а также классе точности. Именно такое количество проволочек позволяет создать мнимый цилиндр по трем осям, по которому и определяется диаметр резьбы.

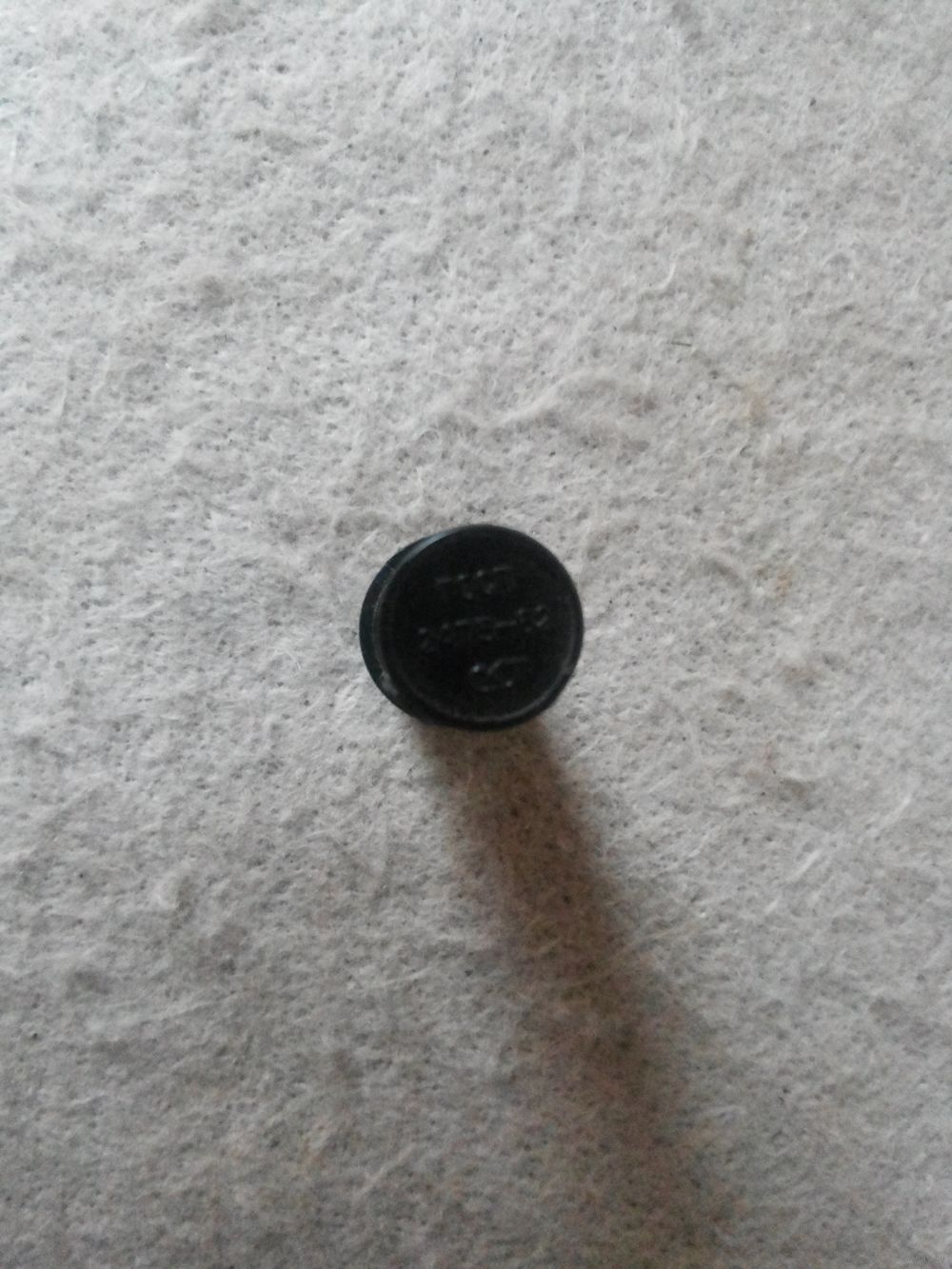

Измерительные проволочки 0,866 класс точности 1 соответствуют ГОСТ 2475-88. Все на фото.
Стоимость данного измерительного инструмента можно посмотреть по ссылкам:
1. https://slesarka.by/catalog/provolochki-izmeritelnie/tulamash_100691_provolochki_0_866_kl_1_
Дополнительная информация по всем моим лотам предоставляется по телефону, e-mail, Viber, Whatsapp. Перед покупкой лота, просьба связываться с продавцом. Мой номер телефона указан в Контактных данных продавца. Удачных Вам покупок.
|
|
Покупатель первым выходит на связь в течении 3-х дней. Оплата стоимости лота - в течении 5-ти дней(почтовый перевод, международные переводы, перевод денег на банковские карточки "Беларусбанка" или "Белинвестбанка").
