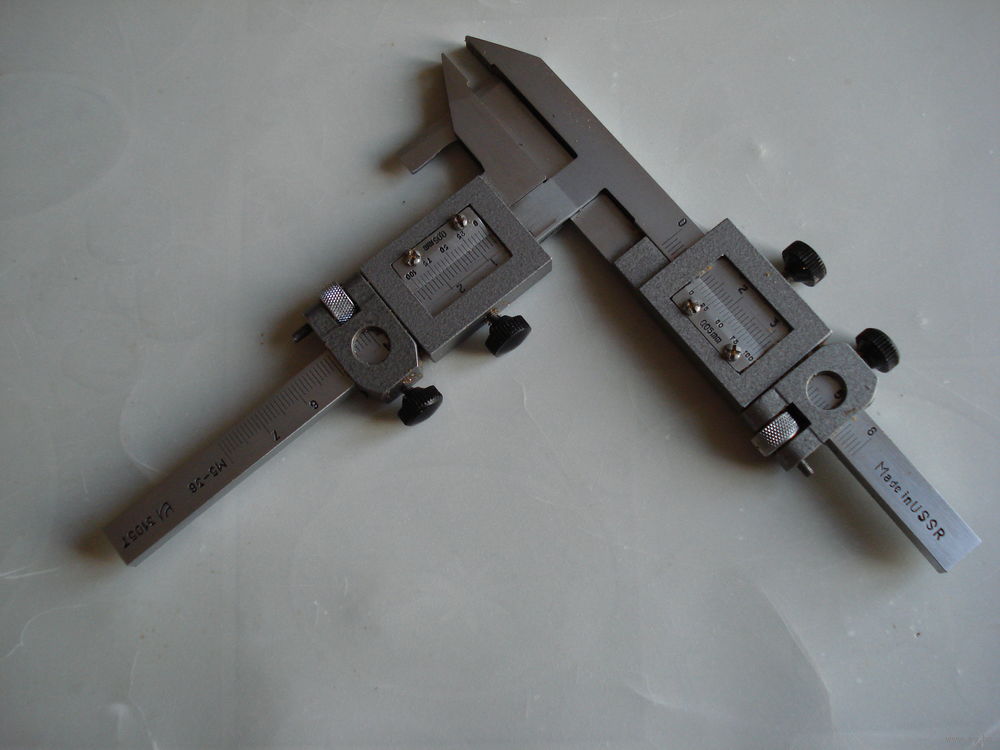

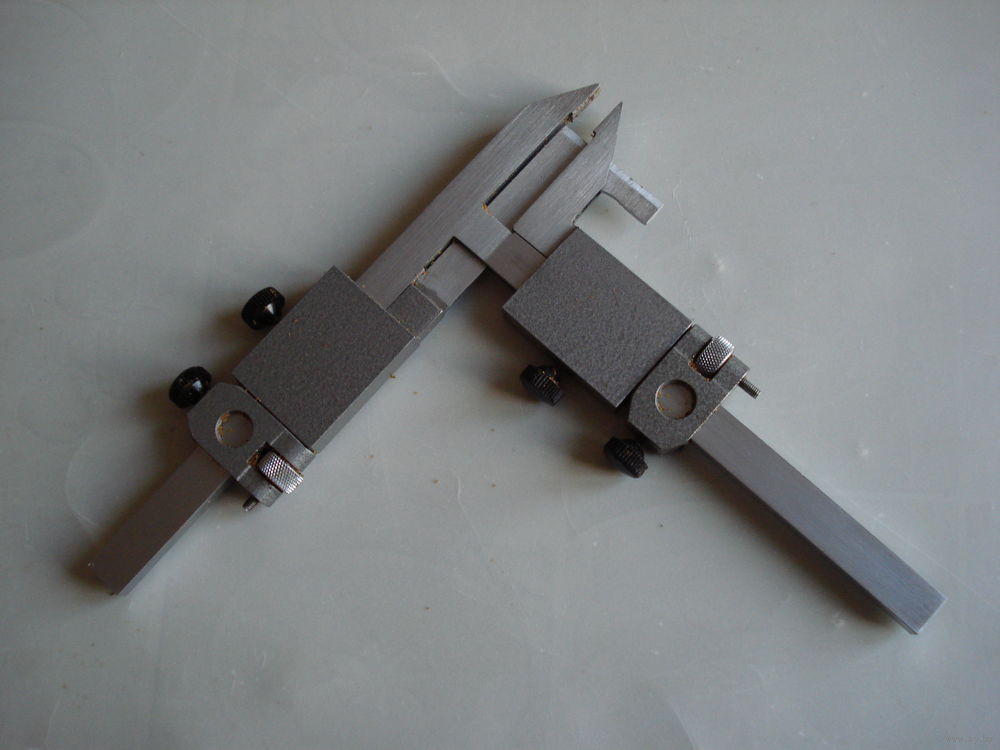

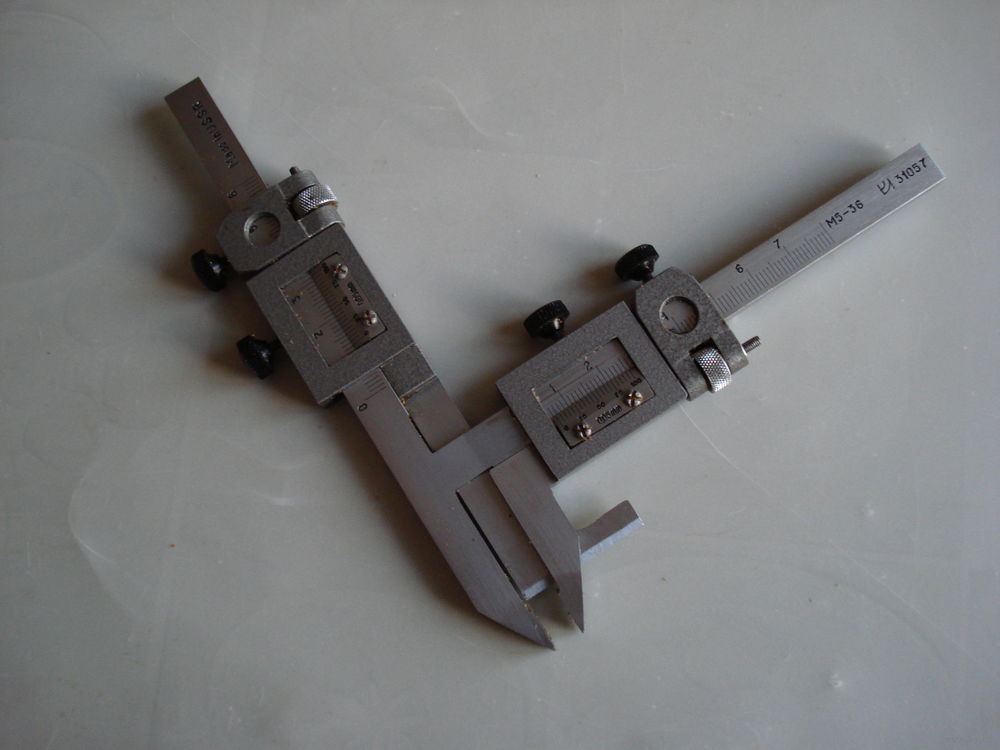

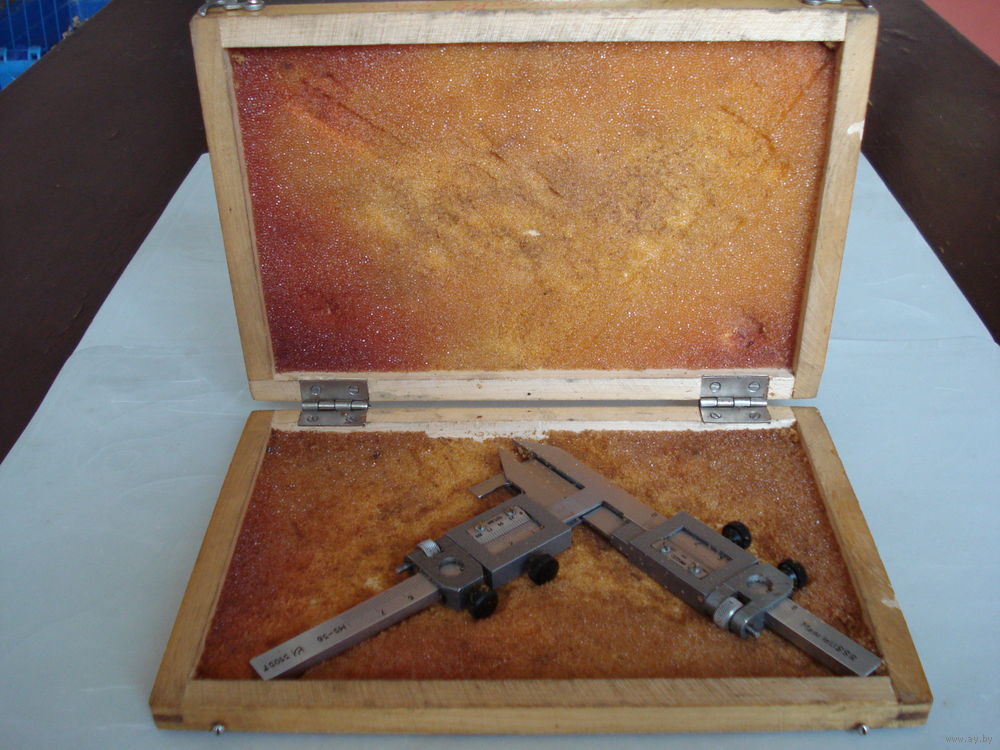

Штангензубомер с нониусом М5-36 (ШЗ-36). СССР, Кировский инструментальный завод "Красный инструментальщик".
Штангензубомер с нониусом М5-36 (ШЗ-36) предназначен для измерения расстояния между разноименными боковыми поверхностями (толщины) зуба цилиндрических прямозубых и косозубых колес внешнего зацепления по постоянной хорде или по хорде делительной окружности.

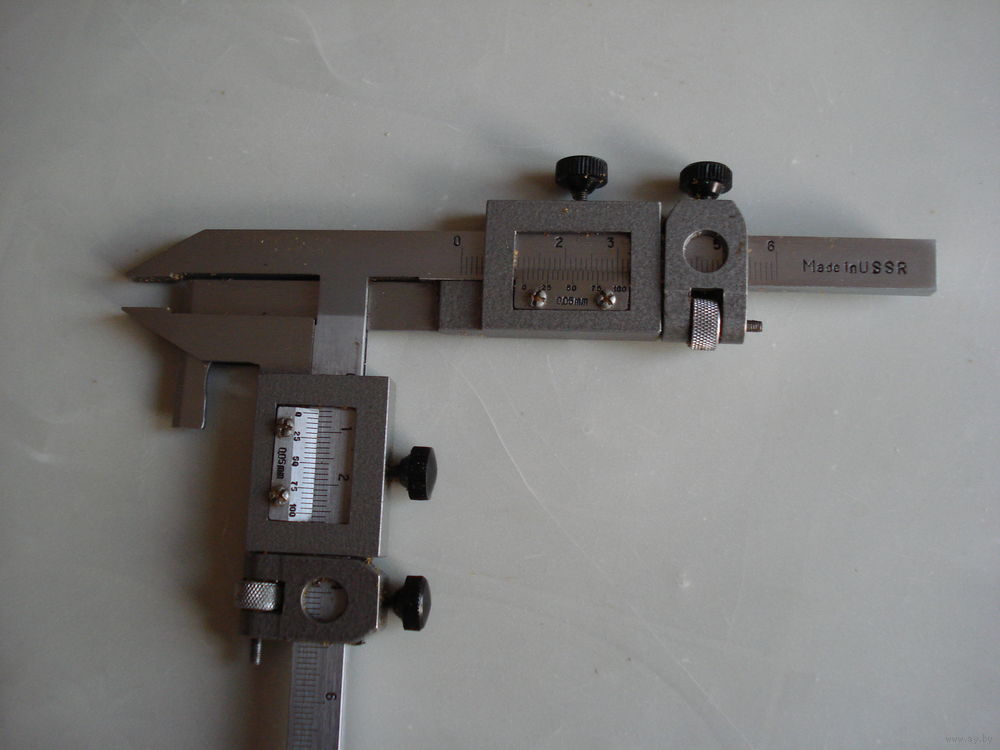

Штангензубомер М5-36 (ШЗ-36) применяется при изготовлении и ремонте различных механических узлов с зубчатыми передачами (редукторы и прочие механические вариаторы). В рамке с неподвижной губкой в двух взаимно перпендикулярных пазах перемещаются штанга с подвижной губкой и высотная линейка.

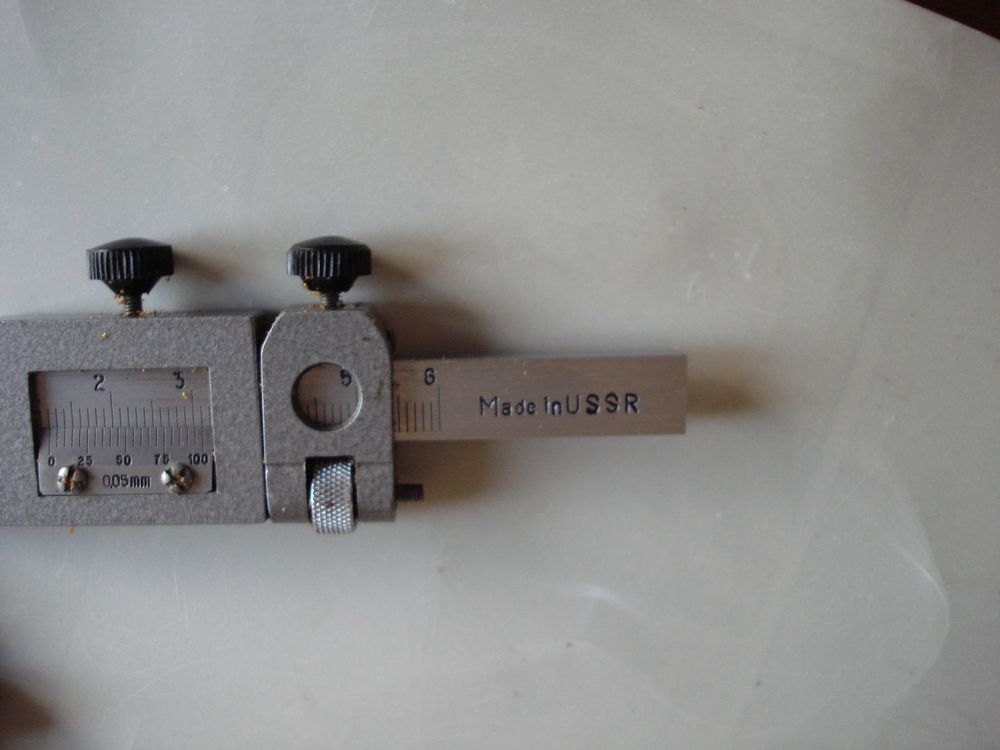

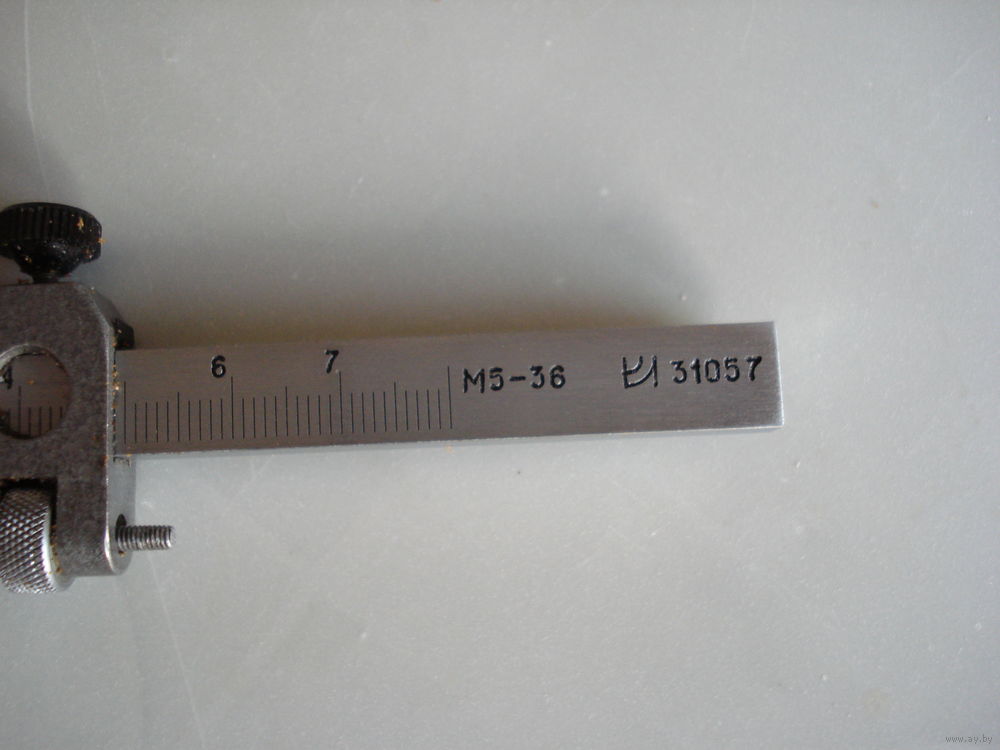

На штанге и выcотной линейке нанесены углубленные шкалы, что предотвращает их износ при перемещении в рамке. Рамка снабжена нониусами. Для точной установки на размер высотной линейки и штанги с подвижной губкой служат микроподачи, а для их фиксации - стопорные винты.
Шкалы штанги, высотной линейки и нониусов выполнены с матовым хромовым покрытием, исключающим бликование. Oстальные поверхности штангензубомера имеют блестящее хромовое покрытие.
Технические характеристики штангензубомера М5-36 (ШЗ-36).
Диапазоны измерений:
- по шкале штанги - от 0 до 70 мм;
- по шкале высотной линейки - от 0 до 60 мм .
Диапазон модулей измеряемых колес - от 5 мм до 36 мм .
Значение отсчета по нониусу - 0,05 мм .
Пределы допускаемой погрешности штангензубомера М5-36 (ШЗ-36) как при незатянутом так и при затянутом винте штанги и высотной линейки - ±0,05 мм .
Принцип действия - механический.
Габаритные размеры - не более 160×15×130 мм .
Масса: не более 230 г .

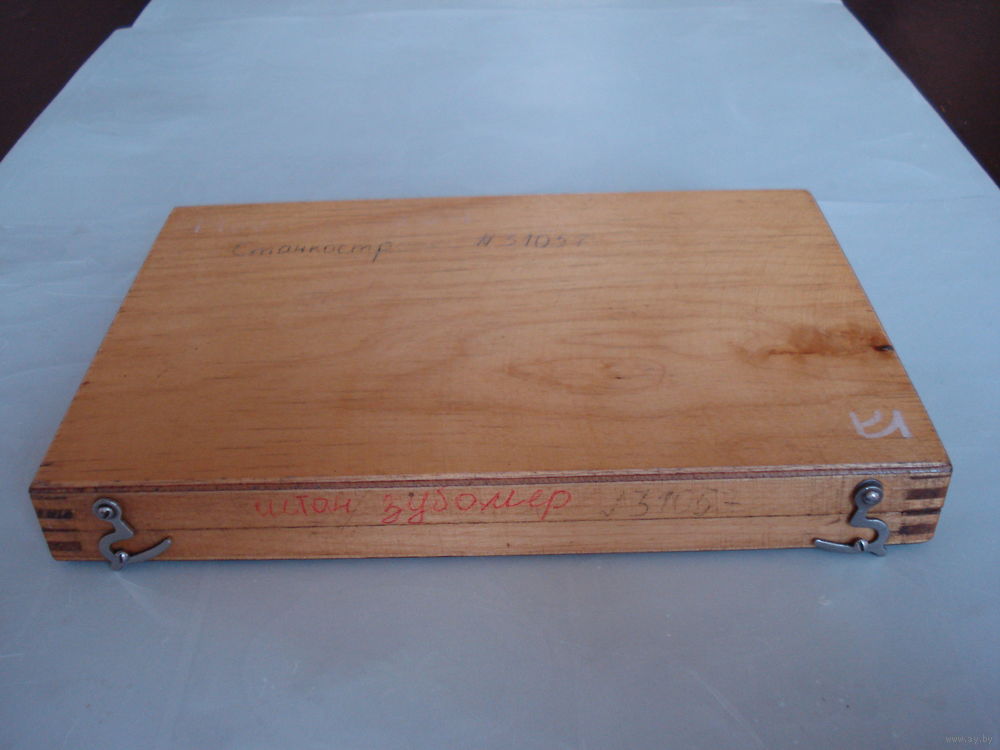

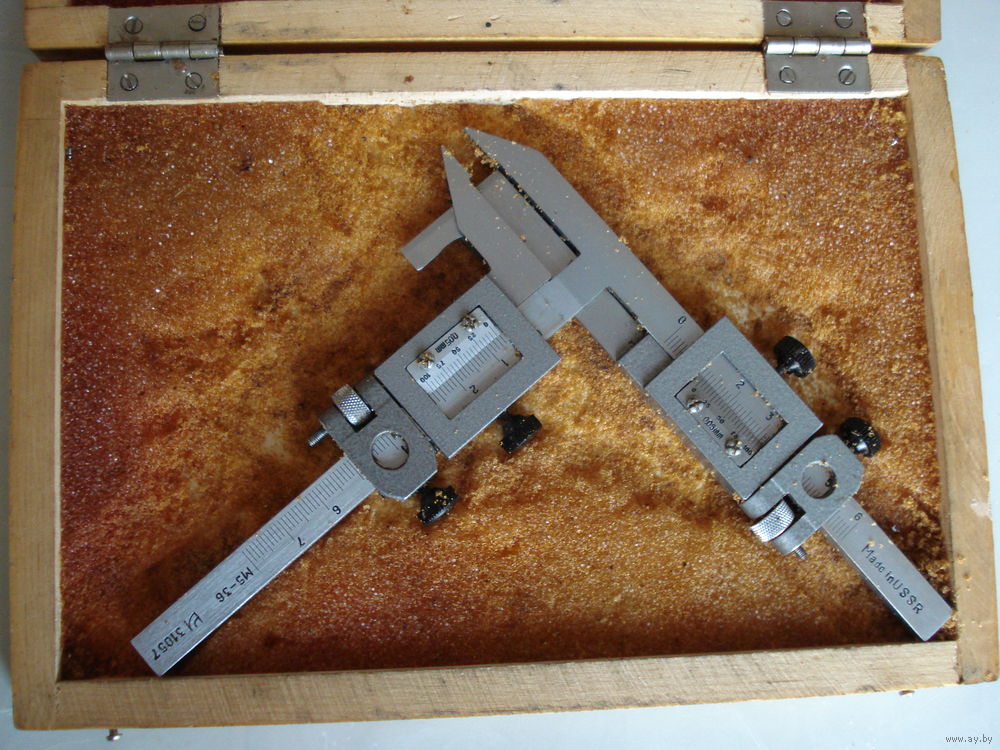

Готов к использованию по прямому назначению. Всё на фото.
Стоимость данного измерительного инструмента можно посмотреть по ссылке: https://izm.by/shtangenzubomer-shzn-36.html
