Согласно технической документации (а именно ПУЭ), соединение жил в распределительной коробке должно осуществляться: путем опрессовки, сварки, пайки или с помощью применения сжимов. С точки зрения действующих правил, провода которые просто скручены без фиксации, считаются не правильным элементом соединения. При этом не важно, как много оборотов вы накрутили, насколько красиво соединили жилы - все это вне правил и запрещено.
Алгоритм правильной скрутки колпачками СИЗ

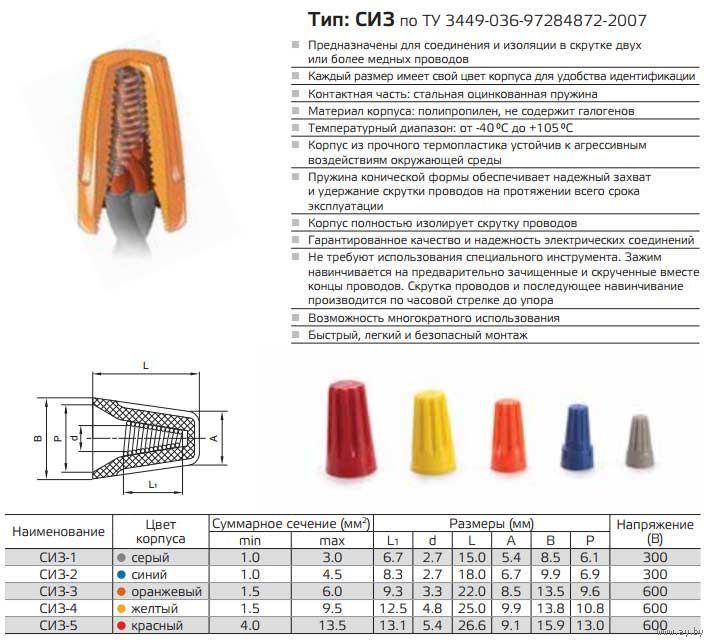

Итак, прежде чем приступать к непосредственному применению колпачка, его нужно выбрать, ведь от правильного выбора будет зависеть надежность всего соединения. Для правильного выбора будет нужно сложить сечения жил, которые вы планируете соединять. Например, вам необходимо соединить три провода сечением по 1,5 квадрата. Получается, суммарно вы имеете сечение в 4,5 квадрата. По таблице выбираем нужный колпачок, причем таким образом, чтобы получившаяся сумма сечений не была пограничным значением, иначе колпачок не обеспечит надежного контакта.
Далее применяем один из двух вариантов:
Первый способ

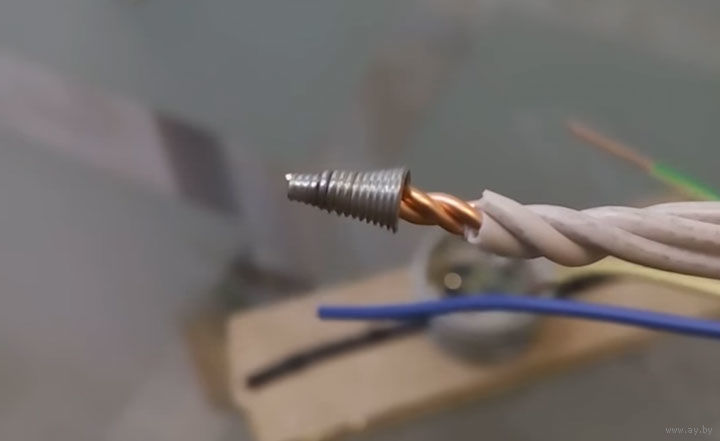

Совмещаем провода без предварительного скручивания, помещаем концы жил в колпачок, а далее вдавливаем и проворачиваем сам колпачок по часовой стрелке. После того как внутренняя пружина схватит жилы, начинаем процесс скручивания. Если просто пальцами у вас не получается нормально затянуть СИЗ, то вполне можно помочь себе пассатижами или же шуруповертом с насадкой.
Второй способ

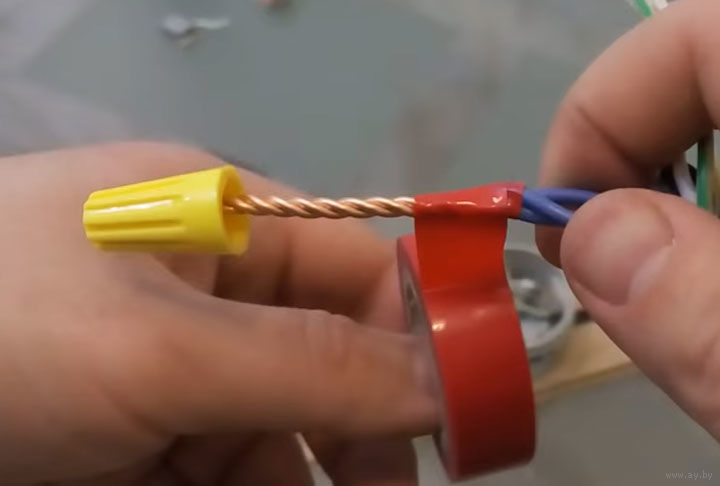

Во втором способе как раз делается предварительная скрутка жил. После выравниваются концы получившейся скрутки, а затем все так же происходит накрутка колпачка по часовой стрелке.
Причем выбор метода целиком и полностью зависит от сечения скручиваемых жил. Ведь согласитесь, очень проблематично скрутить несколько проводов с сечением в 2,5 кв. мм. колпачком. Да и сломать его при этом будет проще простого. А вот выполнить скрутку проводов по 1 кв. мм.не составит труда.
Производители рекомендуют выполнять скрутку на длину, не превышающую длину самого колпачка (обычно 1 -1,2 см).
Но следует учесть следующее: если вы скручиваете, например, четыре жилы, то скрутка в 1,2 см не позволит создать надежный контакт, поэтому все равно придется увеличивать ее длину.
Плюсы и минусы СИЗ
К положительным сторонам СИЗ можно отнести:
1. Оболочка из пластика дает сразу три вида защиты: механическая, противопожарная, электрическая.
2. Колпачки СИЗ допустимо использовать многократно.
3. Используя СИЗ можно легко модернизировать старые скрутки. Главное, чтобы они были закручены по часовой стрелке.
4. Подобное соединение не требует использования специализированного инструмента.
5. Монтаж осуществляется быстро и просто.
К минусам СИЗ можно отнести:
1. Колпачки нельзя применять к многожильным проводникам.

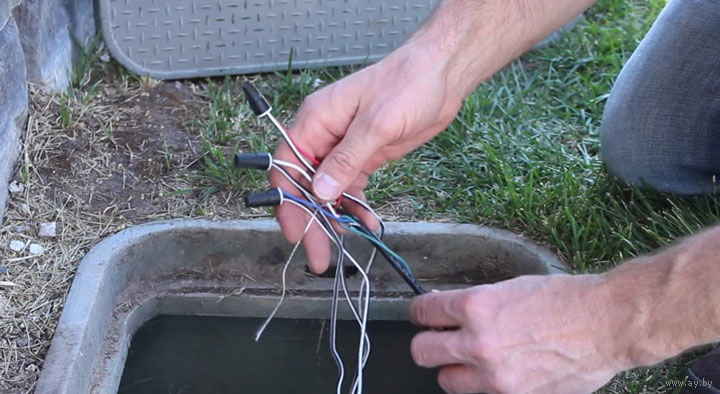

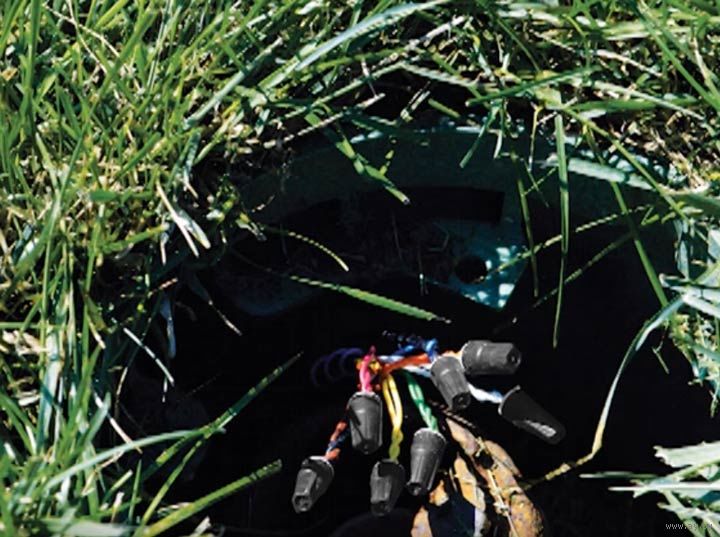

2. Данное соединение не создает влагозащищенного соединения и во влажных помещениях внутри них может образовываться конденсат
3. К условному недостатку можно отнести размеры колпачков, если в распределительной коробке соединяются сразу несколько групп проводов, то возможно придется использовать короб больших размеров.
4. Также такое соединение не дает достаточно сильной фиксации и изоляции соединения..
|
|
Самовывоз в Минске (ул Я. Коласа, или в рабочее время на Скрыганова). Также высылаю почтой по предоплате. Стоимость пересылки по тарифам белпочты. Европочтой не отправляю. Все посылки надежно упаковываю. Возможна рассрочка по карте Халва
