| Состояние | Хорошее |
| Исправен. С демонтажа. | |
Стабилитроны кремниевые, диффузионно-сплавные, малой мощности.
Предназначены для стабилизации номинального напряжения 4,7 – 6,8 В в диапазоне токов стабилизации 3...58 мА.

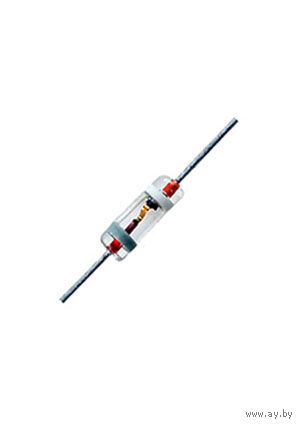

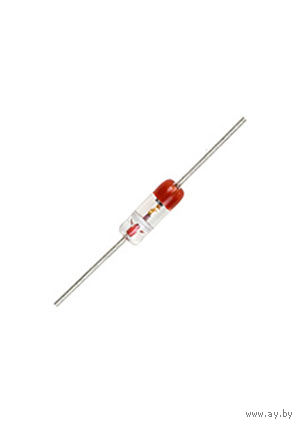

Выпускаются в стеклянном корпусе с гибкими выводами.
Для обозначения типа и полярности стабилитрона используется условная маркировка.
Цвет кольцевой полосы со стороны анодного вывода - белый, а со стороны катодного вывода:
- для КС147А – серый или синий,

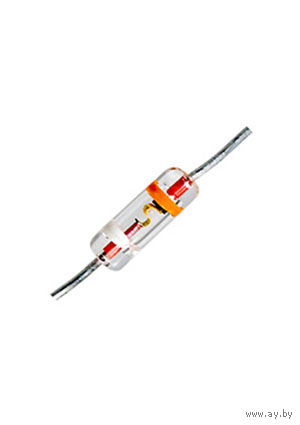

- для КС156А – оранжевый.
- для КС168А – красный,

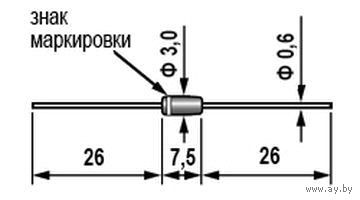

Тип корпуса: КД-4-1.
Масса стабилитронов не более 0,3 г.
Основные технические параметры стабилитрона КС147А:
• Номинальное напряжение стабилизации: 4,7 В при Iст 10 мА;
• Разброс напряжения стабилизации: 4,23... 5,17 В;
• Температурный коэффициент напряжения стабилизации: -0,09 %/°С;
• Постоянное прямое напряжение: 1 В при Iпр 50 мА;
• Дифференциальное сопротивление стабилитрона : 56 Ом при Iст 10 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 58 мА;
Основные технические параметры стабилитрона КС156А:
• Номинальное напряжение стабилизации: 5,6 В при Iст 10 мА;
• Разброс напряжения стабилизации: 5,2... 5,9 В;
• Температурный коэффициент напряжения стабилизации: ±0,05 %/°С;
• Дифференциальное сопротивление стабилитрона : 46 Ом при Iст 10 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 55 мА;
Основные технические параметры стабилитрона КС168А:
• Номинальное напряжение стабилизации: 6,8 В при Iст 10 мА;
• Температурный коэффициент напряжения стабилизации: ±0,06 %/°С;
• Постоянное прямое напряжение: 1 В при Iпр 50 мА;
• Дифференциальное сопротивление стабилитрона : 28 Ом при Iст 10 мА;
• Минимально допустимый ток стабилизации: 3 мА;
• Максимально допустимый ток стабилизации: 45 мА;
Для стабилитронов КС147А, КС156А и КС168А:
• Максимально-допустимая рассеиваемая мощность на стабилитроне: 0,3 Вт;
• Рабочий интервал температуры окружающей среды: -60... +125 °С.
Цена указана за ед.
Наличие:

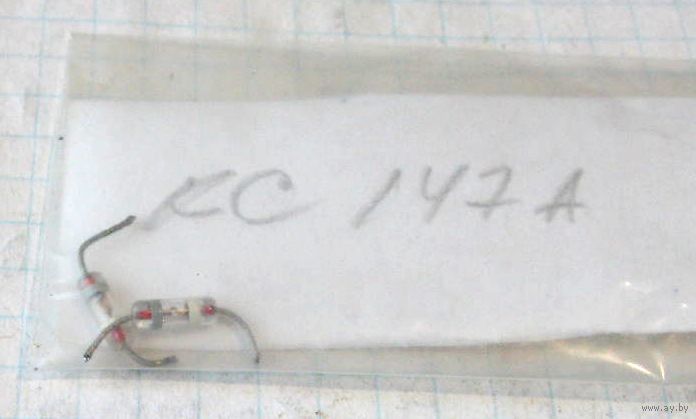

- КС147А - 2

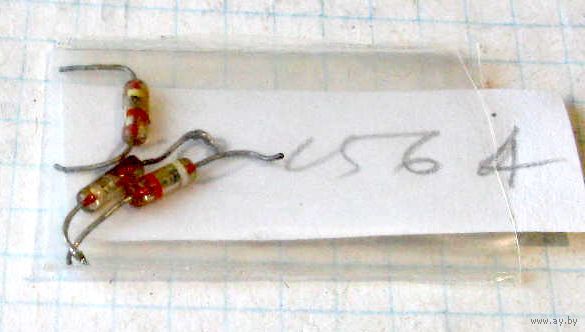

- КС156А - 3

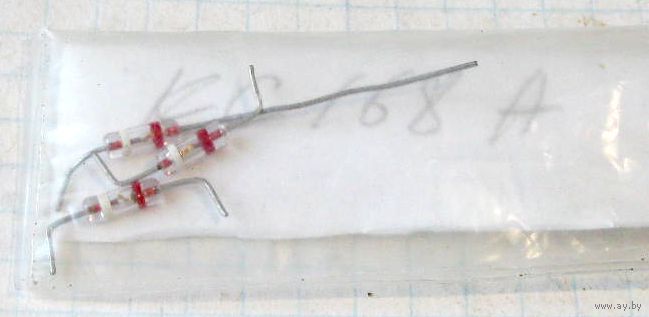

- КС168А - 3
*Доставку оплачивает покупатель.
**Покупая несколько моих лотов, Вы экономите на пересылке.
|
|
