| Состояние | Отличное |
| ББ-27 | |
Цена указана за 1 штуку!

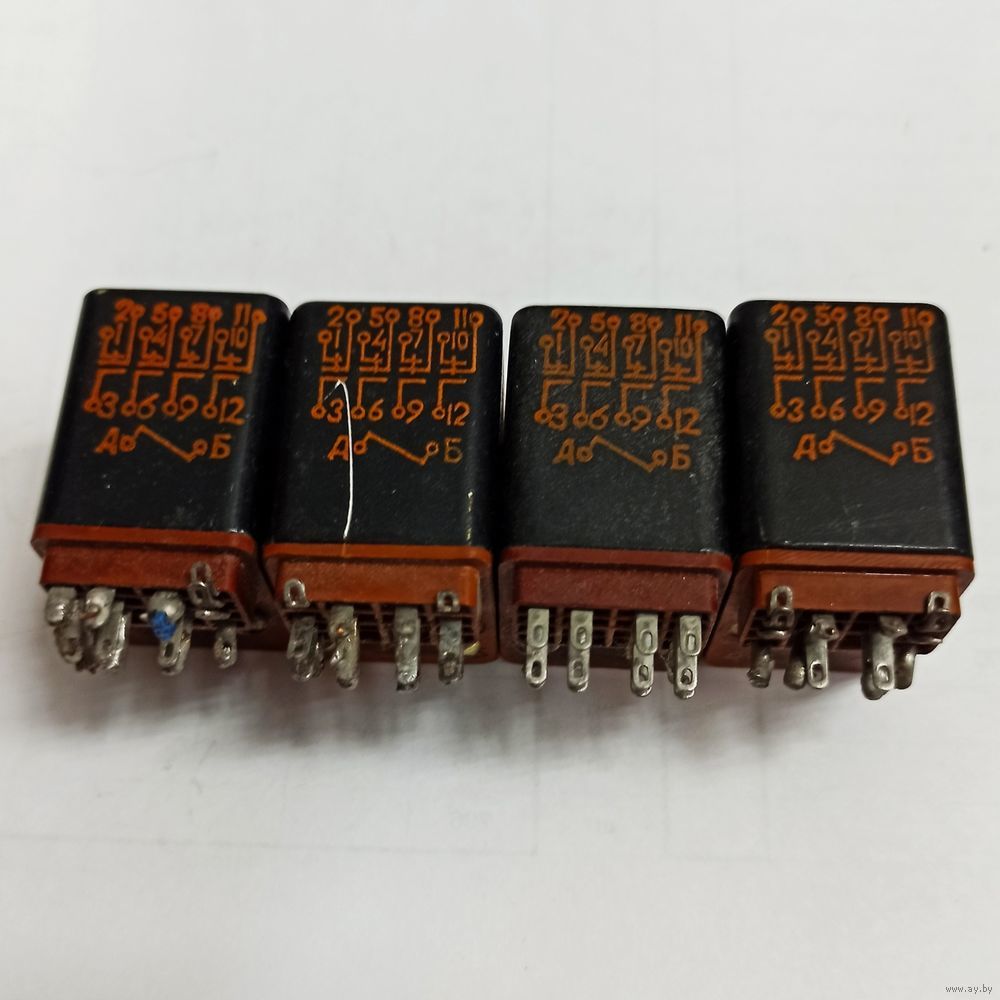

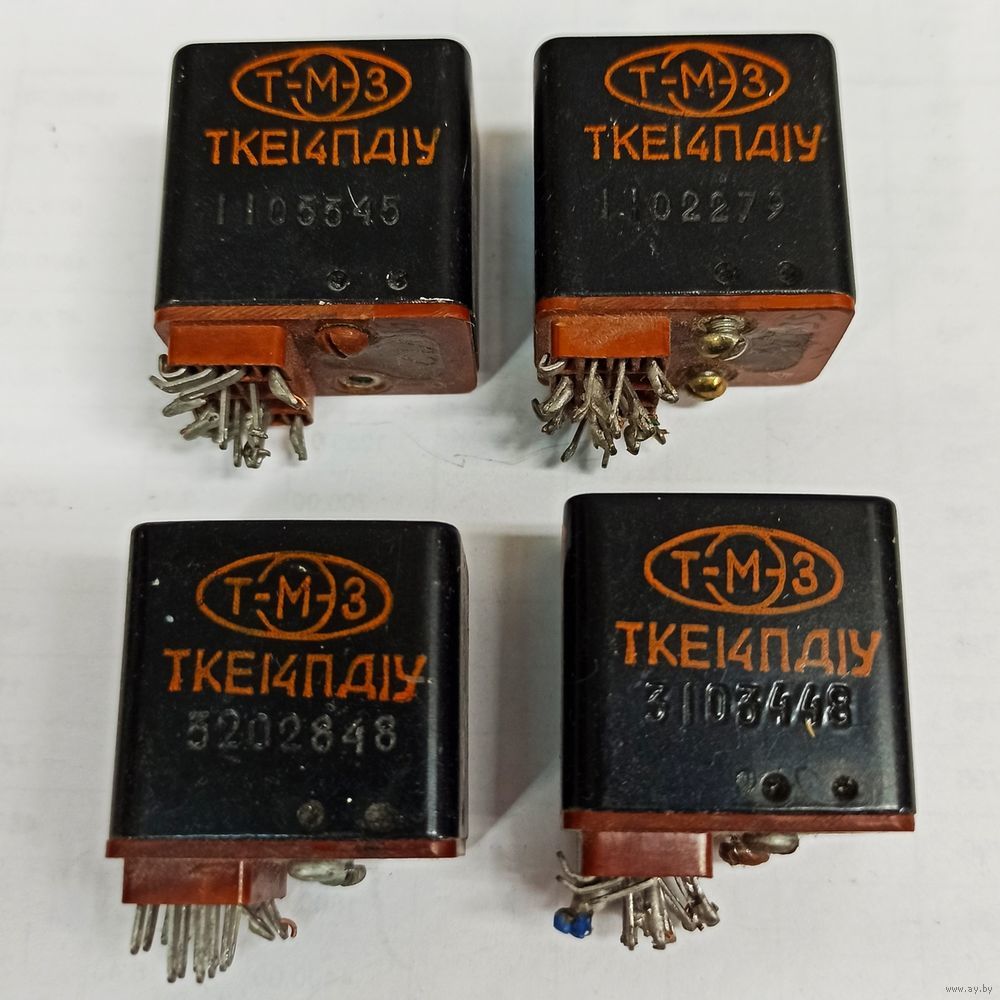

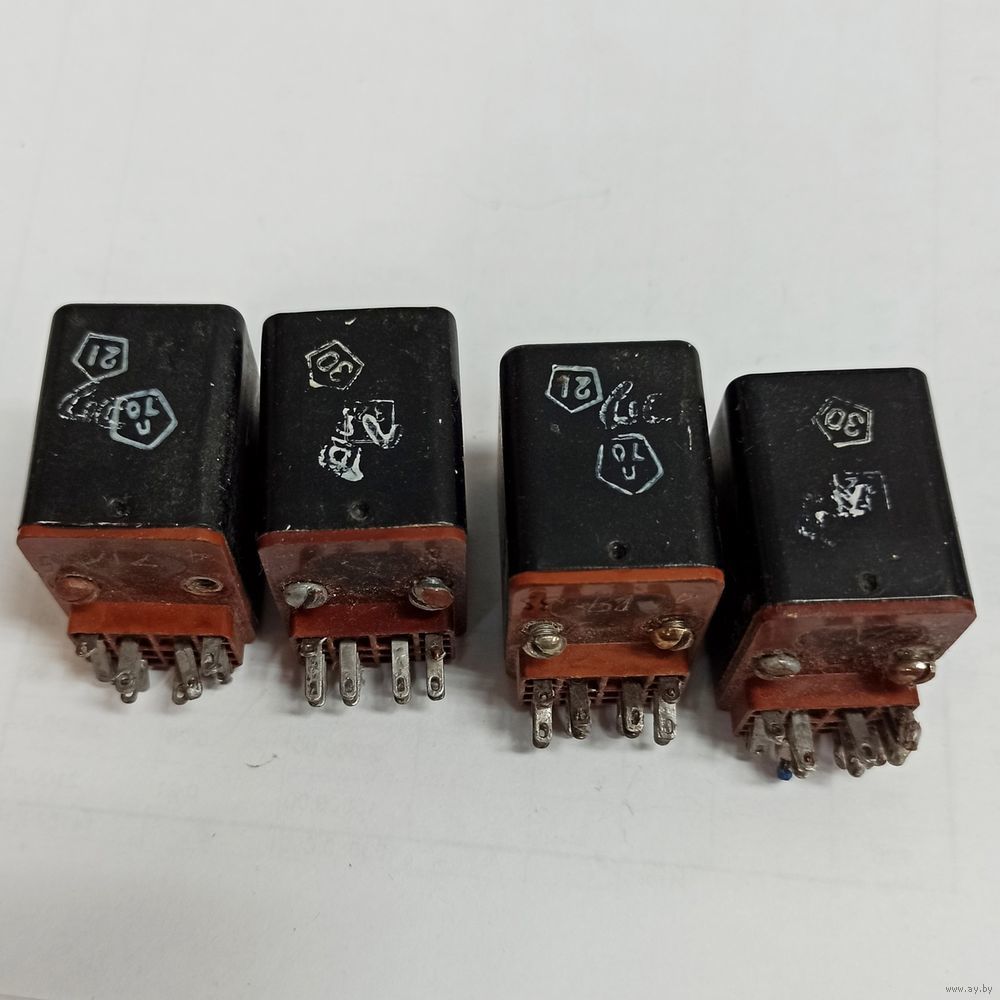

Реле ТКЕ14ПД1У коммутационное постоянного тока негерметичное предназначено для работы в электросистемах объектов авиационной техники.
ТКЕ14ПД1У реле электромагнитное коммутационное применяется для получения независимой выдержки времени. Реле времени применяется в схемах, где необходимо автоматически выполнить какое-то действие через определенный промежуток времени. Механизм реле размещен в пластмассовом корпусе, на лицевой части реле выведен переключатель поддиапазона установок и ручка установки выдержки времени.
Структура условного обозначения:
ТКЕ14ПД1У
- Т - номинальное напряжение обмотки управления 27в;
- К - коммутационное реле с питанием цепи управления постоянным током;
- Е - значение номинального тока в цепи главных контактов, обозначает разряд:
- Н - ноль целых;
- Е - единицы;
- Д - десятки;
- 1 - указывает количество единиц данного разряда;
- 4П - обозначает количество переключающих контактов;
- Д1У - дополнительные конструктивные особенности и модификации реле.
Основные технические характеристики реле ТКЕ21ОДТ:
• Номинальное напряжение цепи управления, В ...... 27
• Номинальное напряжение коммутируемой цепи, В ...... 27
• Ток коммутируемой цепи, А ...... 1
• Ток, потребляемый обмоткой реле во включенном состоянии при номинальном напряжении, не более, А ...... 0,15
• Напряжение срабатывания реле, не более, В ......19
• Напряжение отпускания реле, не более, В ...... 7
• Диапазон напряжений коммутируемой цепи постоянного тока, В ...... 24,3-30
• Диапазон напряжений коммутируемой цепи переменного тока 360-440Гц , не более, В ...... 220
• Масса, не более, г ...... 34
• Габариты, мм ...... 29х30х22
Даташит https://radioskot.ru/_fr/116/tke_tkd_tkn_pke.pdf
|
|
Самовывоз в Минске (ул Я. Коласа, или в рабочее время на Скрыганова). Также высылаю почтой по предоплате. Стоимость пересылки по тарифам белпочты. Европочтой не отправляю. Все посылки надежно упаковываю. Возможна рассрочка по карте Халва
