| Состояние | Хорошее |
| Исправен. Аккуратно демонтирован из аппаратуры. | |

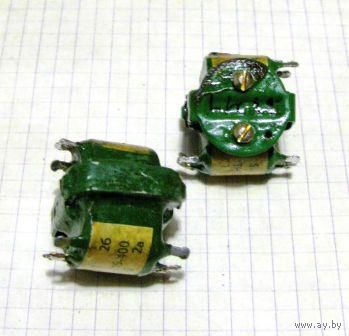

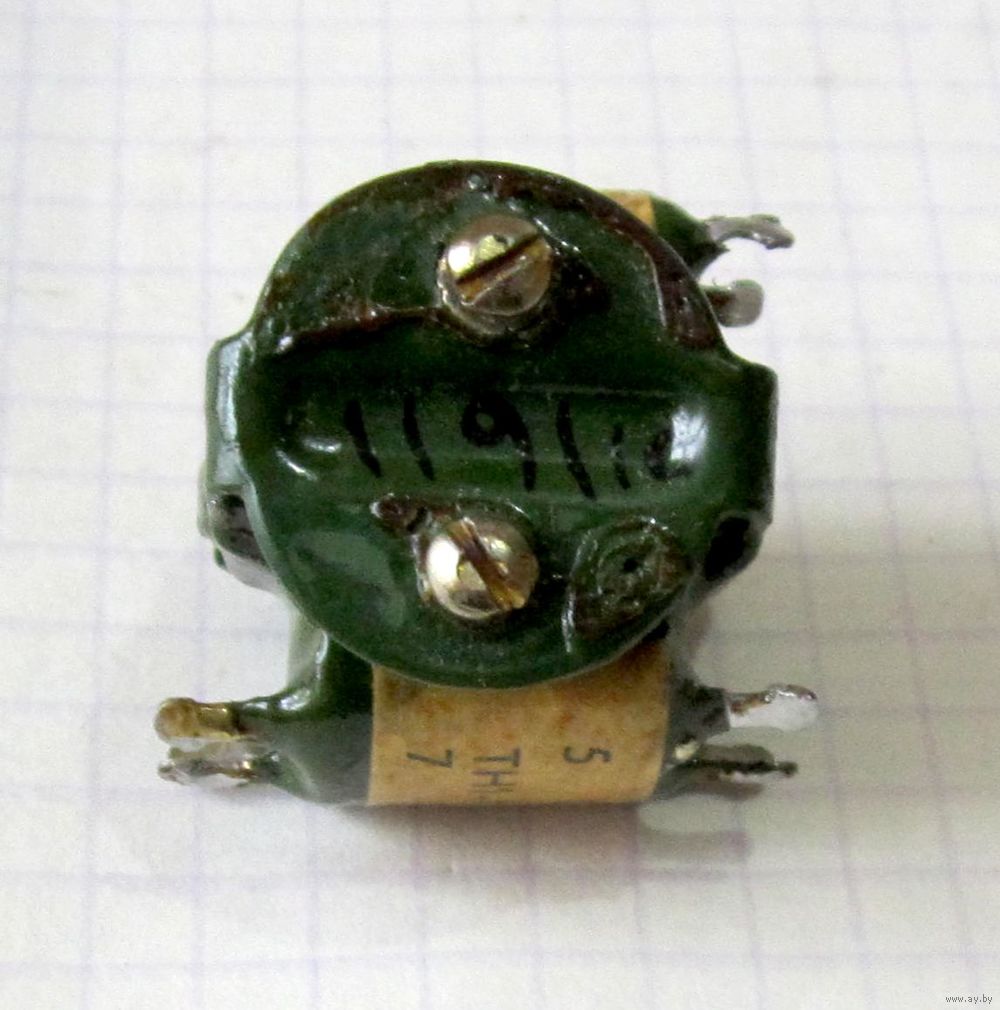

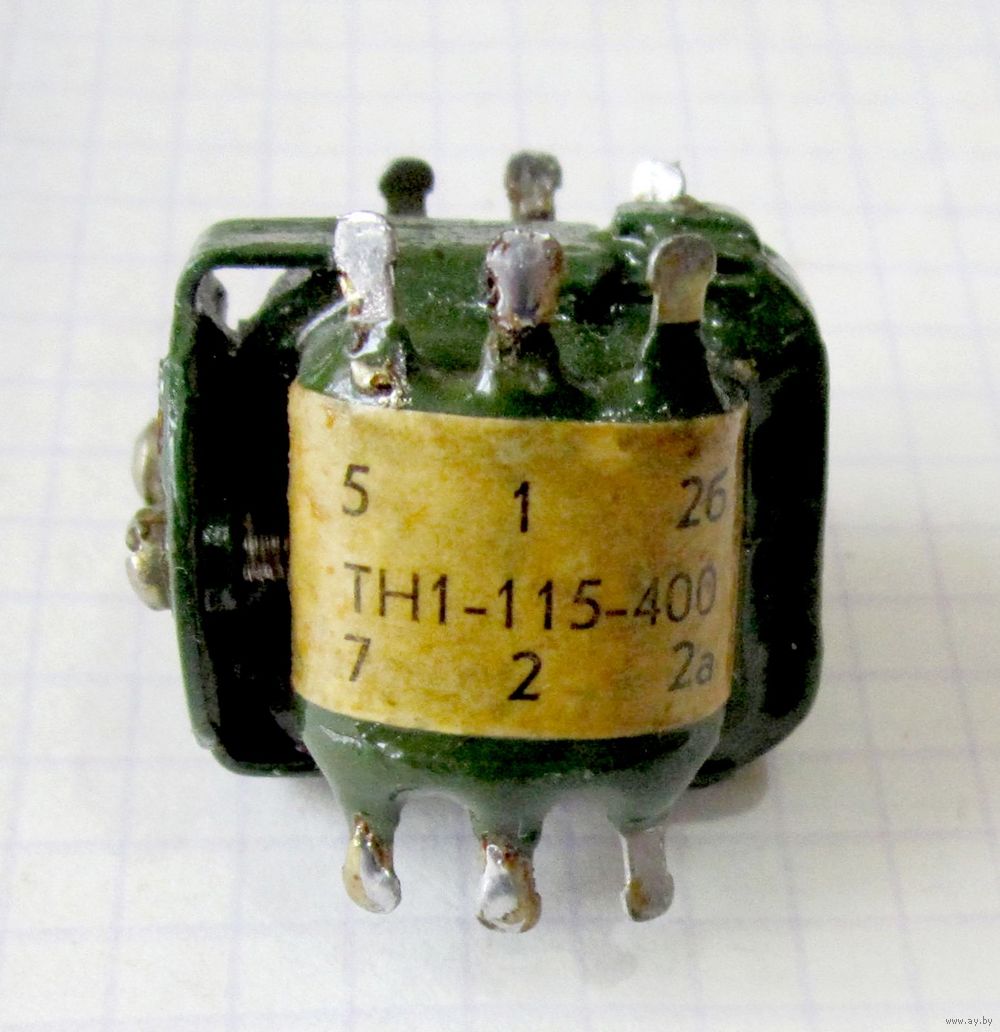

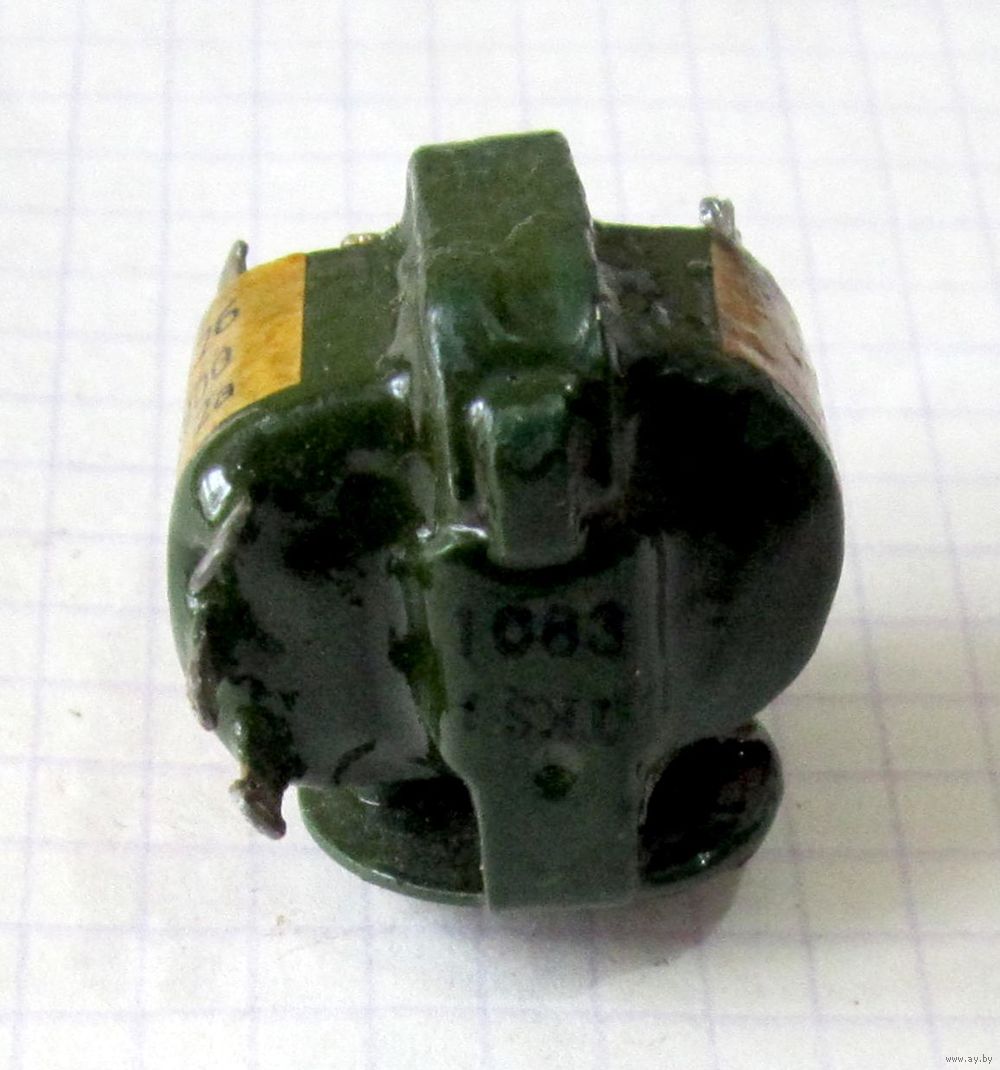

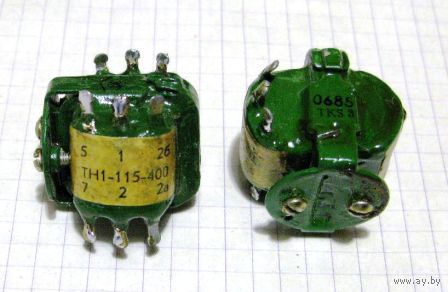

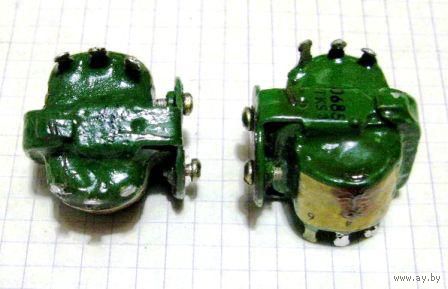

Трансформатор предназначен для питания накальных цепей РЭА промышленного назначения с номинальным напряжением питающей сети 115 В и частотой 400 Гц.
Трансформатор имеет магнитопровод ШЛ6 х 6,5
Электрические параметры трансформатора в номинальном режиме:
- мощность номинальная - 4 ВА (максимальная - 5,4 ВА)
- ток первичной обмотки - 0,09 А

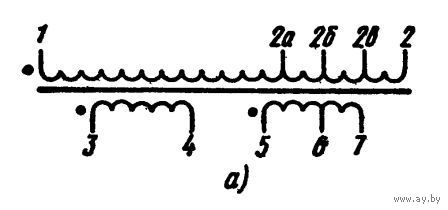

- напряжение первичной обмотки (выводы 1 - 2) - 115 В
- напряжение на отводах первичной обмотки (выводы 1 - 2а) - 109 В
- напряжение на отводах первичной обмотки (выводы 1 - 2б) - 112 В
- напряжение вторичной обмотки (выводы 3 - 4) - 6,3 В
- напряжение вторичной обмотки [выводы 5 - 6 (7)] - 5,0 В, (6,3 В)
- ток вторичной обмотки (выводы 3 - 4) - 0,26 А
- ток вторичной обмотки [выводы 5 - 6 (7)] - 0,37 А
Сопротивление изоляции между обмотками, а также между обмотками и корпусом трансформатора - более 1 000 мОм

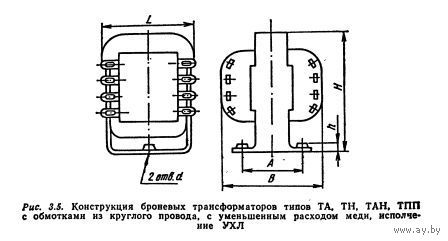

Габаритные и установочные размеры трансформатора, мм:
- А - 12
- В - 29
- Н - 28,5
- h - 4.0
- L - 27
- d - M2,5
Примерная масса трансформатора - 35 г.
