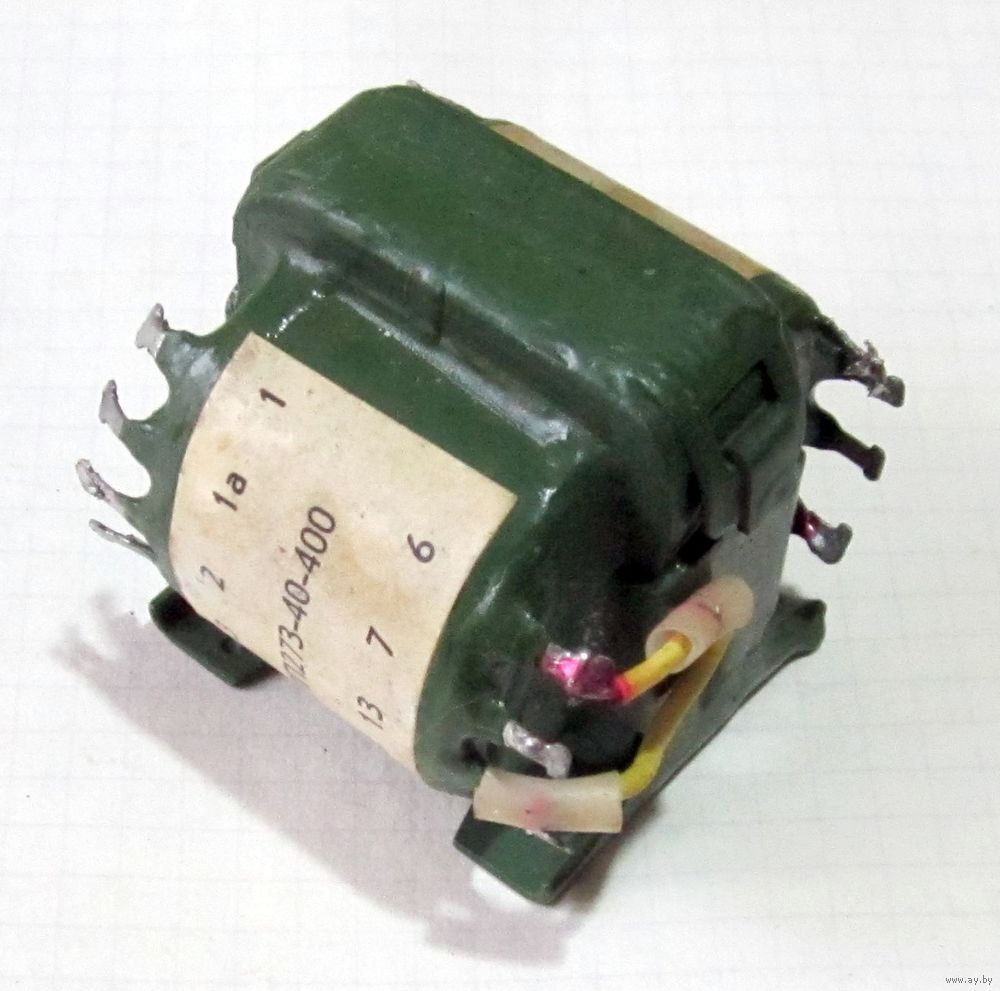

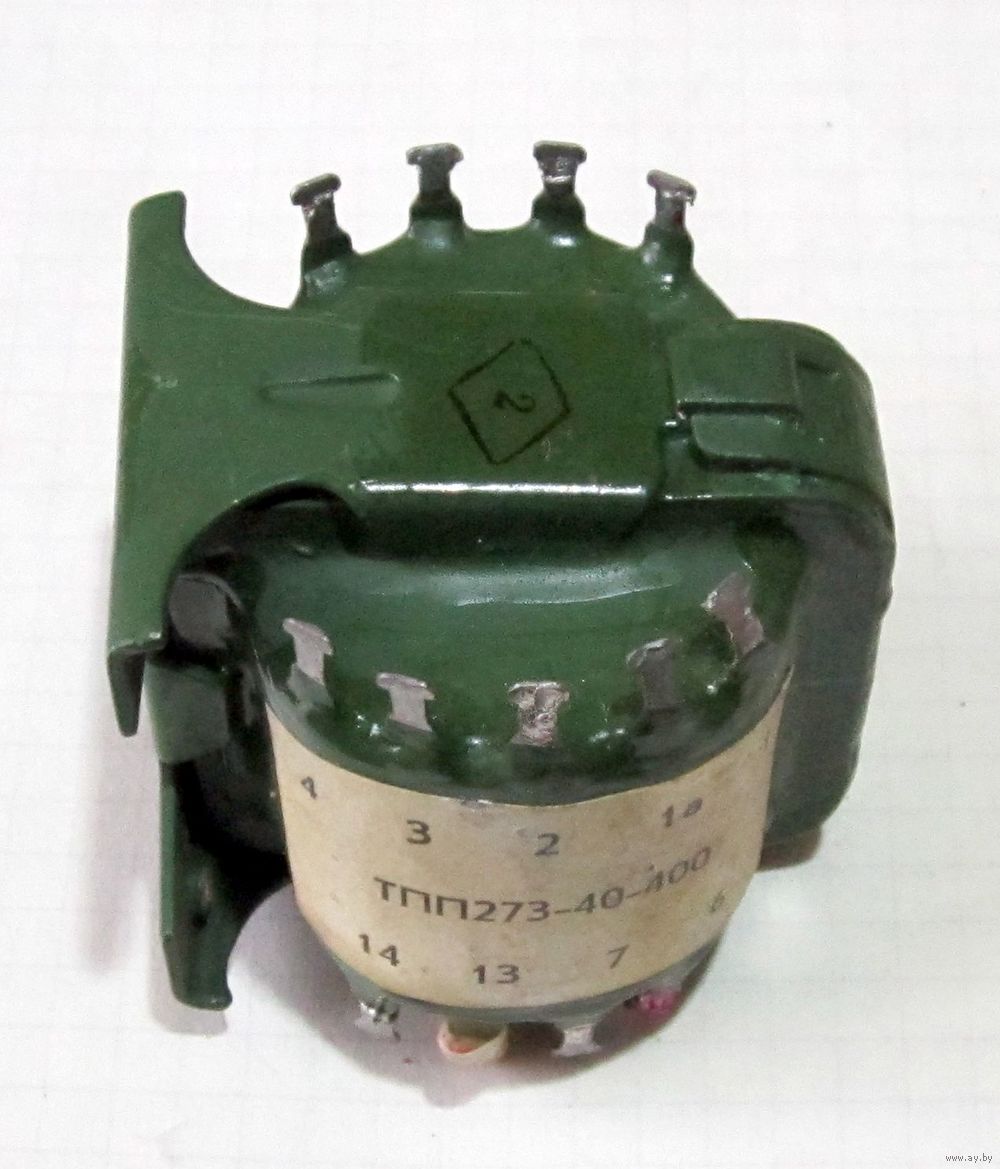

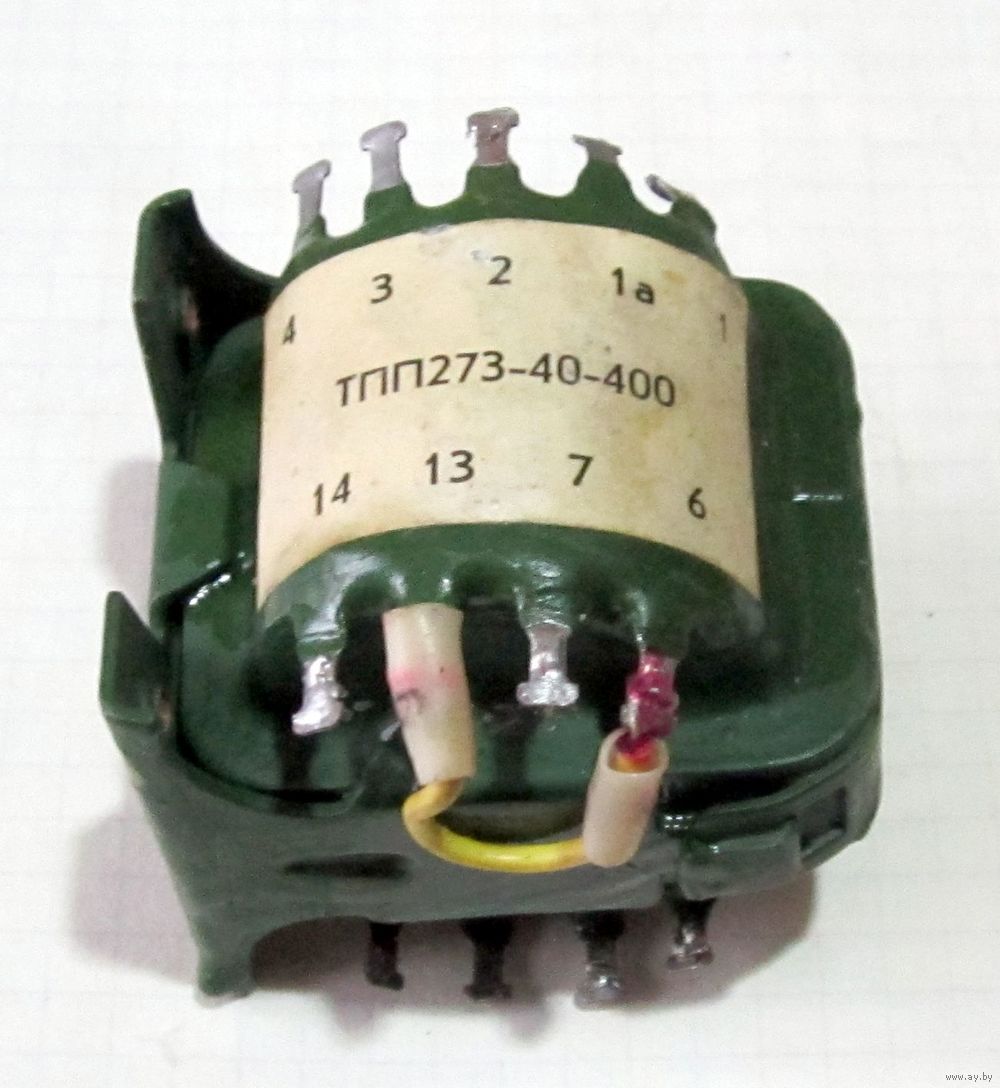

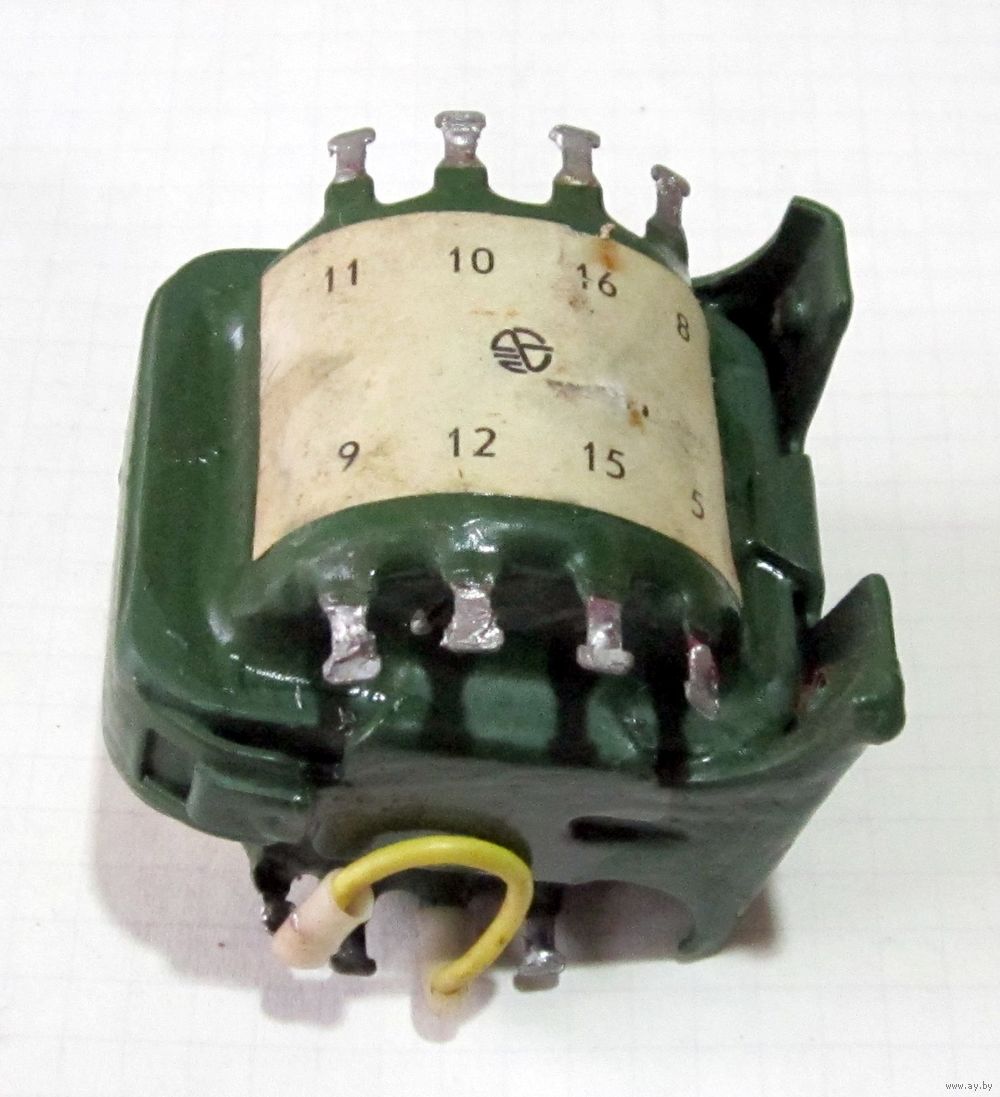

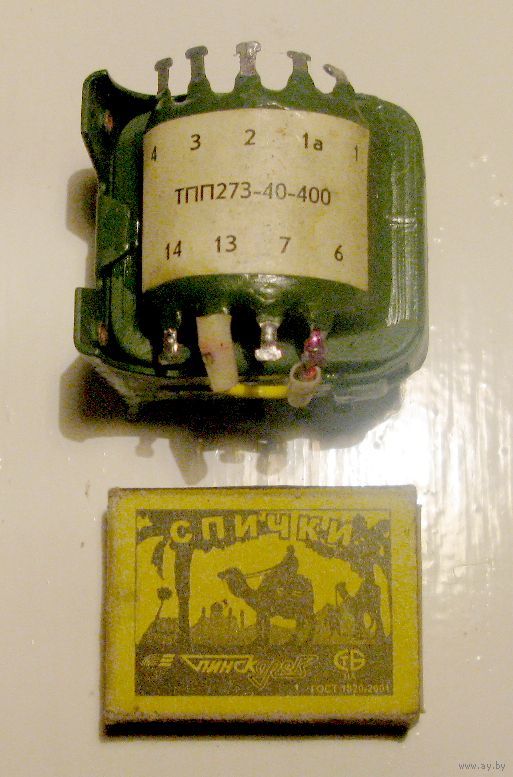

Состояние | Хорошее |
Исправен. Аккуратно демонтирован из старой аппаратуры. |
Имеет типовой размер магнитопровода ШЛ12 х 16
Электрические параметры (справочные):

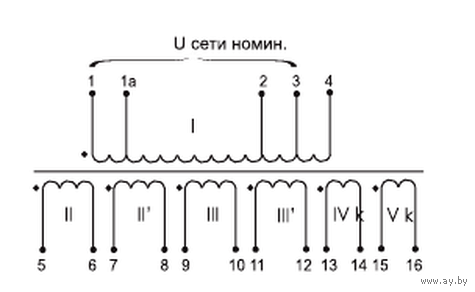

Номинальное напряжение питания сети (выводы 1 – 3), В - 40
Напряжение на отводах 1 – 1а - 1,2
Напряжение на отводах 2 – 3, В – 2,5
Напряжение на отводах 3 – 4, В – 2,5
Номинальная мощность, ВА - 68
Ток первичной обмотки, А 2,2
Напряжение вторичной обмотки, В:
- выводы 5 – 6 и 7 – 8 - 20
- выводы 9 – 10 и 11 – 12 - 20
- выводы 13 – 14 и 15 – 16 - 4
Ток вторичной обмотки, А:
- выводы 5 – 6 и 7 – 8 - 0,77
- выводы 9 – 10 и 11 – 12 - 0,77
- выводы 13 – 14 и 15 – 16 - 0,77

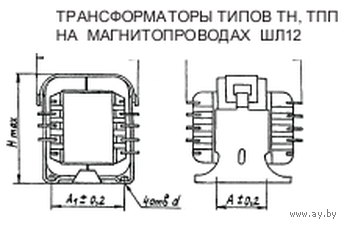

Габаритные и установочные размеры (мм):
А – 25 А1 - 35
В – 52
Н – 56
L – 52

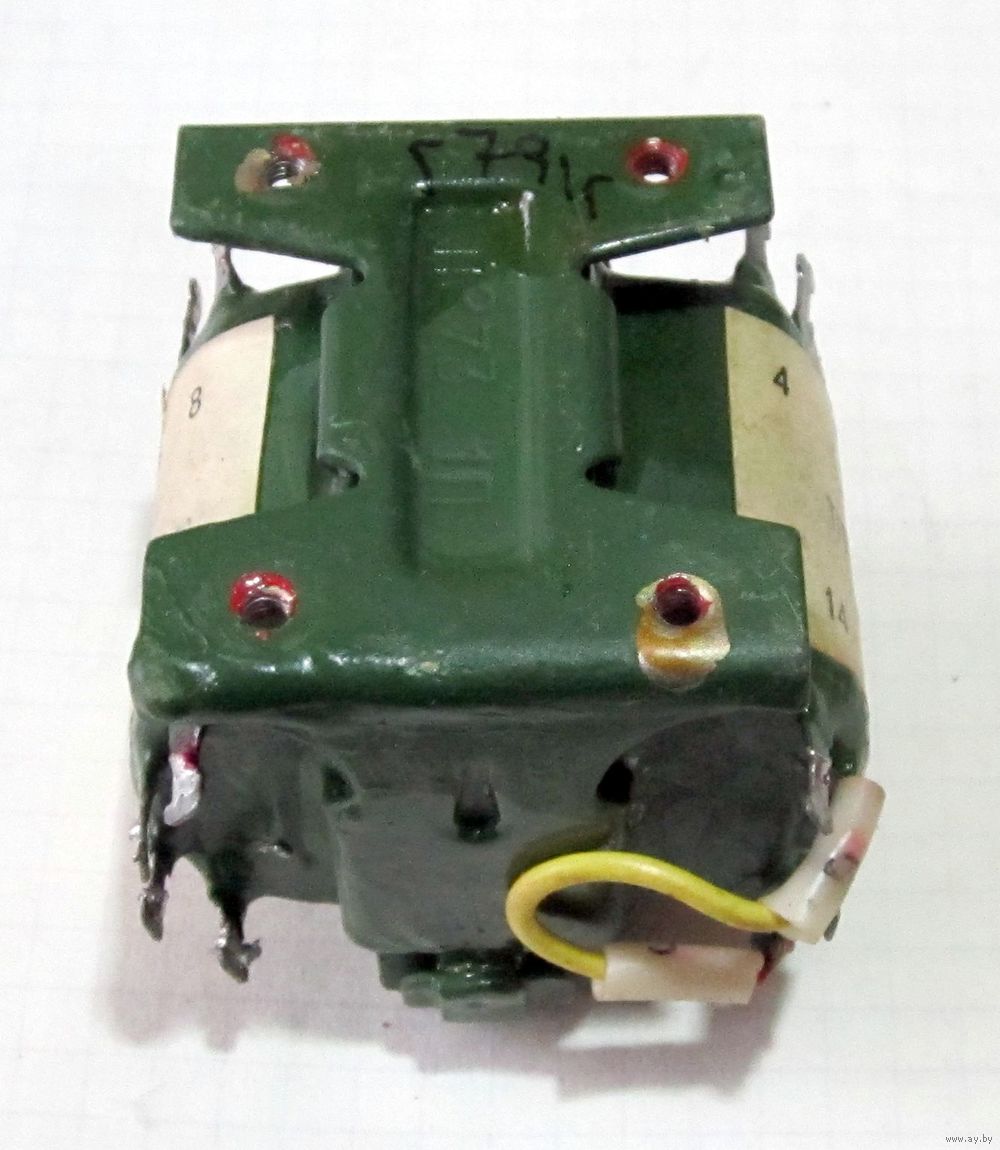

Крепление трансформатора осуществляется 4-мя винтами М3–7Н
Ориентировочная масса, г - 320
*Доставку оплачивает покупатель.
**Покупая несколько моих лотов, Вы экономите на пересылке.
|
|
