| Состояние | Хорошее |
При не выкупе лота ставится отрицательный отзыв. Пожалуйста, будьте ответственны при ставках. Если Вы в чём-то не уверены - не спешите покупать. Пожалуйста, выясняйте интересующие Вас вопросы до момента покупки.
Телефон указан в контактных данных.
Смотрите, пожалуйста, другие мои лоты! Покупая несколько лотов продавца, Вы экономите на доставке.
Лоты доставляются одним отправлением.
Югозапад. Европочта.

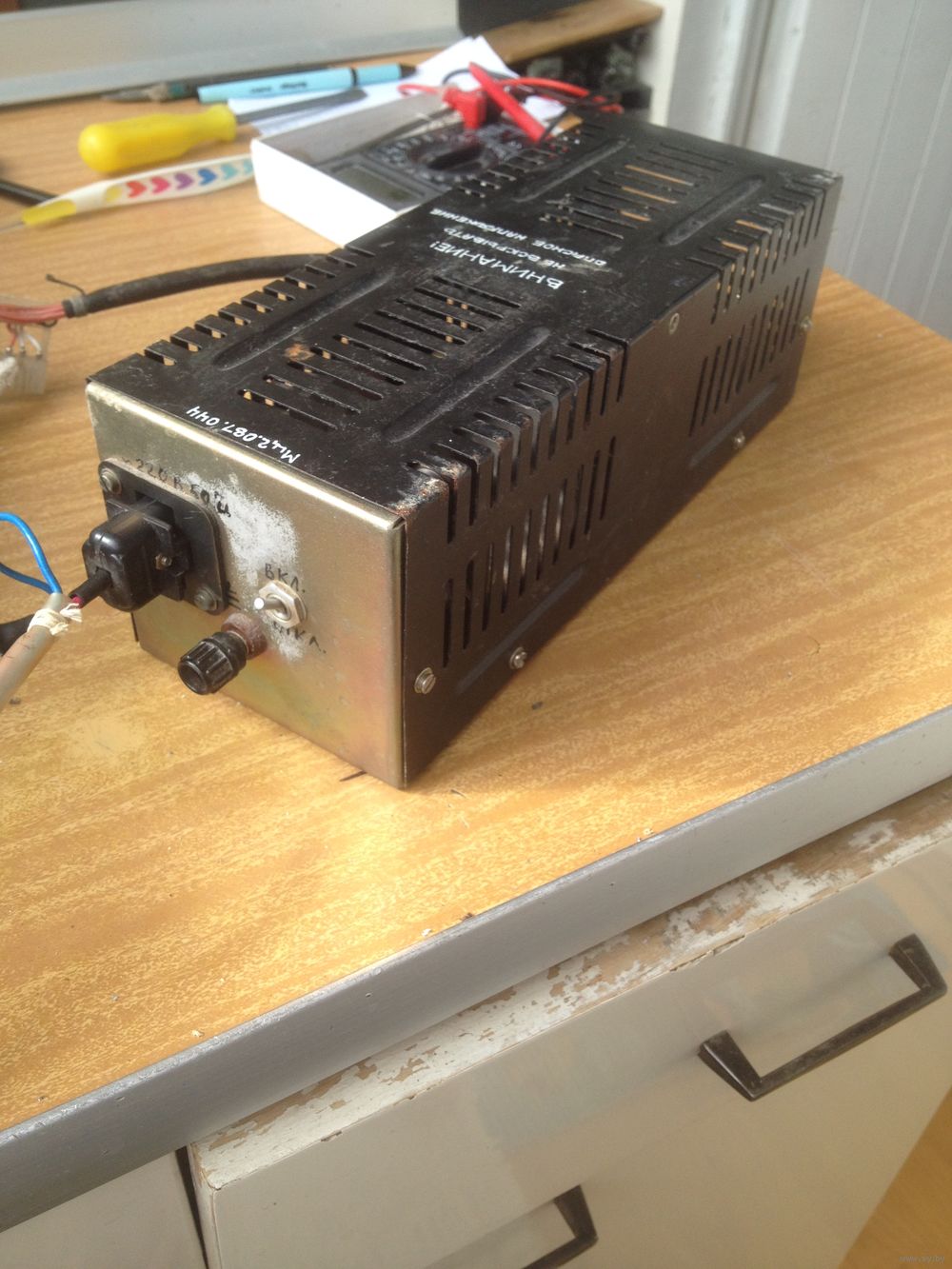

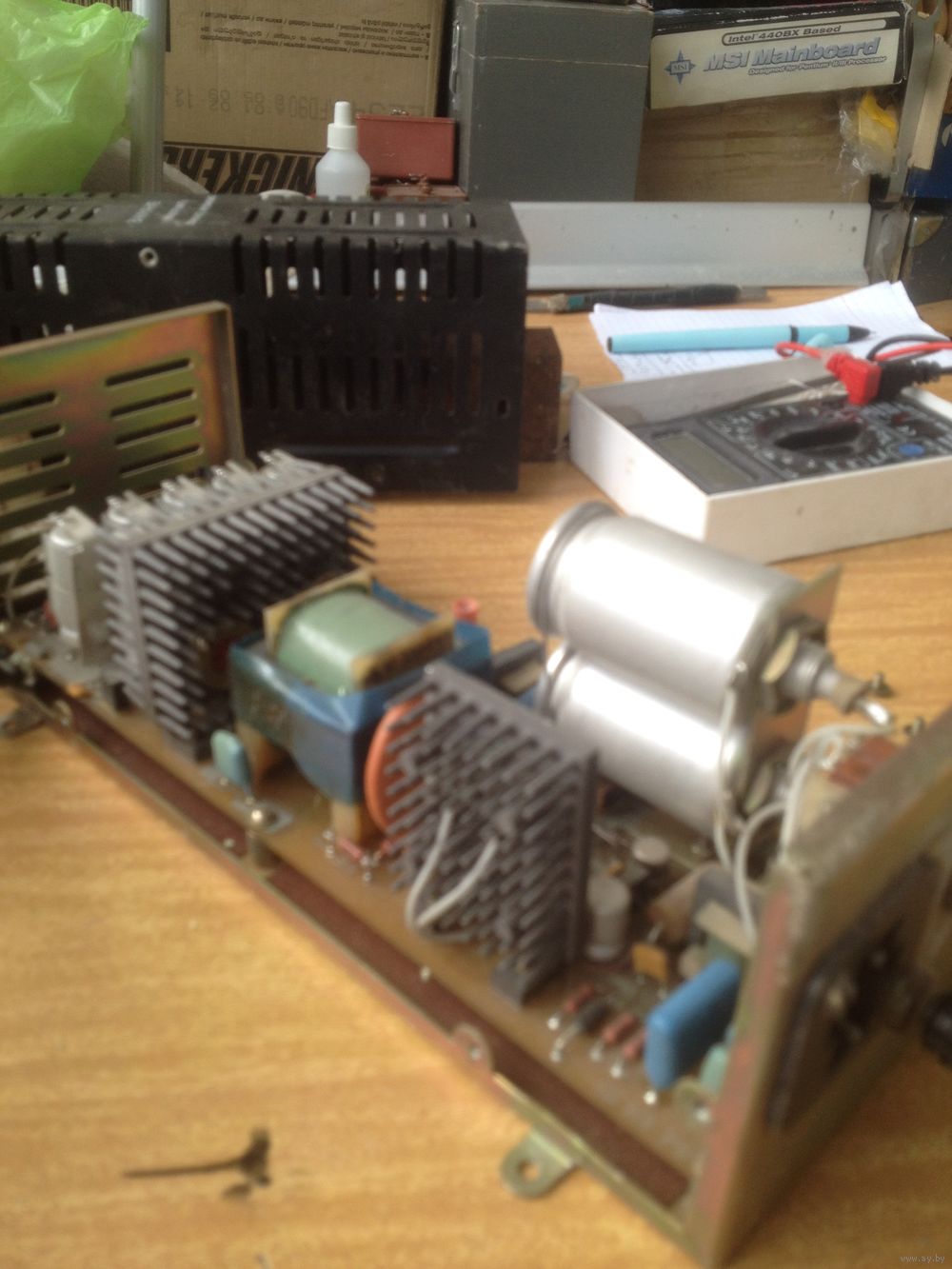

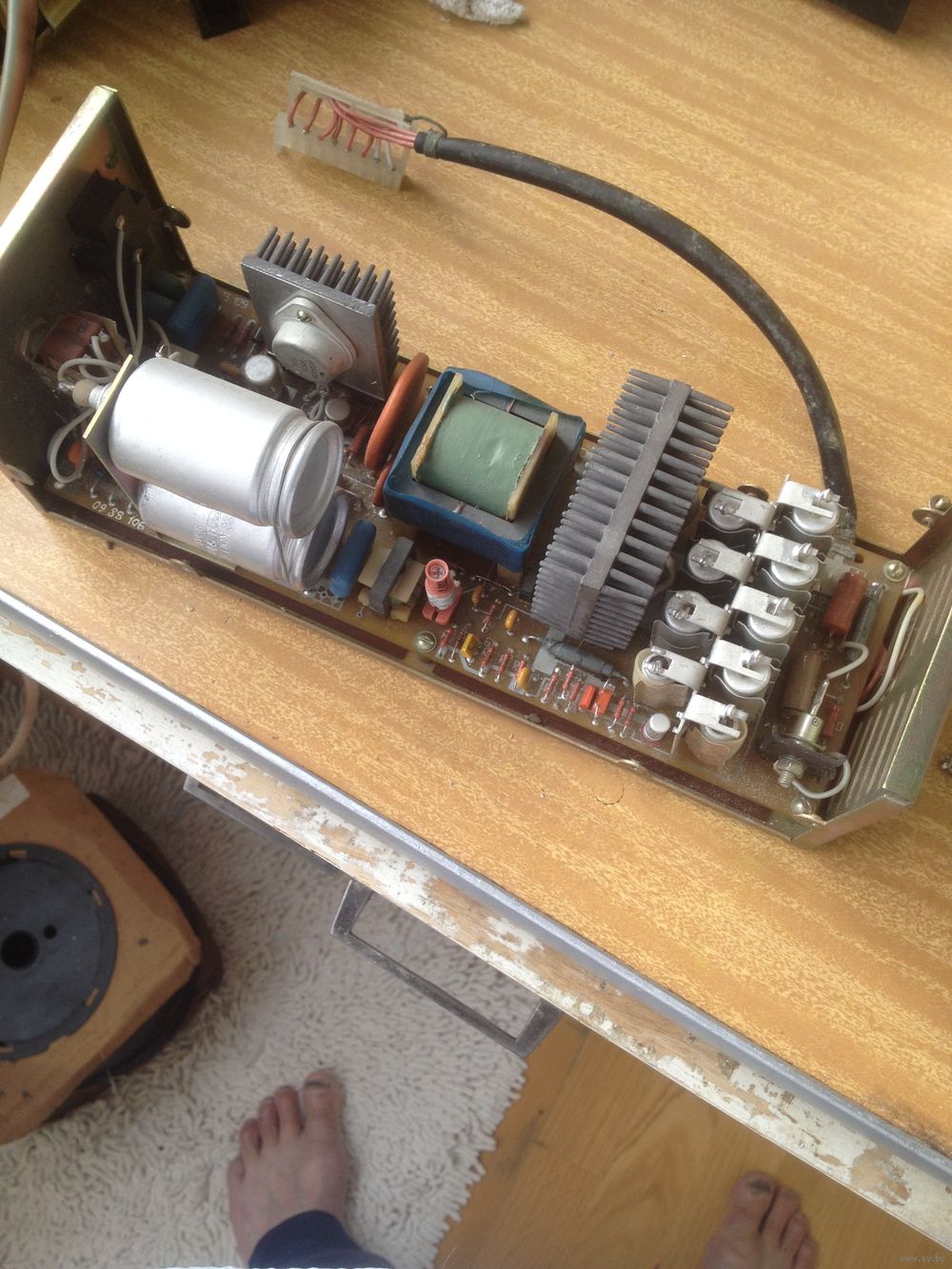

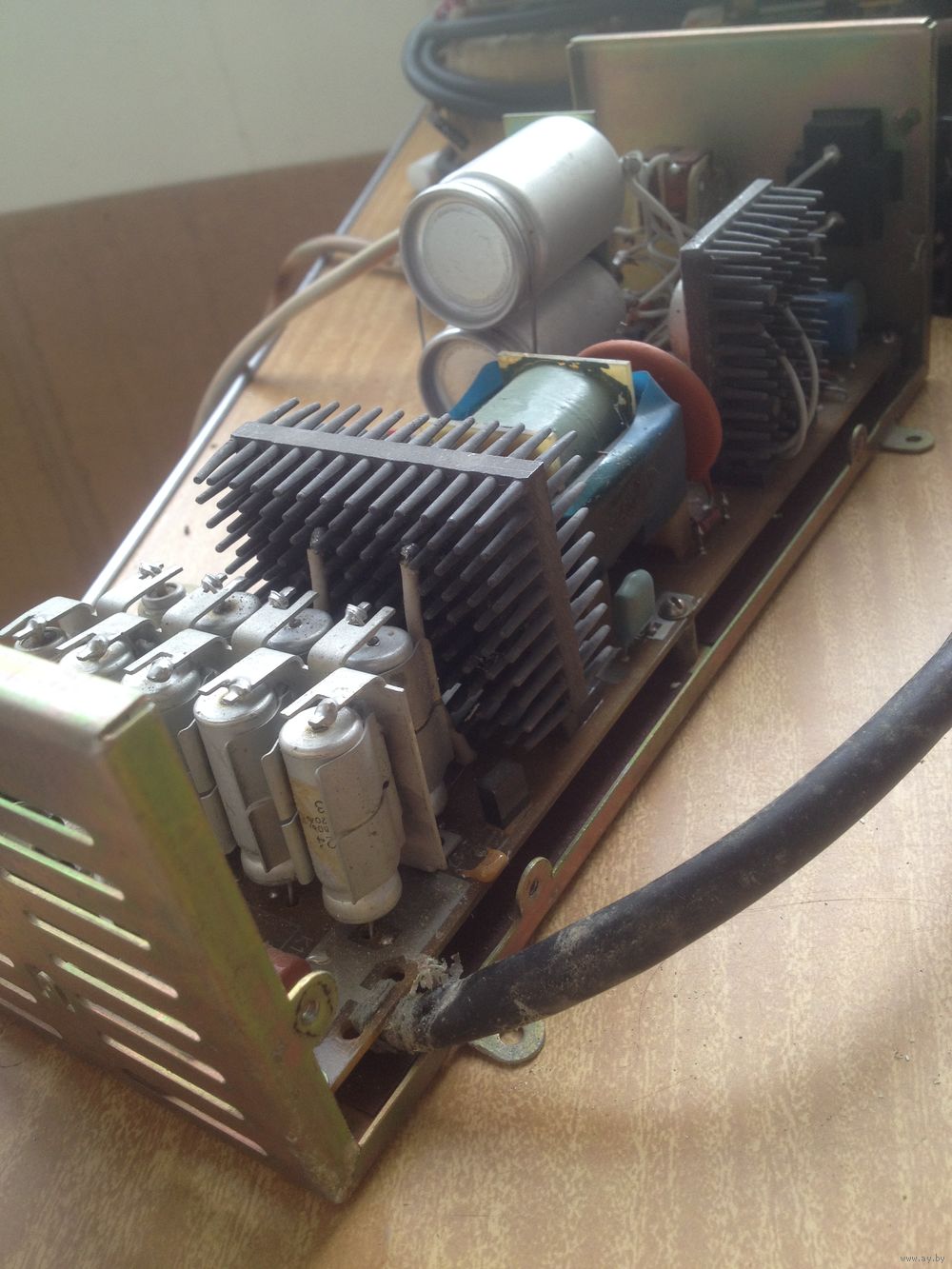

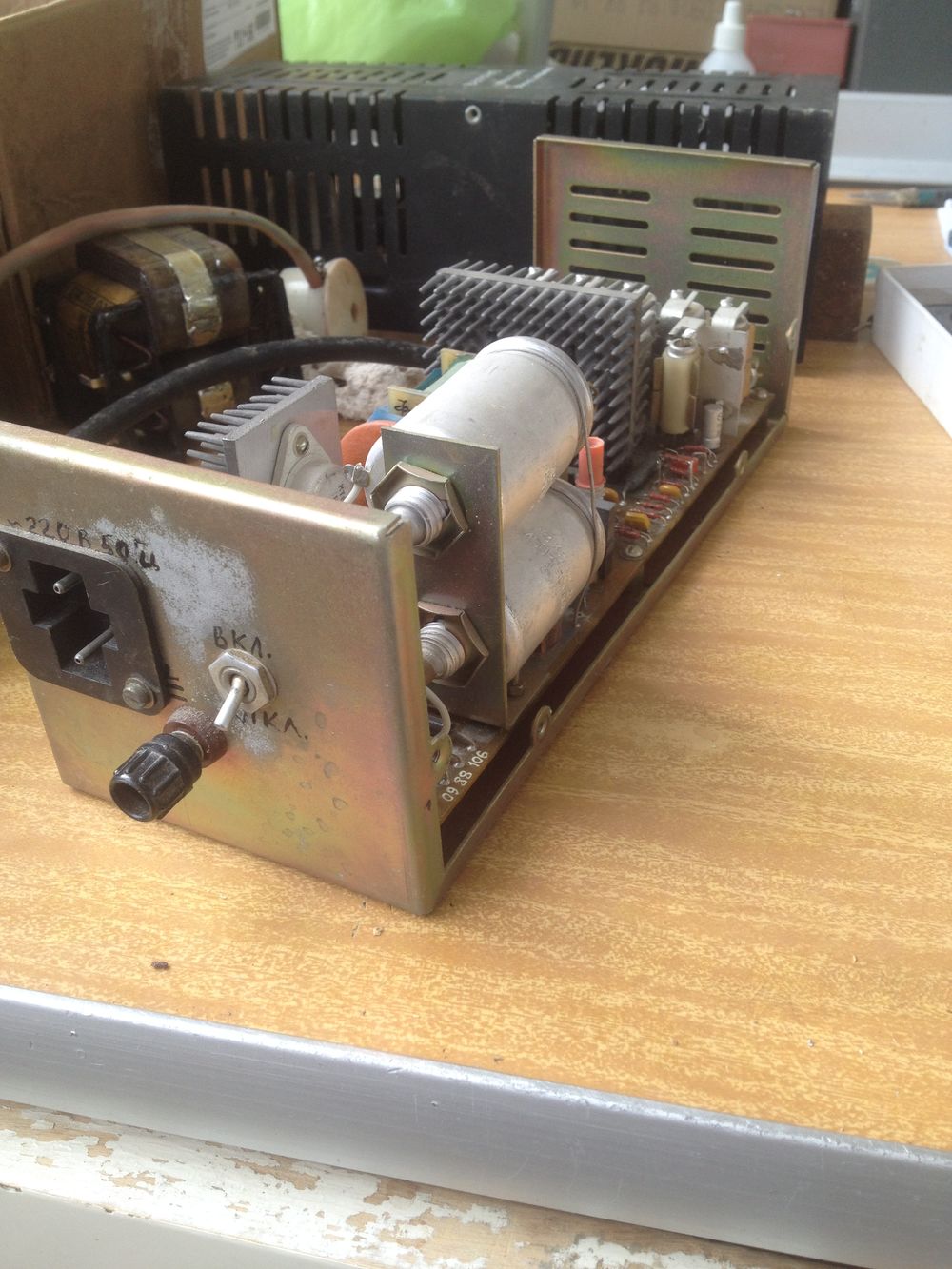

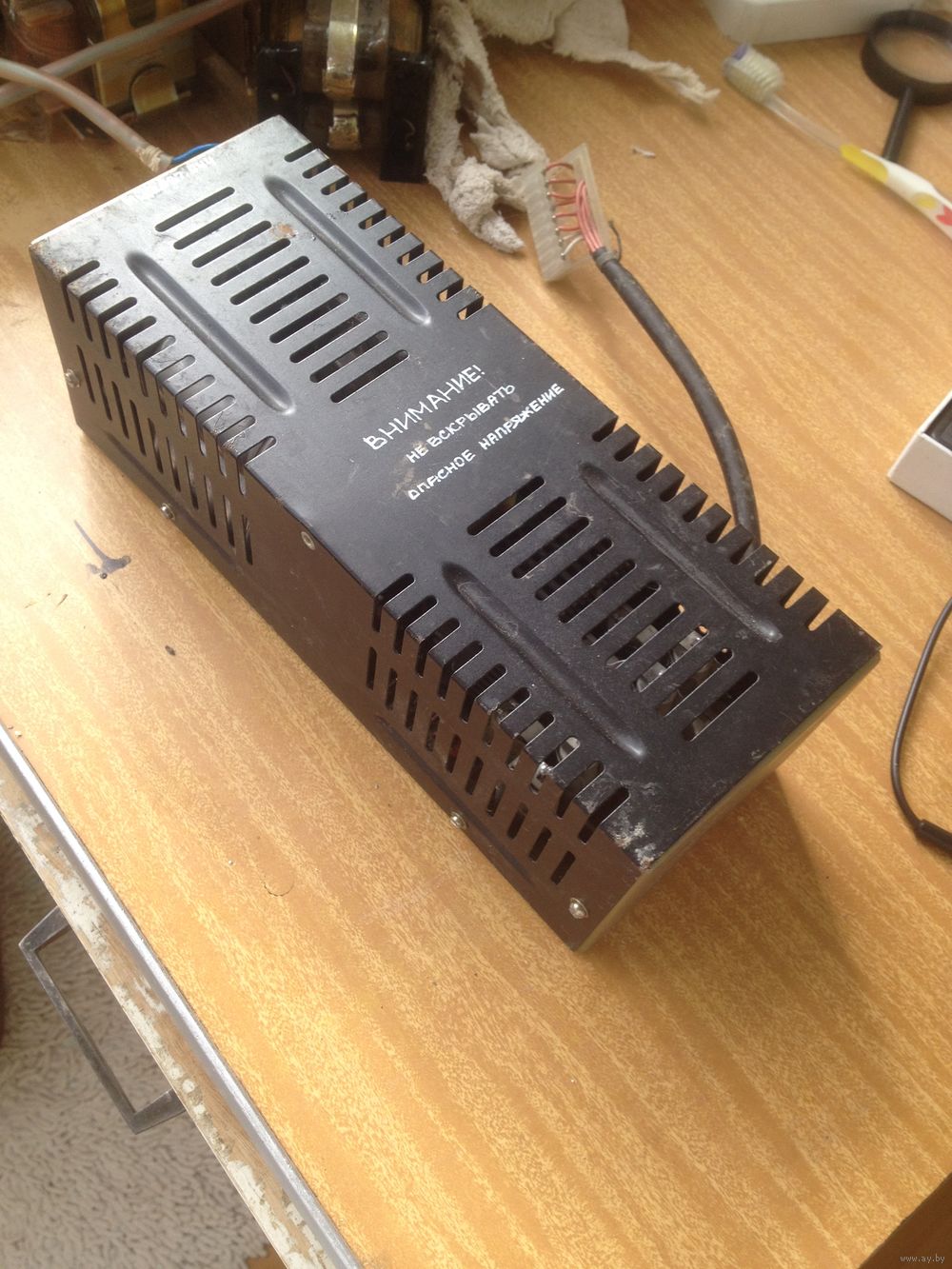

Классический БП "Агата" - обратноходовый импульсный преобразователь. Рабочие частоты - около 10-50 КГц (меняются в зависимости от нагрузки), допустимый ток - около 6 а по 5 в линии. Кроме того вырабатываются +12 и -12 в. Есть "естественная" защита от перегрузки (срыв работы автогенератора из-за перегрузки, дальнейшая работа возобновляется по фронту запускающего импульса, в качестве которого используется 50 Гц сетевого напряжения). В отличие от современных PC-шных блоков здесь стабилизируется в первую очередь +5 в, дроссель групповой стабилизации отсутствует. Батарея из вертикальных конденсаторов слева - фильтр +5 в (7 конденсаторов) и других напряжений (ещё пара). Маленький трансформатор над большим (силовым) - обратная связь. Оптопары инженерам почему-то не нравились. Большие конденсаторы чуть правее силового трансформатора - успокоительные цепочки для основной и рекуперационной обмоток. Маленький дроссель с Ш-сердечником с правой стороны платы - входной фильтр. Силовой транзистор - кт840а. Блок без проблем работает как без нагрузки так и реально выживает при продолжительном КЗ. Вес - около 2 кг. Мертворожденных конденсаторов к50-6 здесь всего два. Любопытная особенность: наличие обмотки рекуперации в силовом трансформаторе, что сперва наталкивает на мысль, что перед нами - прямоходовый блок.
|
|
