| Исправный Частотомер Ч3-64 Умножитель частоты 2.208.046 умножения 5МГц в 100МГц и 200МГц | |

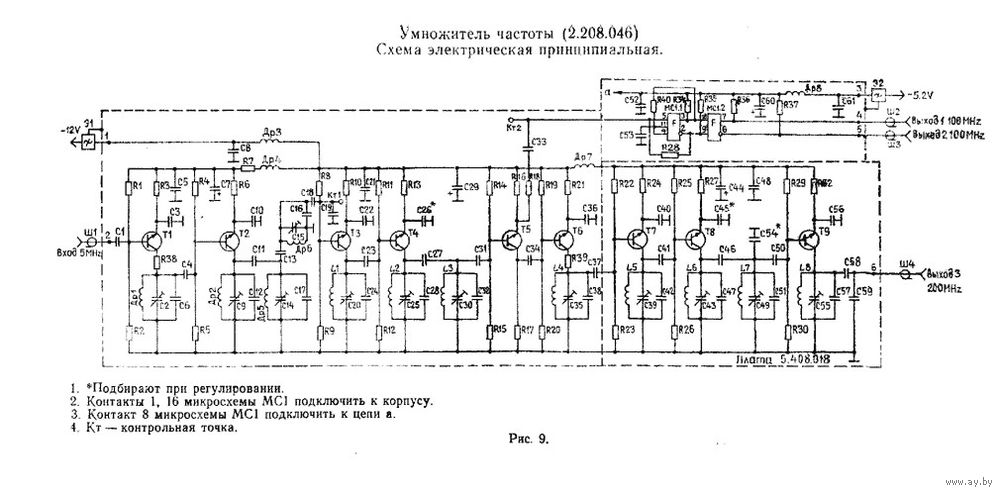

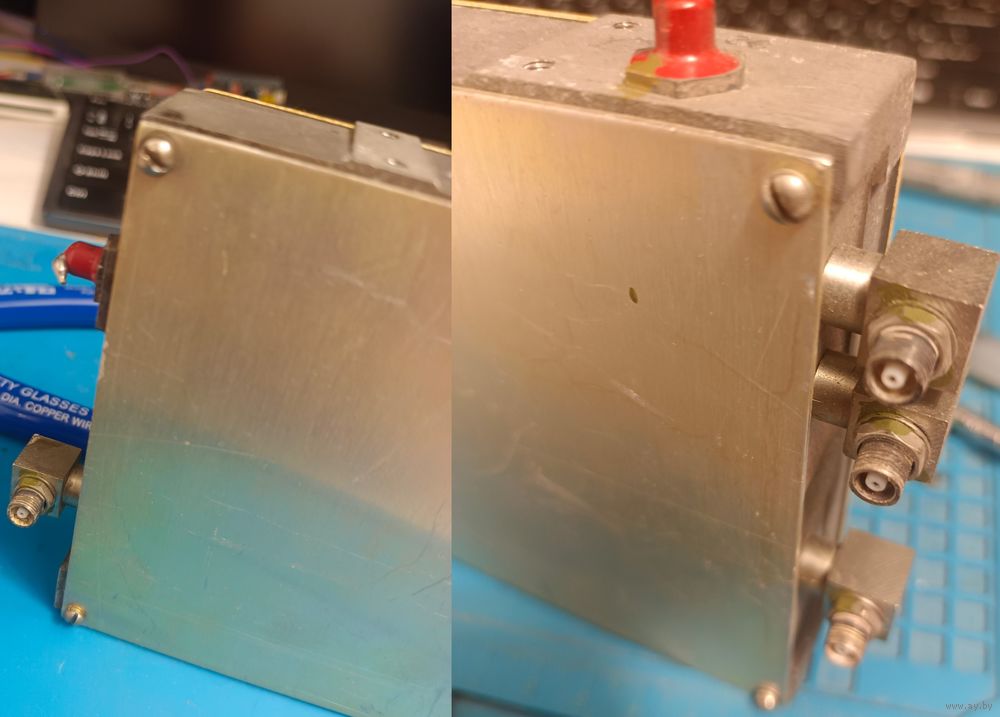

Умножитель частоты 2.208.046

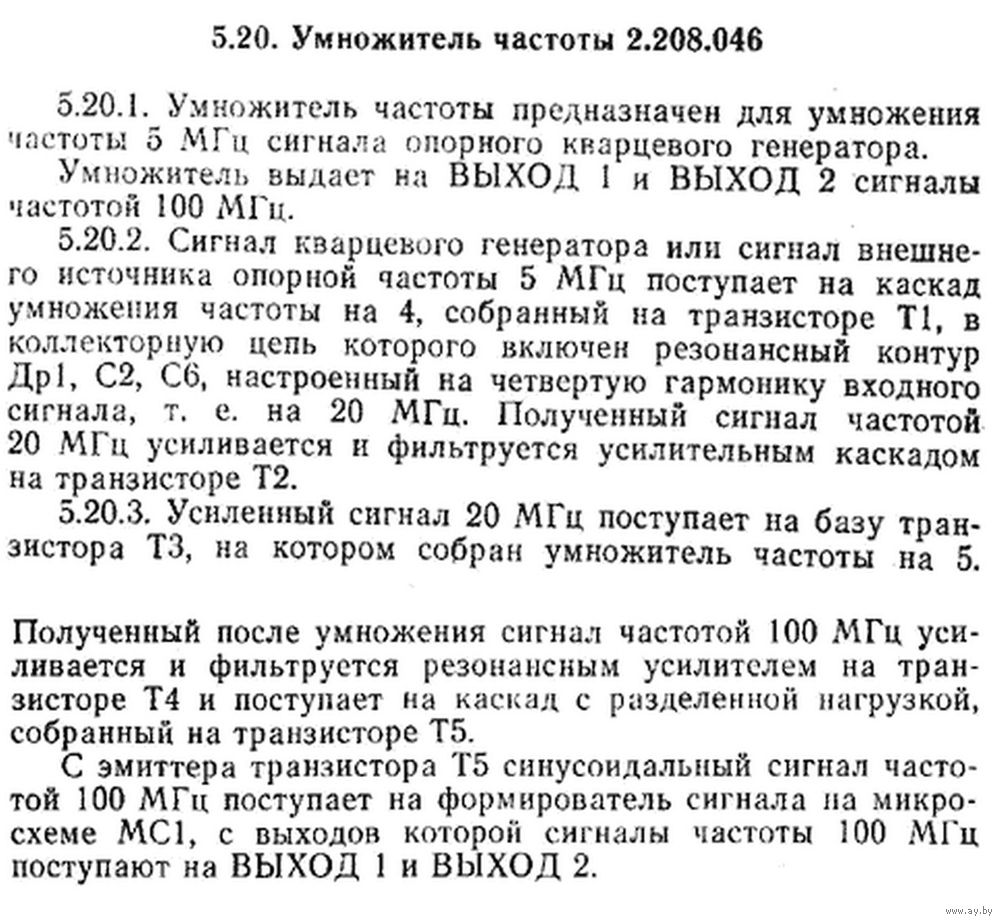

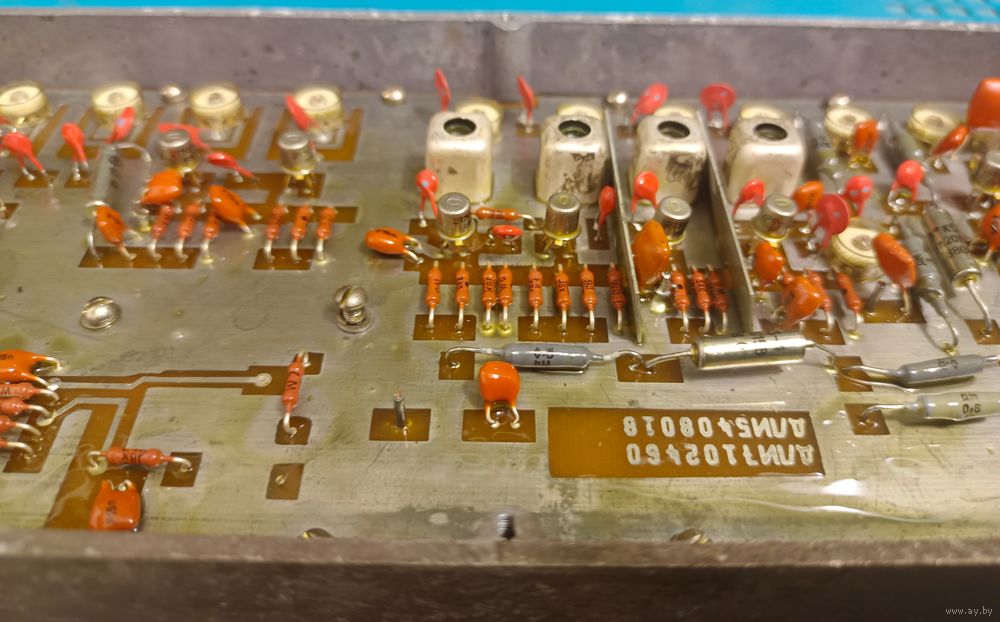

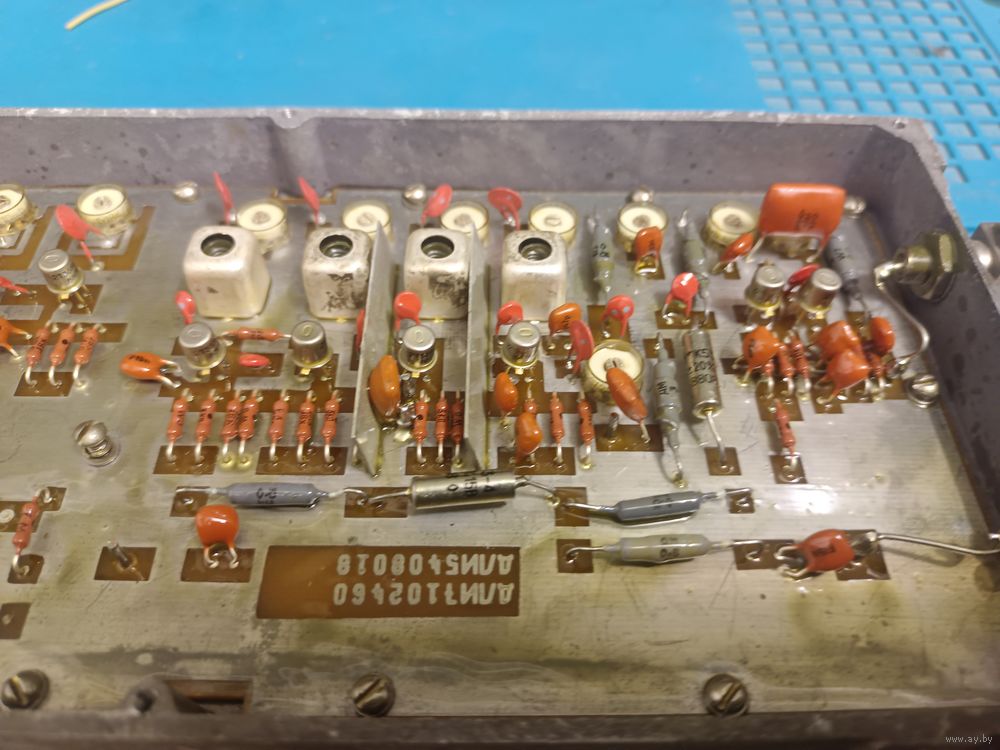

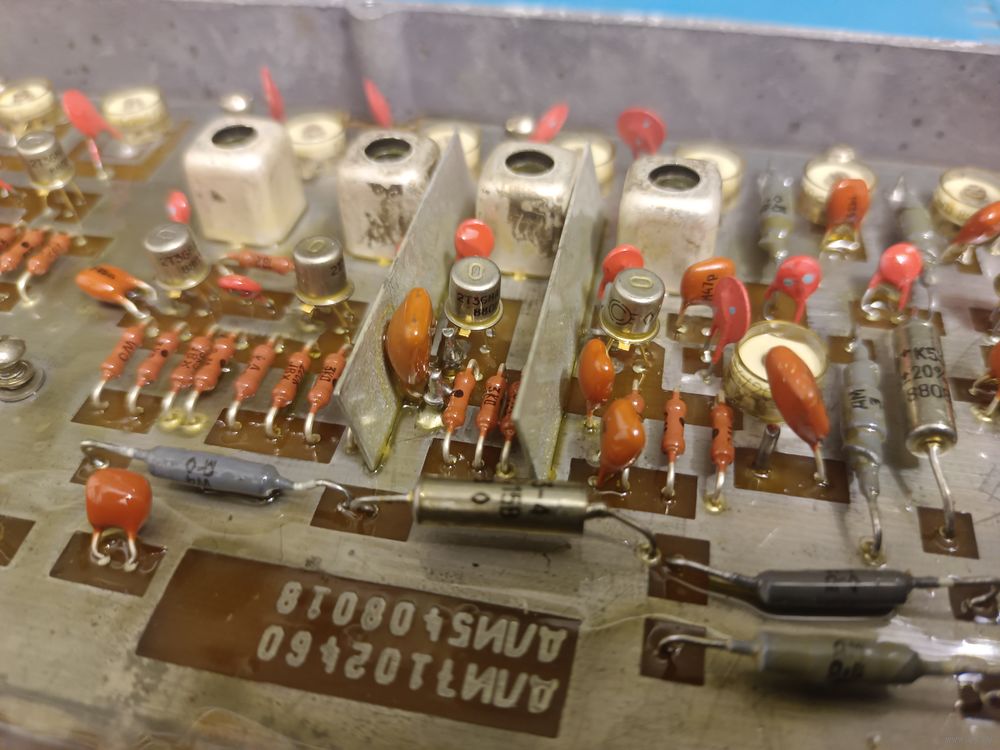

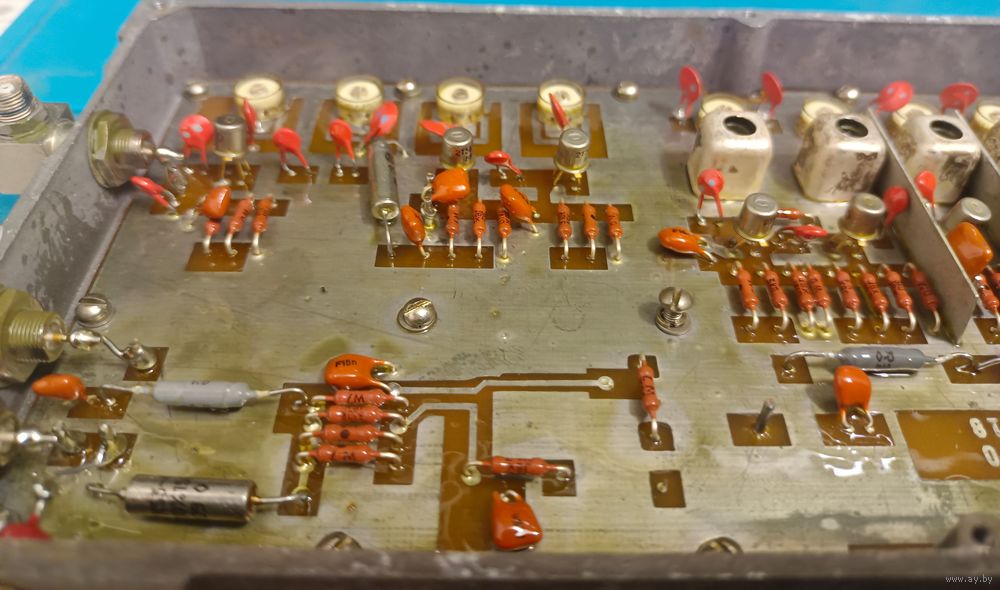

Умножитель частоты предназначен для умножения частоты 5 МГц сигнала опорного кварцевого генератора. Умножитель выдает на ВЫХОД 1 и ВЫХОД 2 сигналы частотой 100 МГц, ВЫХОД 3 сигналы частотой 200 МГц.. Сигнал кварцевого генератора или сигнал внешнего источника опорной частоты 5 МГц поступает на каскад умножения частоты на 4, собранный на транзисторе Т1, в коллекторную цепь которого включен резонансный контур Др1, С2, С6, настроенный на четвертую гармонику входного сигнала, т. е. на 20 МГц. Полученный сигнал частотой 20 МГц усиливается и фильтруется усилительным каскадом на транзисторе Т2. Усиленный сигнал 20 МГц поступает на базу транзистора Т3, на котором собран умножитель частоты на 5. Полученный после умножения сигнал частотой 100 МГц усиливается и фильтруется резонансным усилителем на транзисторе Т4 и поступает на каскад с разделенной нагрузкой, собранный на транзисторе Т5. С эмиттера транзистора Т5 синусоидальный сигнал частотой 100 МГц поступает на формирователь сигнала на микросхеме МС1, с выходов которой сигналы частоты 100 МГц поступают на ВЫХОД 1 и ВЫХОД 2.
|
|
