Частотомер Ч3-64. Генератор образцовой частоты 5МГц исправный

Осталось13 дней Завершается 23 сентября в 10:15:33
8
40
№ 5039694890Новое состояние
Частотомер Ч3-64. Генератор образцовой частоты 5МГц исправный
5,75 бел. руб. 1,90$1,62€155,87руб. Справочно по курсу НБРБ
Я согласен с правилами аукционов и делаю ставку 6,00 бел. руб. Это моя максимальная ставка.
Напомнить
сделать ставку
Напомнить мне по электронной почте о завершении торгов
Введите максимальную цену, которую вы готовы предложить за этот товар. Её не увидят другие пользователи.
Вы купите лот по минимально возможной цене с учётом ставок других пользователей.
Минимальная цена 6,00 бел. руб.
Правила торгов
Reset Reset 229
Физическое лицо
Бобруйск, Беларусь

С этим лотом смотрят

Частотомер Ч3-63. Генератор образцовой частоты 5МГц исправный
Частотомер Ч3-63. Генератор образцовой частоты 5МГц исправный

1,05 бел. руб.
2 ставки

Частотомер Ч3-64. Усилитель ВЧ исправный
Частотомер Ч3-64. Усилитель ВЧ исправный

1,00 бел. руб.
1 ставка

Частотомер Термостатированный кварц, или термостатированный кварцевый генератор
Частотомер Термостатированный кварц, или термостатированный кварцевый генератор

1,00 бел. руб.

Материнская плата от ПК с рубля
Материнская плата от ПК с рубля

1,00 бел. руб.

Пэлшо
Пэлшо

15,00 бел. руб.

Усилитель (адаптер)
Усилитель (адаптер)

6,75 бел. руб.
3 ставки

Усилитель низкой частоты
Усилитель низкой частоты

6,25 бел. руб.
3 ставки

Печатная плата с рубля
Печатная плата с рубля

1,00 бел. руб.

Платы с рубля .
Платы с рубля .

1,00 бел. руб.

Стеклотекстолит фольгированный, односторонний 200х300мм
Стеклотекстолит фольгированный, односторонний 200х300мм

10,00 бел. руб.

Радиодетали СССР
Радиодетали СССР

7,80 бел. руб.
5 ставок

Радиодетали
Радиодетали

170,00 бел. руб.

Описание лота
Состояние Новое

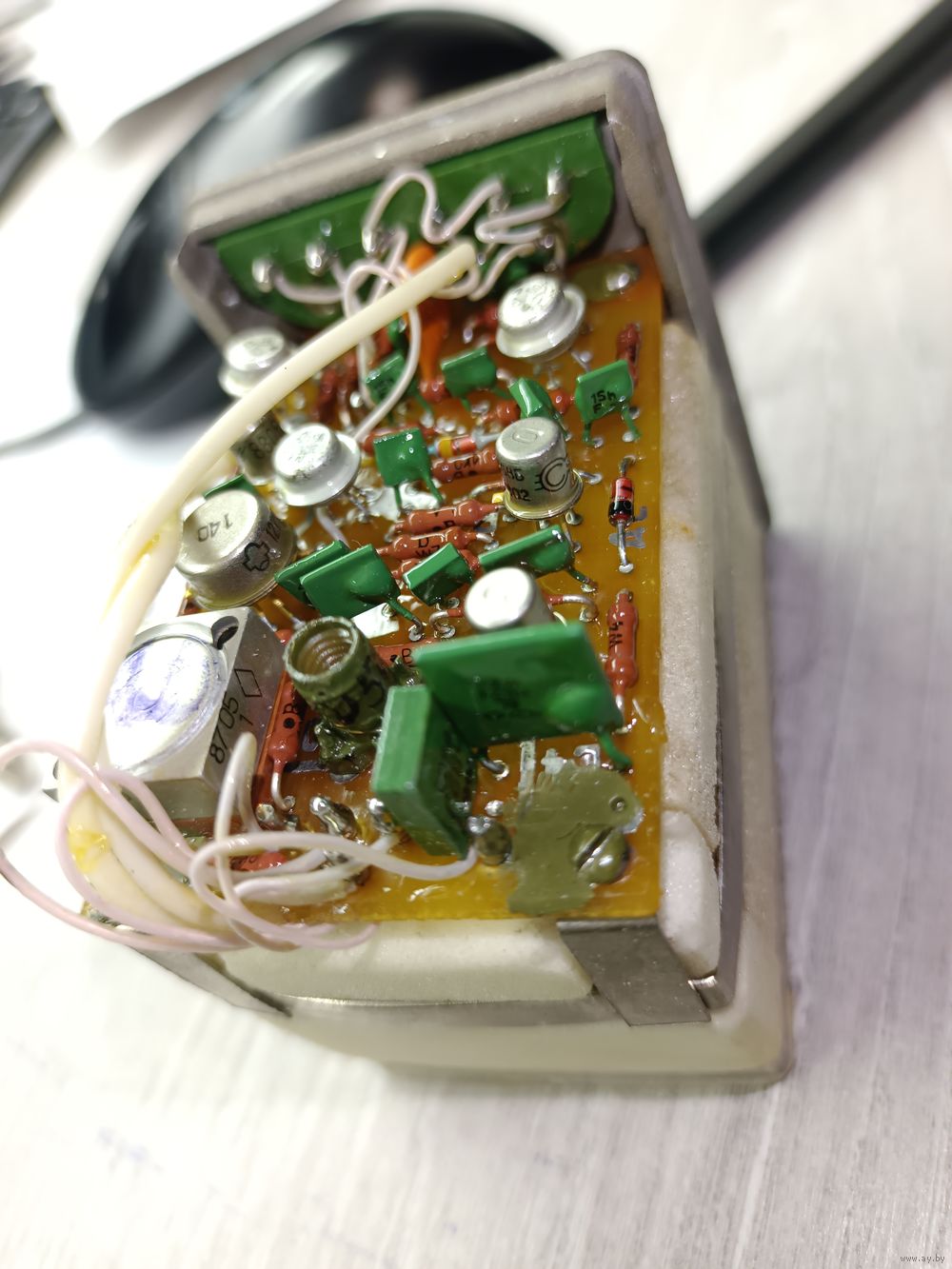

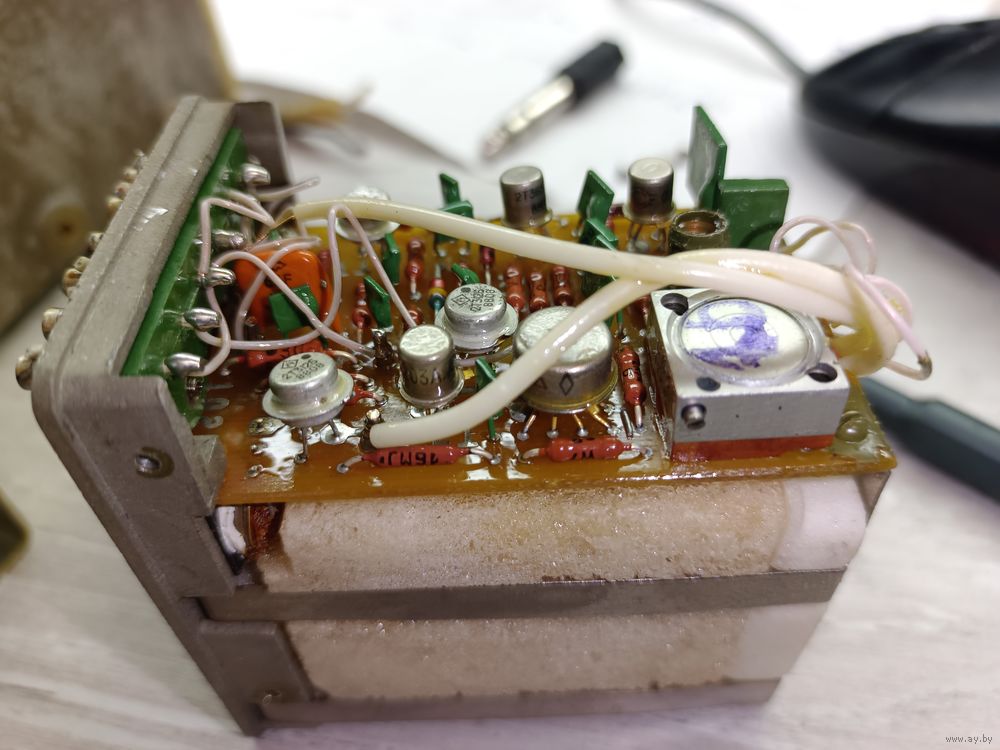

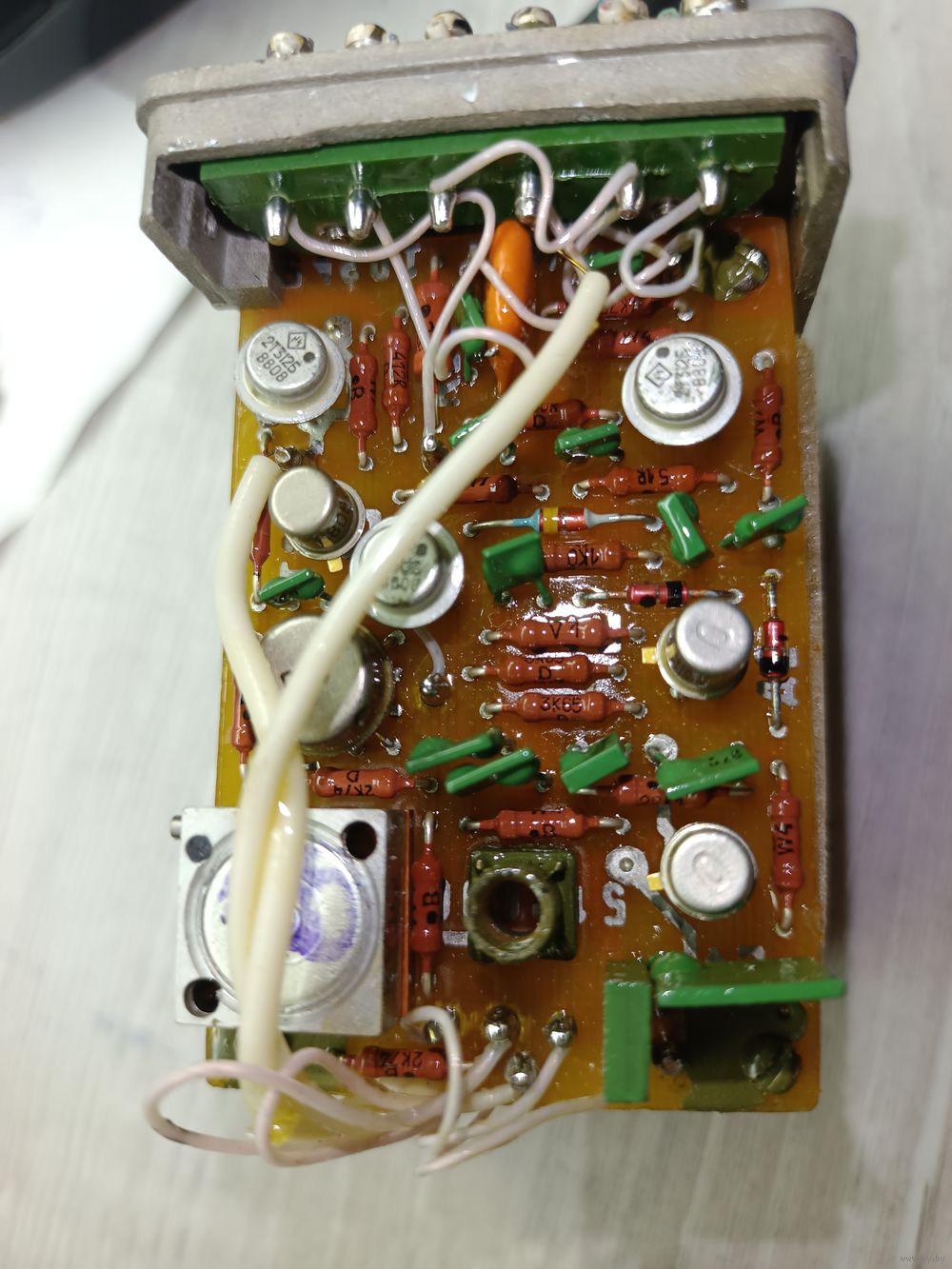

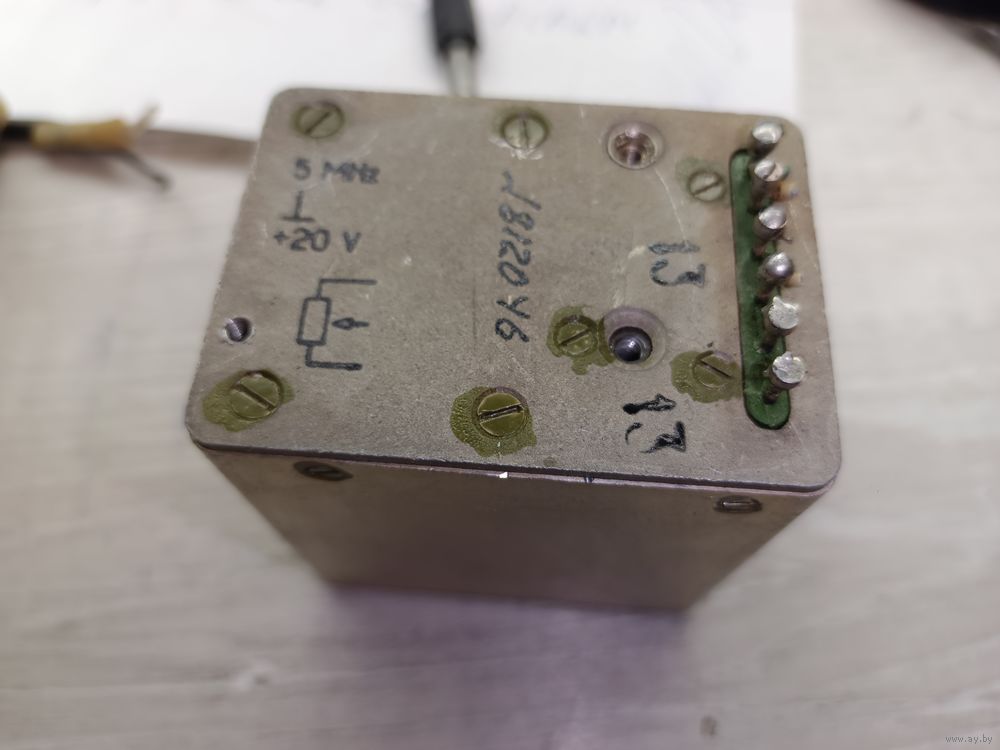

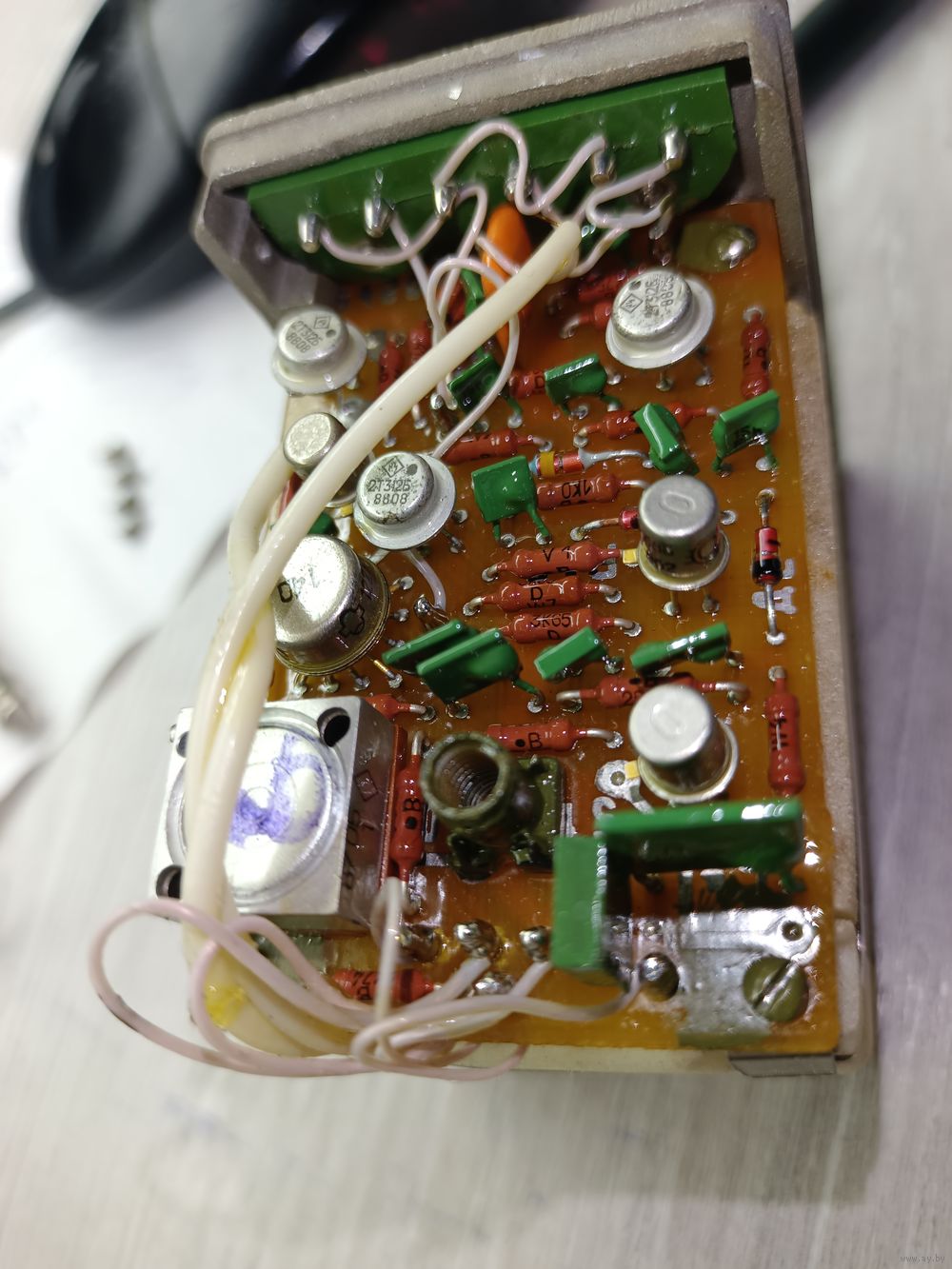

Исправный Частотомер Ч3-64 Генератор образцовой частоты 5МГц исправный

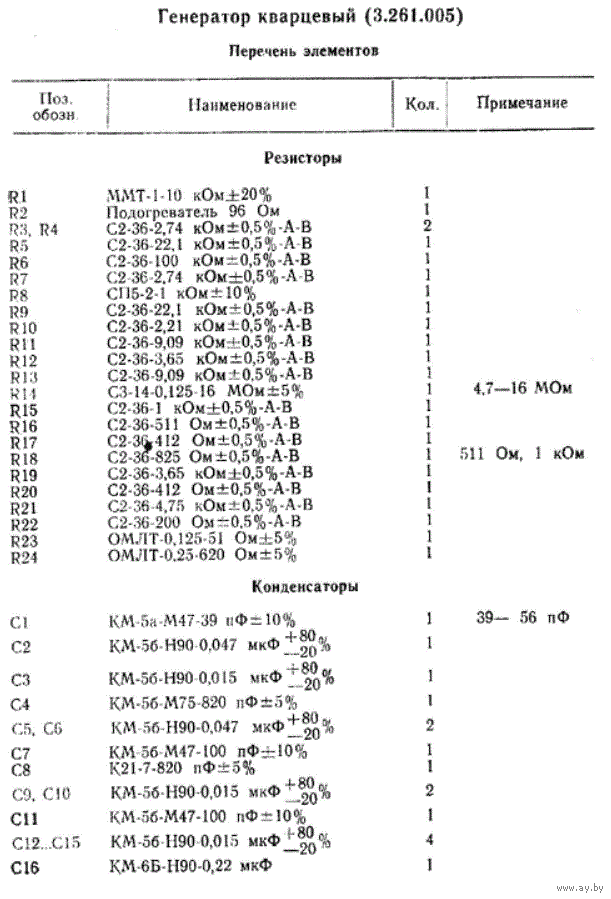

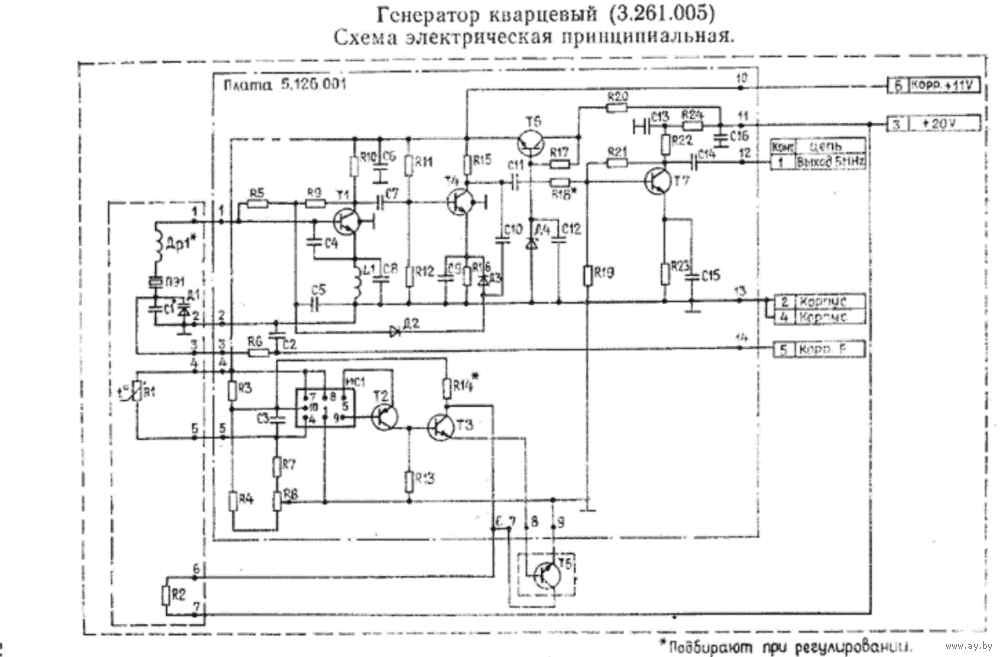

  • 5.18. Генератор кварцевый 3.261.0055.18.1. Общее назначение и функциональное разделениеКварцевый генератор служит источником высокостабильного опорного сигнала с частотой 5 МГц. Функционально он разделен на две основные части:
    • Собственно генератор: Состоит из задающего каскада, усилителя АРУ (автоматической регулировки уровня) и оконечного каскада.
    • Схема управления термостатом: Термостат пропорционального типа для стабилизации температуры.

      • 5.18.2. Задающий каскад

      • Схема: Выполнен по схеме ёмкостной трёхточки с общим эмиттером на транзисторе Т1.
      • Возбуждение резонатора: Для обеспечения возбуждения кварцевого резонатора, работающего на третьей механической гармонике, в эмиттерную цепь транзистора Т1 включен контур L1, С8, имеющий ёмкостной характер на частоте возбуждения.
      • Коррекция частоты: Последовательно с кварцевым резонатором включены дроссель Др1 и конденсатор С1. Их подбирают для установки частоты генерации, близкой к 5 МГц.
      • Подстройка частоты: Параллельно конденсатору С1 включен варикап Д1. Его ёмкость изменяется в зависимости от постоянного напряжения, поступающего с потенциометра "КОРРЕКЦ ЧАСТ", расположенного на задней панели прибора. Это позволяет плавно изменять частоту выходного сигнала.

      5.18.3. Система АРУ и выходной каскад

      • Назначение АРУ: Автоматическая регулировка уровня обеспечивает необходимую (точную) мощность рассеивания на кварцевом резонаторе, что обуславливает высокую стабильность частоты.
      • Принцип работы: Сигнал с коллектора транзистора Т1 поступает на усилитель АРУ, который содержит:
        • Усилительный каскад на транзисторе Т4.
        • Детектор с удвоением напряжения на диодах Д2 и Д3.
      • Выпрямленный сигнал подается в цепь коллекторной стабилизации рабочей точки транзистора Т1 задающего каскада. Это автоматически изменяет его базовый ток и устанавливает необходимый режим работы.
      • Выходной каскад: С усилителя АРУ сигнал поступает на оконечный каскад на транзисторе Т7, выполненный по схеме с общим эмиттером. Сигнал с его коллектора подается на выход генератора.
      • Питание: Задающий каскад, усилитель АРУ, корректор частоты и входная часть схемы управления термостатом питаются от внутреннего стабилизатора напряжения на транзисторе Т5 и стабилитроне Д4.

      5.18.4. Система термостабилизации

      • Размещение: Кварцевый резонатор и элементы коррекции частоты размещены внутри цилиндра подогревателя одноступенчатого термостата.
      • Датчик температуры: Расположен в стенке цилиндра под обмоткой подогревателя. Обмотка выполнена из манганинового провода, намотанного бифилярно на внешней поверхности цилиндра.
      • Схема управления: Датчик температуры R1 вместе с резисторами R3, R4, R7, R8 образует измерительный мост.
      • Усилитель рассогласования: В диагональ моста включен дифференциальный усилитель на микросхеме МС1. Усиленный сигнал разбаланса с её выхода поступает на каскад усиления постоянного тока, собранный на транзисторах Т2, Т3, Т6 и входном дифференциальном каскаде.
  •  Можно использовать для проверки качества осциллографов
    • Доставка и оплата
    Доставка из города Бобруйск, Беларусь
    Отправка почтой в другой город по стране
    Передача лично
    Невозможен возврат товара после покупки
    Невозможно выслать в другую страну
    Расчет наличными лично с продавцом при получении лота
    Безналичный расчет
    Полная предоплата до отправки лота по почте
    Наложенный платеж при получении лота на почте
