| Состояние | Хорошее |

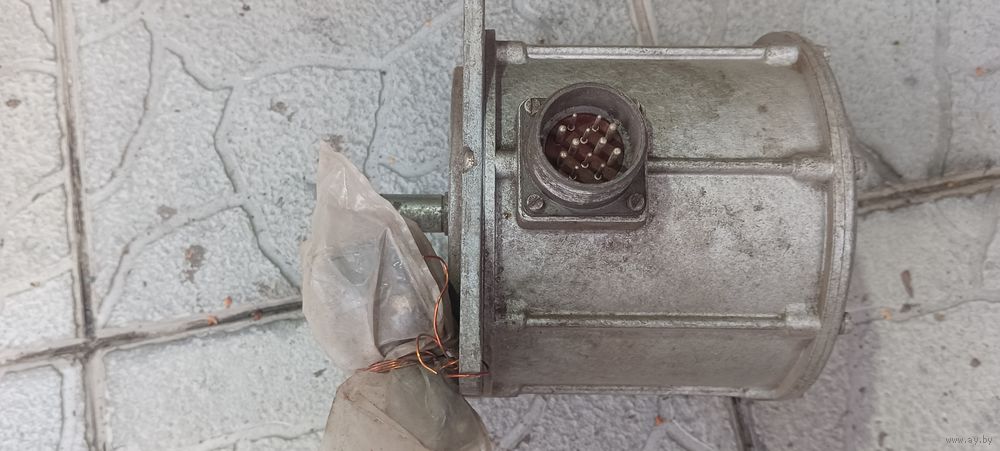

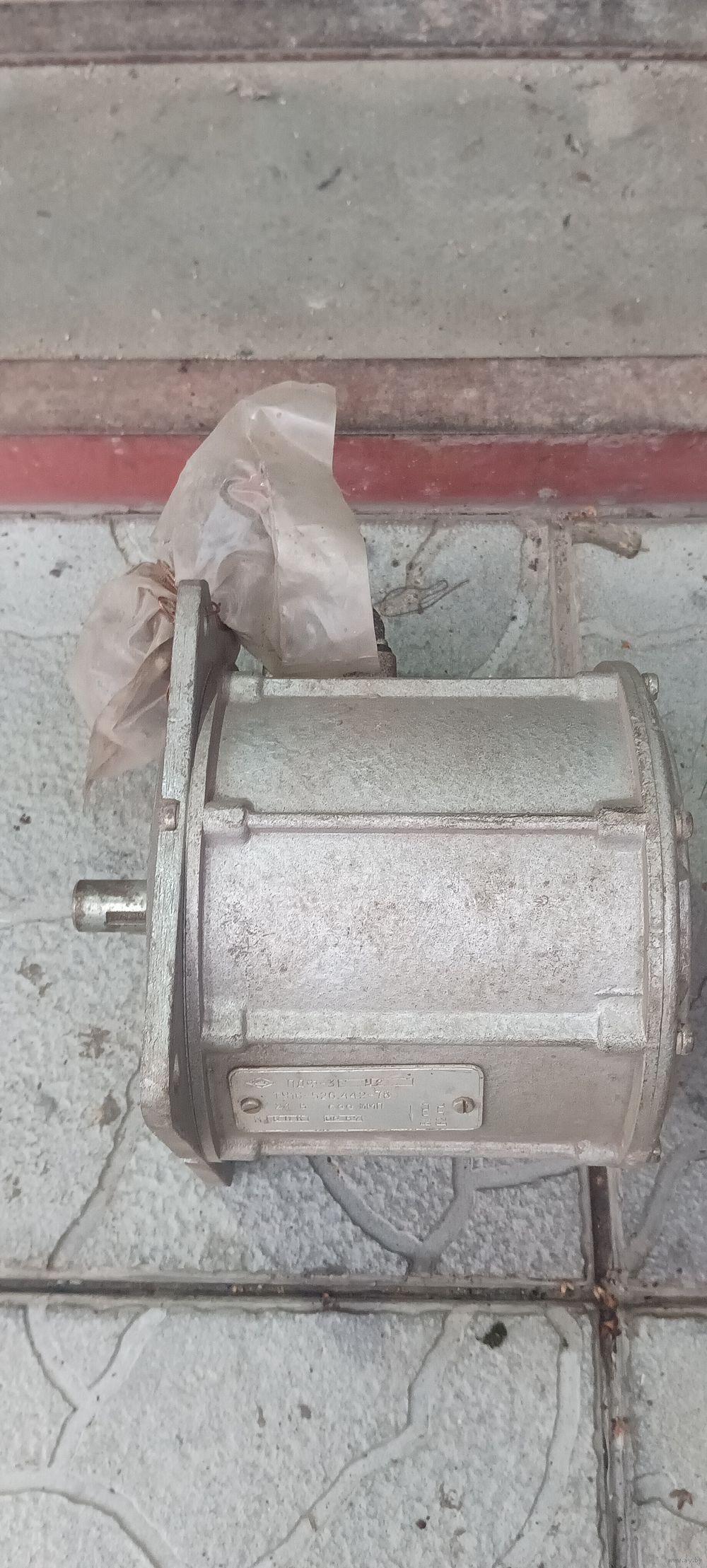

Датчик перемещения дискретный фотоэлектрический предназначен для преобразования перемещения (угла поворота) рабочих органов промышленных механизмов в число импульсов и угловой скорости в частоту следования импульсов.
Датчик ПДФ-3М является автономным изделием.
Датчик ПДФ-3МВ является модулем для комплектации путевых бесконтактных выключателей типа ВПФ11-01.
Датчик исполнения У2 может эксплуатироваться в районах с холодным климатом в условиях, соответствующих климатическому исполнению „ХЛ" категории размещения 3 по ГОСТ 15150-69.
Выходные сигналы датчика - две серии импульсов по двум раздельным каналам. Число импульсов на оборот в каждой серии — 600.
Пример условного обозначения: ПДФ-3М У2, где
ПДФ - перемещения, дискретный, фотоэлектрический;
3 - номер разработки;
М – модернизированный (В - для выключателей ВПФ11-01);
У2 - климатическое исполнение.
Номинальное напряжение питания, В: 24
Напряжение выходных сигналов, В: сигнал "1" – 24, сигнал "0" – 0,5
Максимальная частота вращения входного вала, об/мин: 3 000
Число импульсов на оборот вала: 600
Потребляемый ток, мА: не более 300
Климатическое исполнение: У2
Степень защиты: IP54
Габаритные размеры, мм: 150*160*172
Масса , кг: не более 4
Коррозийная активность атмосферы соответствует группе С3 - для датчиков климатического исполнения У; группе Ж1 - для датчиков климатического исполнения Т по ГОСТ 15150-69.
Степень защиты – IР54 по ГОСТ 14254-96.
Группа механического исполнения – М1 по ГОСТ 17516.1-90.
|
|
