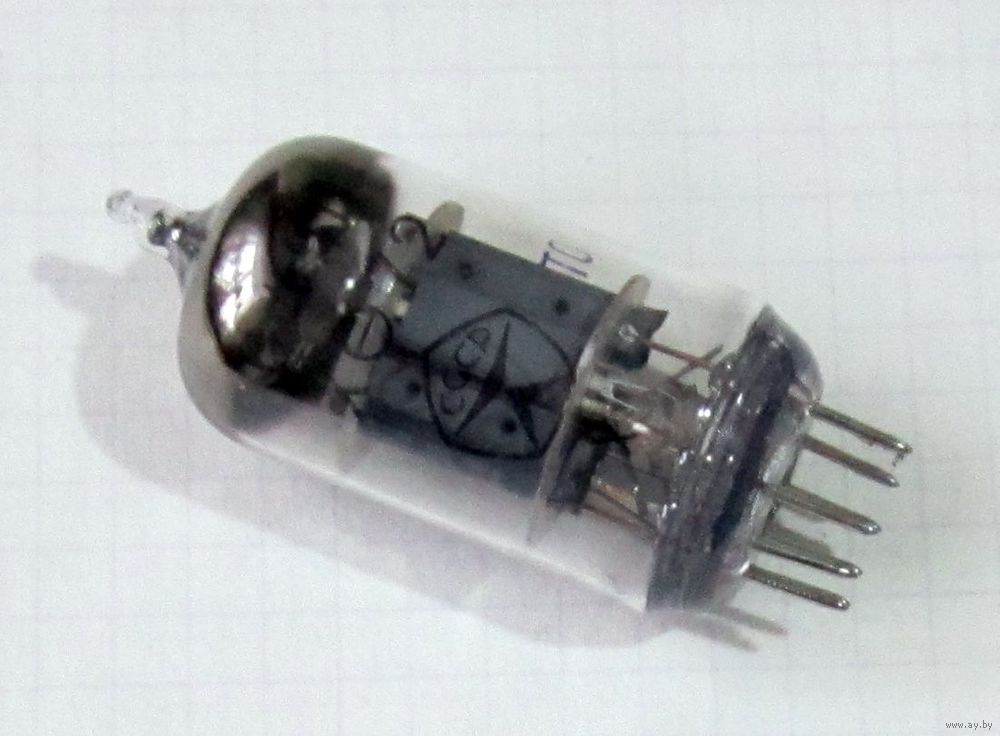

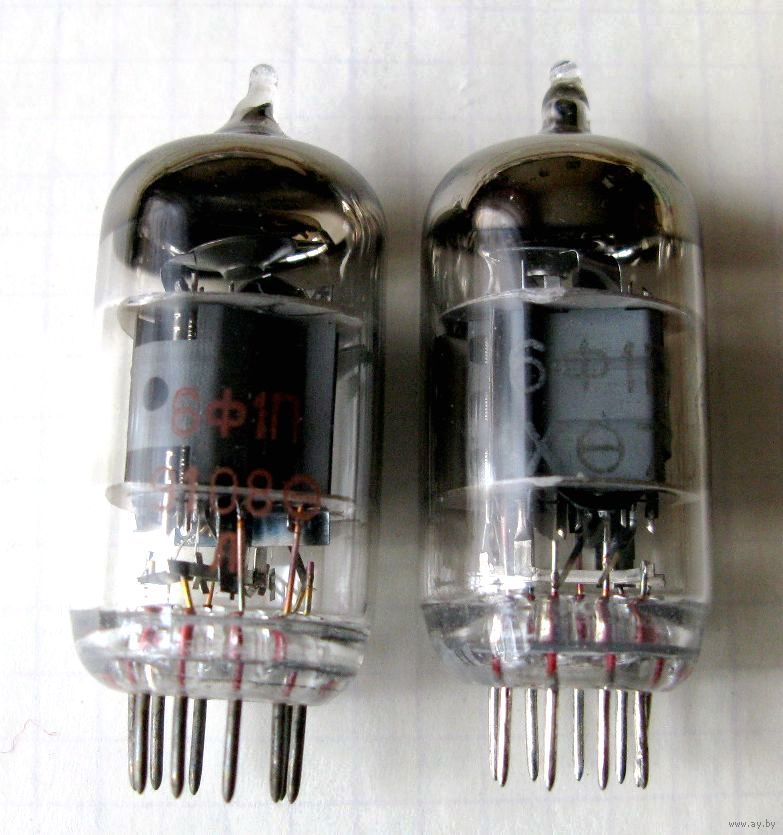

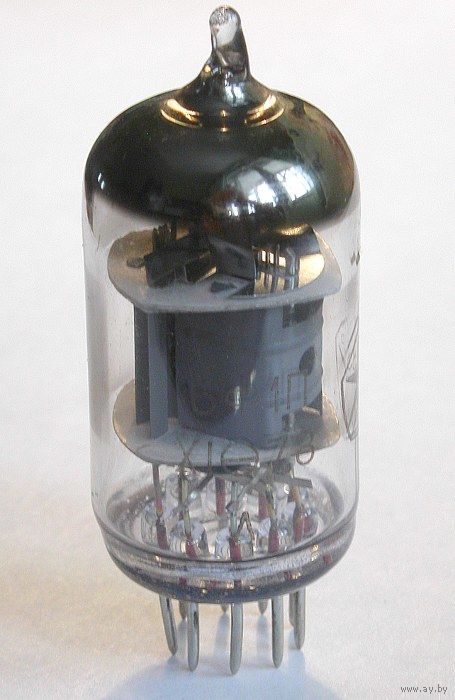

Электронная лампа 6Ф1П (Триод-пентод)

Завершён4 августа в 22:15:05
2
9
№ 5034443346Хорошее состояние
Описание лота
Состояние Хорошее
Исправна

Триод-пентод 6Ф1П предназначен для работы в качестве гетеродина и преобразователя частоты супергетеродинных приемников, в схемах УПЧ и в предварительных каскадах НЧ.

Катод - оксидный косвенного накала

Работает в любом положении

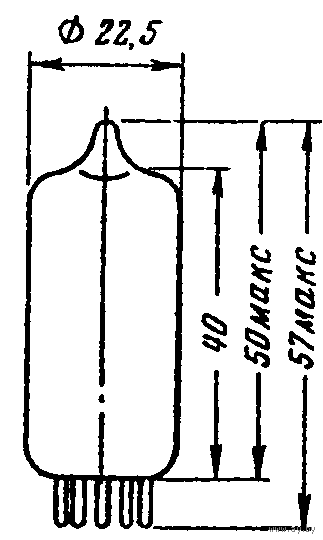

Выпускается в стеклянном пальчиковом оформлении

Цоколь - штырьковый с пуговичным дном. Штырьков - 9. Присоединительный стандарт - РШ8.

Масса ~ 20 г.

Номинальные электрические данные лампы 6Ф1П:

- Напряжение накала, В                            - 6,3

- Напряжение на аноде триода, В        - 100

- Напряжение смещения на сетке триода, В  - минус 2

- Напряжение на аноде пентода, В     - 170

-Напряжение на второй сетке пентода, В      - 170

- Напряжение смещения на первой сетке пентода, В – минус 2

- Мощность, рассеиваемая анодом, предельная ... 2,5 Вт

- Ток в цепи накала, мА                             - 430

- Ток в цепи анода триода, мА                               - 13

- Ток в цепи анода пентода, мА            - 10,5

- Ток в цепи второй сетки пентода, мА             - не более 4

- Крутизна характеристики триода, мА/В        - 5

- Крутизна характеристики пентода, мА/В     - 6,2

- Коэффициент усиления триода          - 20

- Внутреннее сопротивление пентода, Мом                - 0,4

Зарубежные аналоги: ECF80, 6BL8, ECF82, 6AX8, 6U8, 6LN8, 6C16, 6HL8.

Варианты практического применения:

- Двухтактный УНЧ на "телевизионных" лампах и трансформаторах ТН:    http://www.radiolamps.ru/articles/pp/tubeamp_26.html

- Ламповый двухкаскадный усилитель с минимальным набором деталей: http://dnua.info/10466-6f1p.html

- Простой ламповый усилитель Ю. Большова на 6Ф1П, 6П14П (10Вт): http://radiolamp.net/news/175-prostoj-lampovyj-usilitel-bolshova-na-6f1p-6p14p-10vt.html

Доставку оплачивает покупатель.

Доставка и оплата
Доставка из города Лепель, Беларусь
Отправка почтой в другой город по стране
Передача лично
Невозможен возврат товара после покупки
Невозможно выслать в другую страну
Расчет наличными лично с продавцом при получении лота
Безналичный расчет
Полная предоплата до отправки лота по почте
