| Состояние | Отличное |
| Проверена на работоспособность испытателем ламп. | |
Предназначена для широкополосного усиления напряжения высокой частоты во входных каскадах радиоэлектронных устройств.
Хорошо работает в УНЧ в сочетании с мощными выходными лампами 6П1П, 6П3С, 6П14П и др. При использовании в УНЧ на сопротивлениях каскад даёт большое усиление, позволяющее сократить до минимума общее количество каскадов усиления.
Катод оксидный косвенного накала.

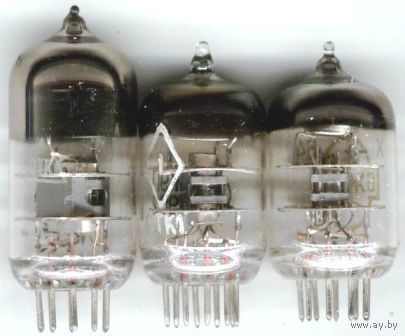

Выпускается в стеклянном пальчиковом оформлении. Цоколь 9-штырьковый с пуговичным дном (РШ8).
Два вывода катода служат для лучшей развязки цепи анода и цепи управляющей сетки.

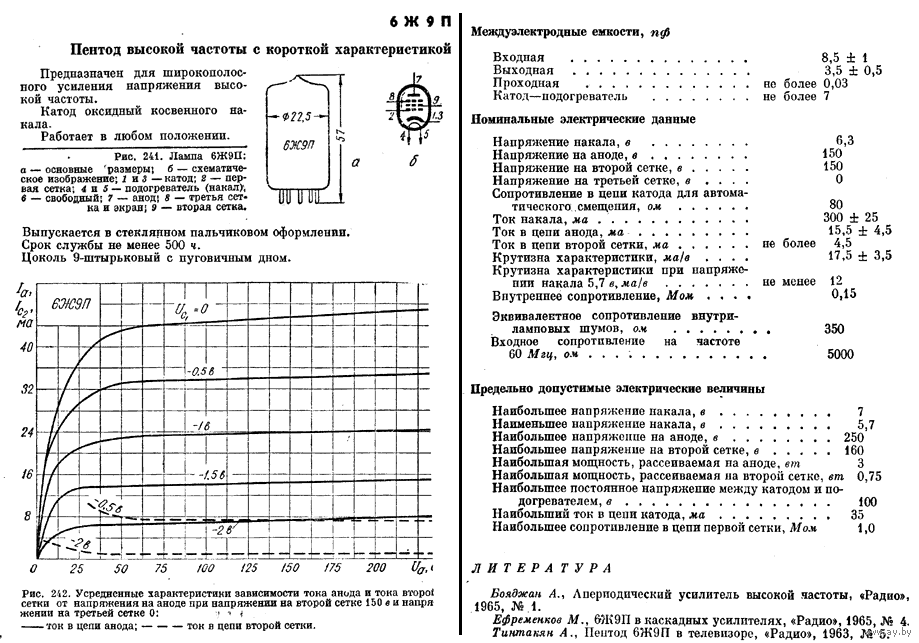

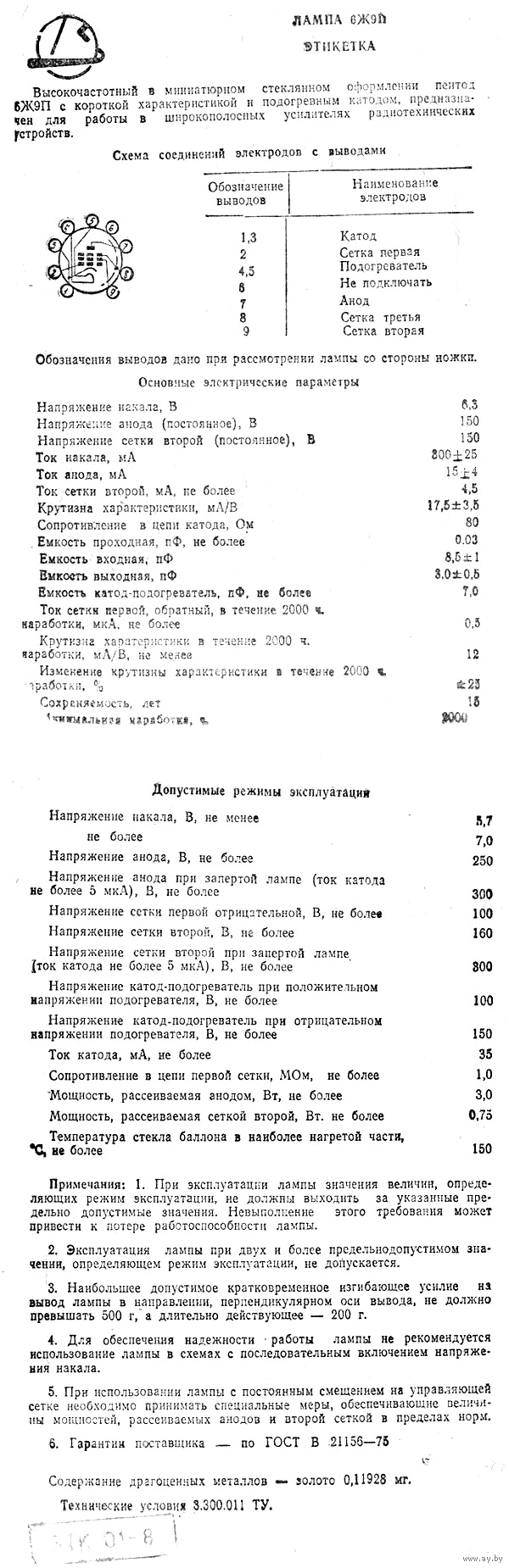

Номинальные электрические данные:
Напряжение накала, В 6,3
Напряжение на аноде, В 150
Напряжение на второй сетке, В 150
Напряжение на третьей сетке, В 0
Сопротивление в цепи катода для автоматического смещения, Ом 80
Ток накала, мА 300
Ток в цепи анода, мА 15,5
Ток в цепи второй сетки, мА не более 4,5
Крутизна характеристики, мА/В 17,5
Крутизна характеристики при напряжении накала 5,7 В, мА/В
не менее 12
Внутреннее сопротивление, МОм 0,15
Эквивалентное сопротивление внутриламповых шумов, Ом 350
Входное сопротивление на частоте 60 МГц, Ом 5000
Зарубежные аналоги: E180F, E186F, EF861, 6688.
Варианты применения: http://www.radiolamp.ru/shem1/pages/168/;http://www.radiolamp.ru/shem/convert/?no=3
Доставку оплачивает покупатель.
|
|
