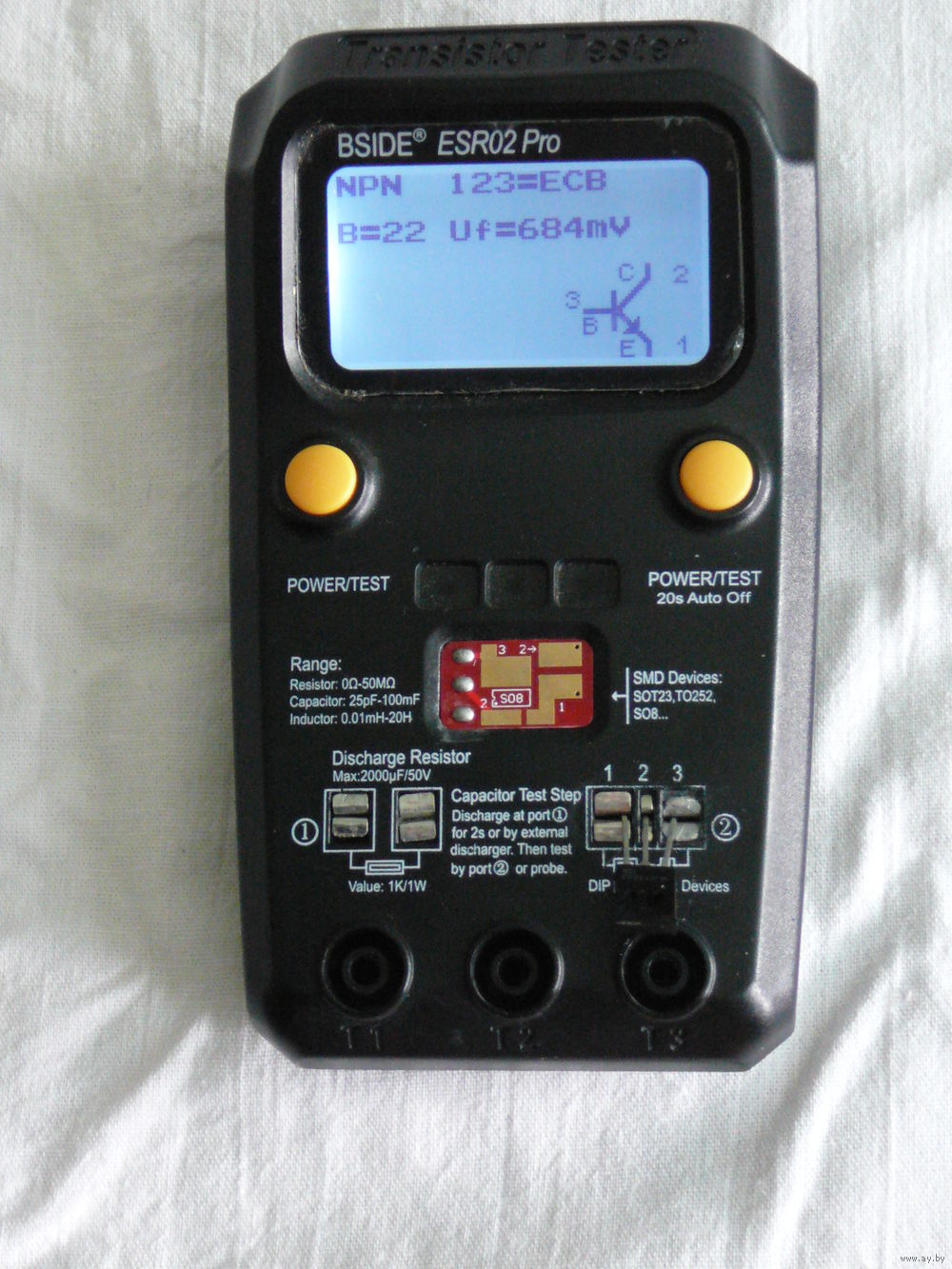

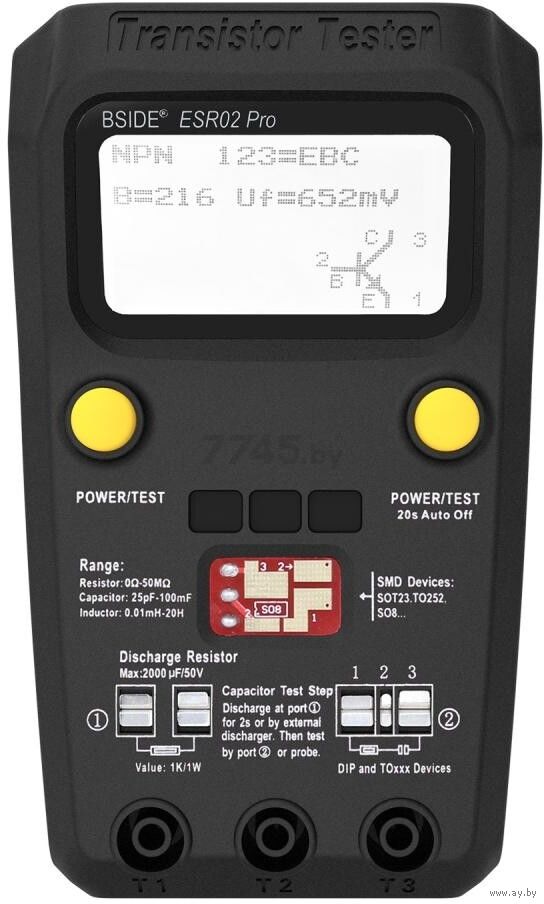

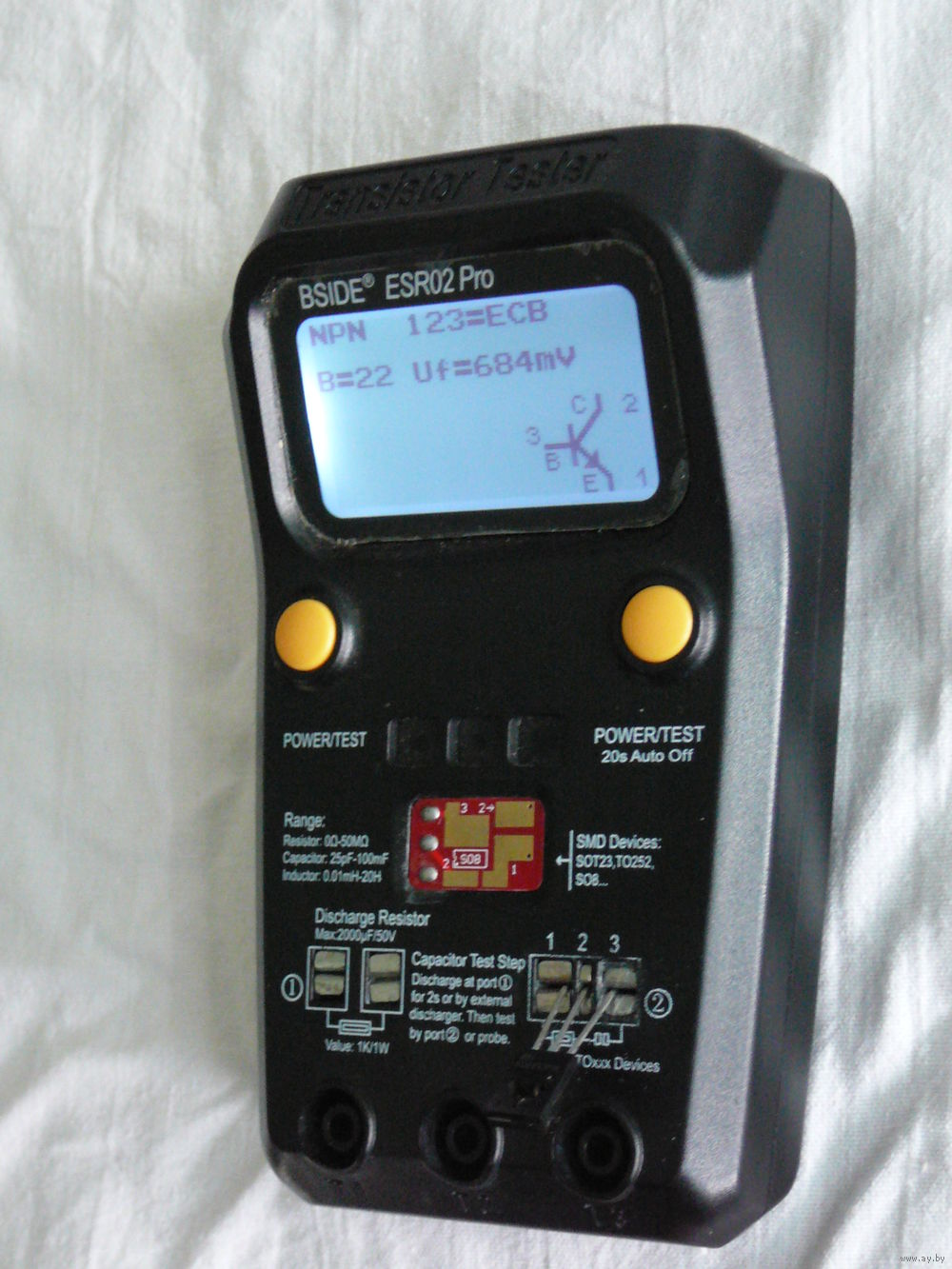

BSIDE ESR02 Pro Instruction ( Транзистор Тестер )
1. ОПИСАНИЕ
Этот тестер представляет собой небольшой инструмент для инженеров, специалистов по обслуживанию электроникии заводов. Очень легко тестировать подключаемые и SMD-устройства, также можно тестировать различные типы диодов, триодов, тиристоров, МОППТ; способен анализировать тип устройства, полярность вывода, выход коэф. усил. тока, напряжение отпирания, ёмкость
Перехода полевого транзистора
• Типы компонентов: транзисторы (PNP, NPN, MOSFET, JFET), диоды и сдвоенные диоды, резисторы, конденсаторы, индуктивности, тиристоры, триаки (симисторы), стабилитроны, чип-резисторы
• Типы корпусов: SOT23, Т0252, S08, TOxxx, DIP, 0603, 0805, 1206
• Сопротивление: 0,01 Ом ... 50 МОм
• ёмкость: 1 пФ ... 100 000 мкФ
• ESR (эквивалентное последовательное сопротивление) от 2 мкФ до 10 мФ: разрешение 0,01 Ом

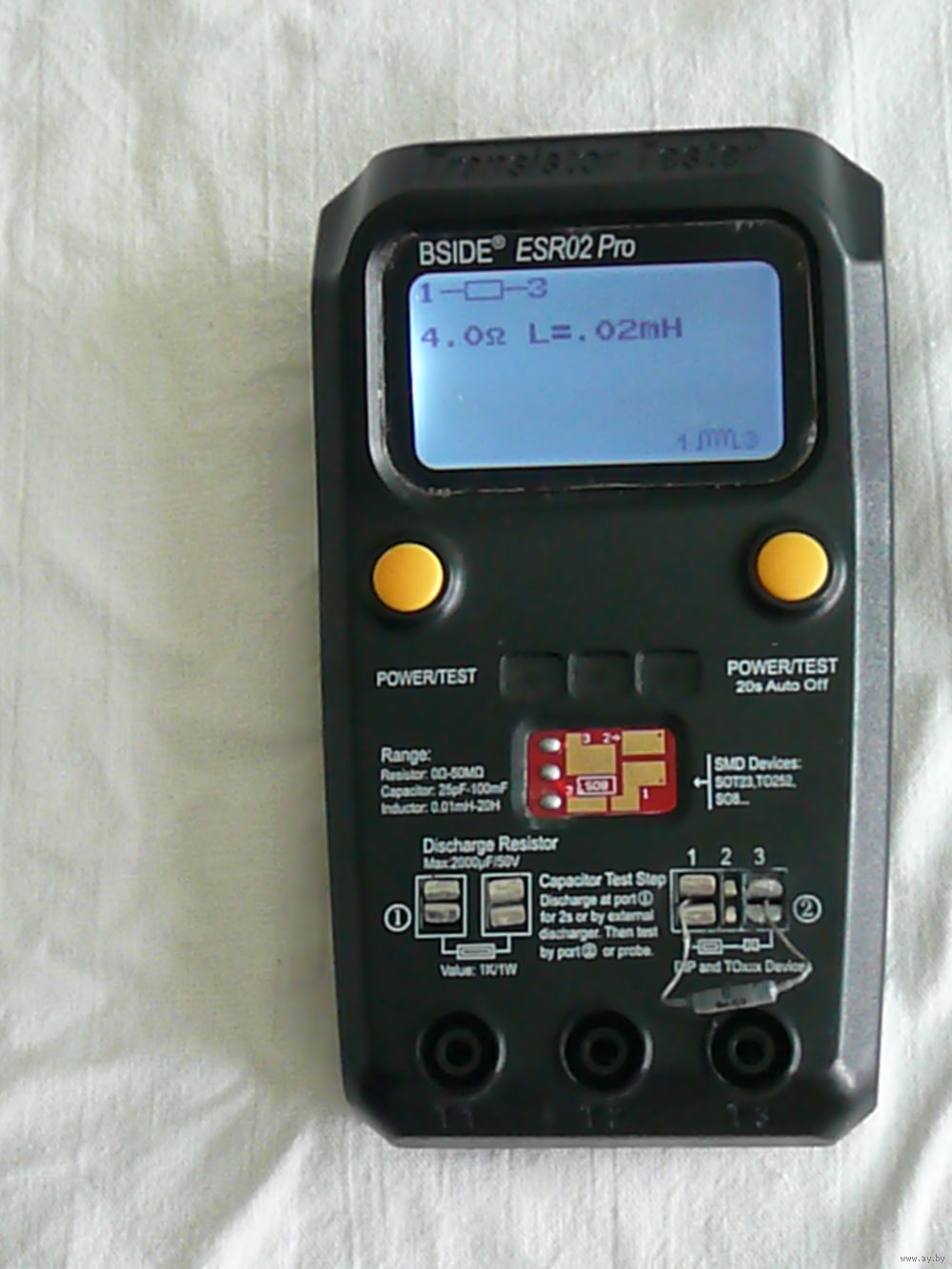

• Индуктивность: 0,01 мГн ... 20 Гн. Если сопротивление более 2,1 кОма, то индуктивность будет определяться как резистор.
• Дисплей: ЖК 128 х 64 с подсветкой и регулируемым контрастом
• Дополнительные функции:
Генератор: 1 Гц ... 2 МГц амплитуда 5В
ШИМ генератор: 10 бит 7,8 кГц
• Автоотключение питания: 20 секунд после завершения теста
• Самокалибровка
• Индикатор разряда батарей
• Питание: батарея 1 шт. 9 В тип 6F22 (в комплекте)

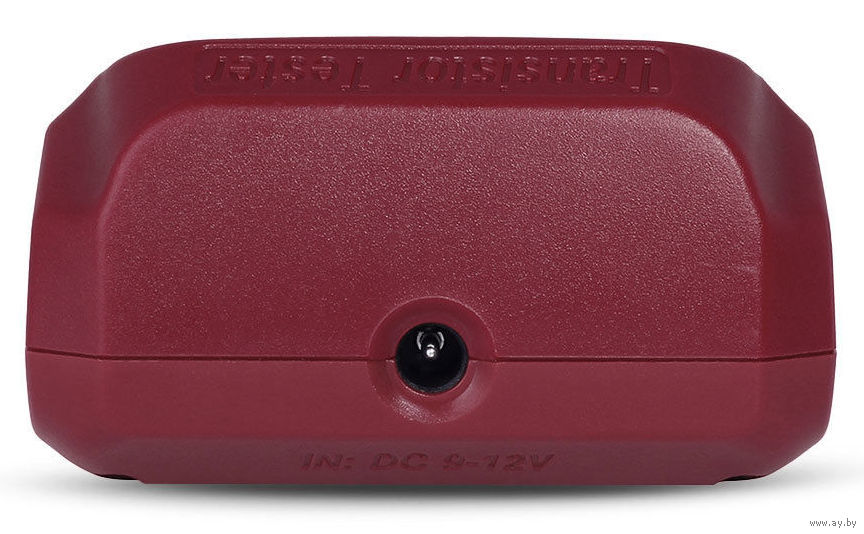

• Разъем для подключения внешнего источника питания: 9 В - 12В
• Сертификат: ЕАС
• Комплект поставки:
прибор, батарея, инструкция по эксплуатации

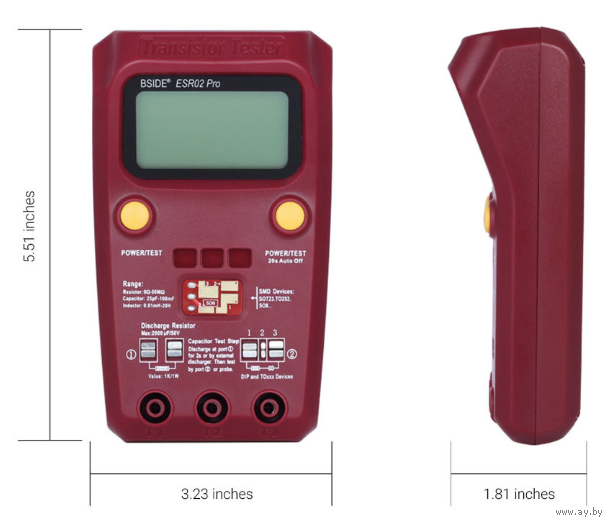

• Размеры прибора: 140 х 82 х 46 мм
• Вес прибора: 200 г
• Габариты упаковки: 175 х 100 х 60 мм
. ОПИСАНИЕ ФУНКЦИЙ
• Автоматическое определение типов: биполярных транзисторов NPN и PNP, полевых МОП-транзисторов с N- и P-каналом, полевых транзисторов JFET, диодов, двойных диодов, тиристоров и триаков.
• Измерение коэффициента усиления по току (hFE) и порогового напряжения база-эмиттер биполярных транзисторов
• Обнаружение защитного диода биполярных транзисторов и полевых МОП-транзисторов
• Измерение порогового напряжения затвора и значения емкости затвора MOSFET транзисторов
• Время измерения: около 2-х секунд (для больших конденсаторов и индуктивностей может быть больше)
• Три контейнера для размещения мелких компонентов
• Гнезда поддерживает различные типы корпусов деталей
• Гнездо для разряда конденсаторов
• Таблица качества электролитических конденсаторов по значению ESR (для справки) на задней крышке
|
|
