| Состояние | Хорошее |

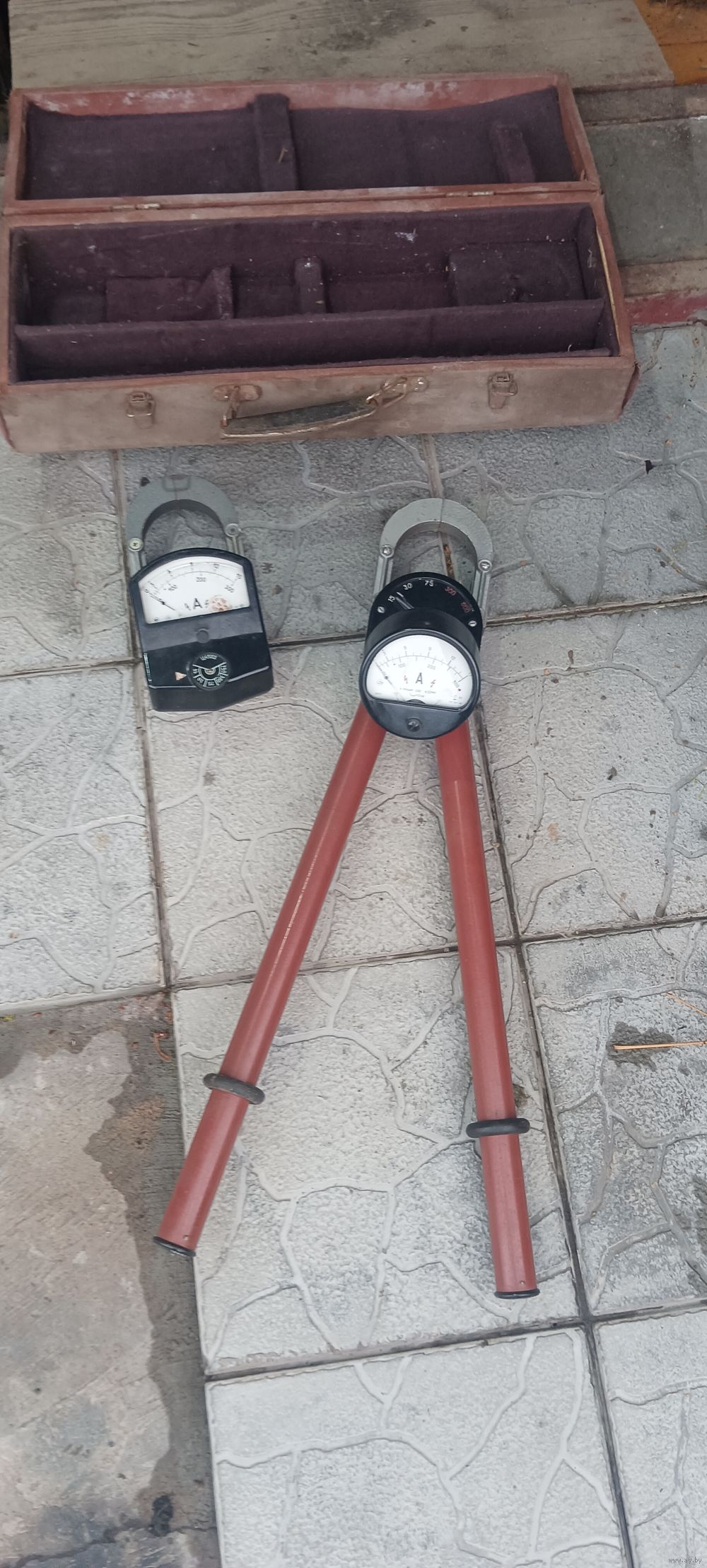

Клещи электроизмерительные ц-90 предназначены для кратковременного измерения тока без разрыва токовой цепи в высоковольтных сетях переменного тока.
Технические характеристики Ц90:
Диапазон измерений - от 0 до 600 А.
Класс точности - 4.
Поддиапазон измерений Ц90:
- от 0 до 15 А;
- от 0 до 30 А;
- от 0 до 75 А;
- от 0 до 300 А;
- от 0 до 600 А.
Параметры переменного тока высоковольтных сетей:
- напряжение - не более 10 кВ;
- частота - 50 Гц.
Форма кривой - синусоидальная.
Испытательное напряжение прочности изоляции между магнитопроводом и концами ручек захвата клещей электроизмерительных Ц90 - 40 кВ.
Размер окна магнитопровода - не более 75×76 мм.
Разъём магнитопровода - не менее 70 мм.
Длина изолирующей части ручек - 380 мм.
Длина ручек-захвата - 130 мм.
Габаритные размеры - 772×315×165 мм.
Масса - не более 2,7 кг.
Клещи токоизмерительные Ц90 представляют собой сочетание трансформатора тока, имеющего разъемные магнитопроводы (в форме клещей), с выпрямительным измерительным прибором магнитоэлектрической системы.
Принцип действия токоизмерительных клещей состоит в том, что измерение тока производится с помощью трансформатора тока, вторичная обмотка которого замыкается на измерительную схему, причем роль первичной обмотки трансформатора играет шина или провод с измеряемым током.
Условия эксплуатации Ц90:
Температура окружающего воздуха - от -30° С до +40° С.
Относительная влажность при +30° С - до 90%.
Атмосферное давление - от 86 кПа до 106 кПа.
|
|
