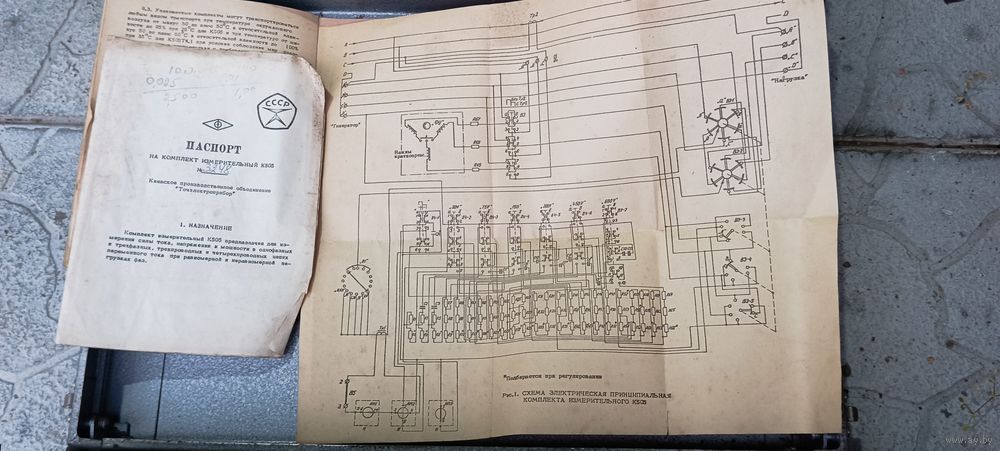

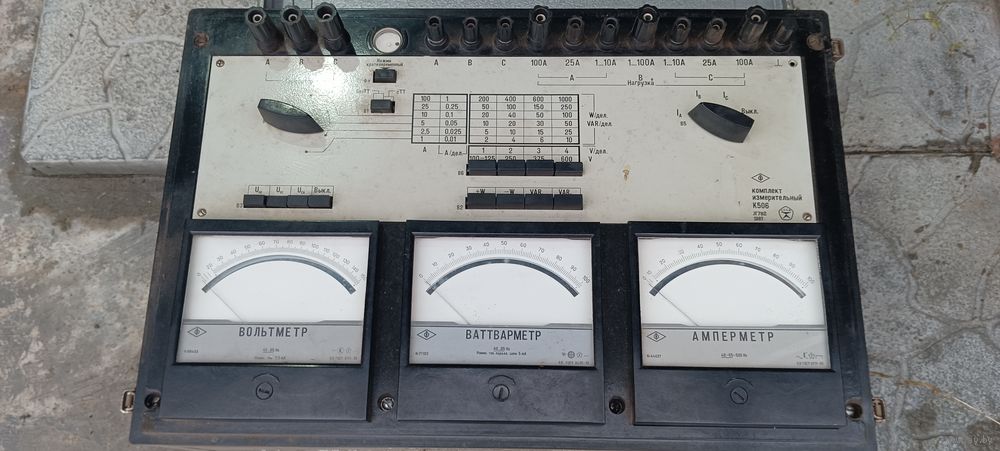

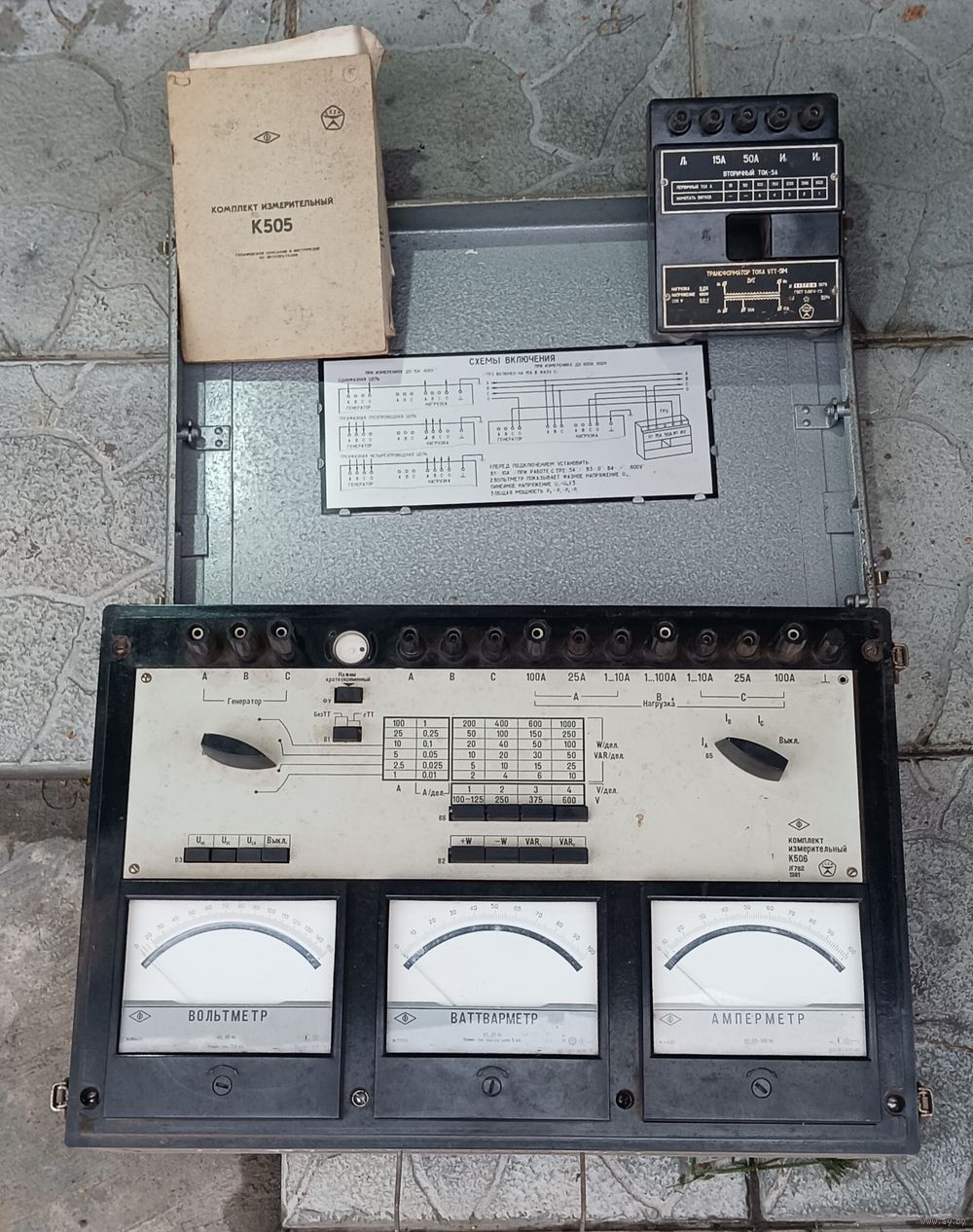

Комплект измерительный К505 предназначен для измерений силы тока, напряжения и мощности в однофазных и трехфазных трехпроходных и четырехпроходных цепях переменного тока при равномерной и неравномерной нагрузках фаз.
Комплект К505 применяется для наладки и эксплуатационного электрического контроля за промышленными установками, трансформаторами, генераторами, моторами, электрическими сетями.
ТЕХНИЧЕСКИЕ ДАННЫЕ

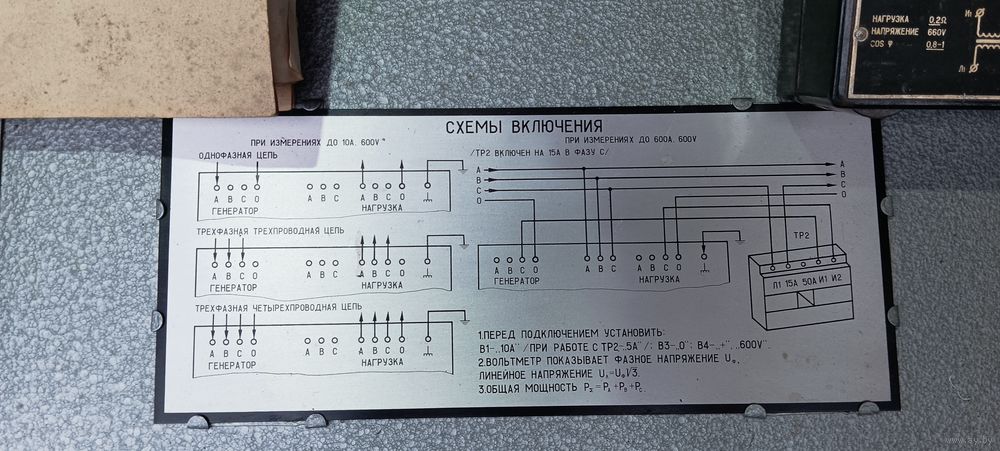

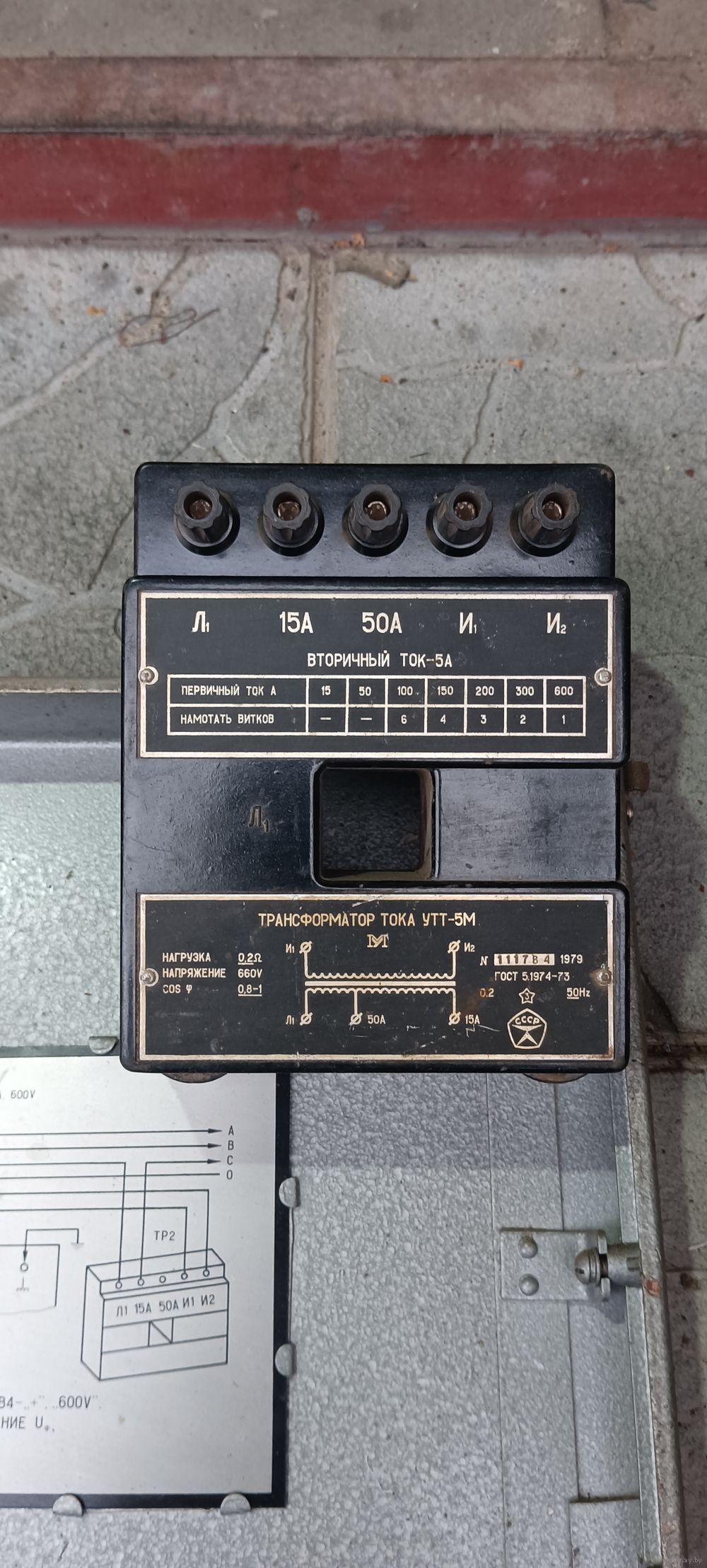

Встроенные в Комплект измерительный К505 приборы соответствуют классу точности 0,5 по ГОСТ 8711-60 - для амперметров и вольтметров; по ГОСТ 8478-60 - для ваттметров. Отдельный трансформатор тока УТТ-5М, предназначенный для расширения пределов измерения по току, соответствует классу точности 0,2 по ГОСТ 5.1074-73. Номинальный коэффициент мощности ваттметра – 1.
Основные параметры комплекта К505 приведены в табл. 1-3.
Нормальная область частот 40-65 Гц. Расширенная область частот 65-400Гц (для 75В); 65-500Гц (для 150-600В).
Параметры последовательных цепей, измеренные между входными и выходными зажимами комплекта К505 для той фазы, в которую включены измерительные приборы и встроенный трансформатор тока (без УТТ-5М), приведены в табл.2.
Номинальный ток и номинальные активные сопротивления параллельных цепей комплекта К505, измеренные между зажимом нулевого провода и зажимом любой из фаз при свободном положении кнопки фазоуказателя (фазоуказатель не включен), приведены в табл.3.
Основная погрешность приборов комплекта К505 в нормальной области частот от 40 до 65Гц при измерении токов до 10А, напряжения от 75 до 600В и мощностей, соответствующих указанным величинам токов и напряжений, не превышает ±0,5% от конечного значения рабочей части шкалы.
На пределе 30В основная погрешность приборов комплекта К505 в нормальной области частот не превышает ±1,0% от конечного значения рабочей части шкалы на всех токах до 10А.
Изменение показании приборов комплекта К505, вызванное изменением частоты от верхней границы нормальной области до любого значения в расширенной области частот, не превышает ±0,5% от конечного значения рабочей части шкалы.
Время успокоения подвижной части приборов комплекта К505 не более 4 с.
По степени защищенности от влияния внешних магнитных полей Комплект измерительный К505 относится ко II категории по ГОСТ 1843-59. По устойчивости к механическим воздействиям при эксплуатации Комплект измерительный К505 относится к обыкновенным по ГОСТ 1845-59.
Габаритные размеры комплекта 505x330x190мм, масса комплекта (с УТТ-5М) не более 15 кг.
|
|
