Модуль А4 цветного телевизора 3УСЦТ. Децимальный номер изделия 2.087.036
Входное напряжение - сеть 220 V (через плату фильтра питания ПФП).
Выходные напряжения:
- 12 V (напряжение стабилизируется дополнительно электронным компенсационным стабилизатором в составе МП-1)
- 15 V (для питания УЗЧ)
- 28 V (для питания кадровой развёртки телевизора)
- 135 V (для питания строчной развёртки телевизора)
Номинальная суммарная мощность, снимаемая со вторичных цепей модуля питания около 80 Вт, максимальная (по некоторым источникам) - до 150 Вт.

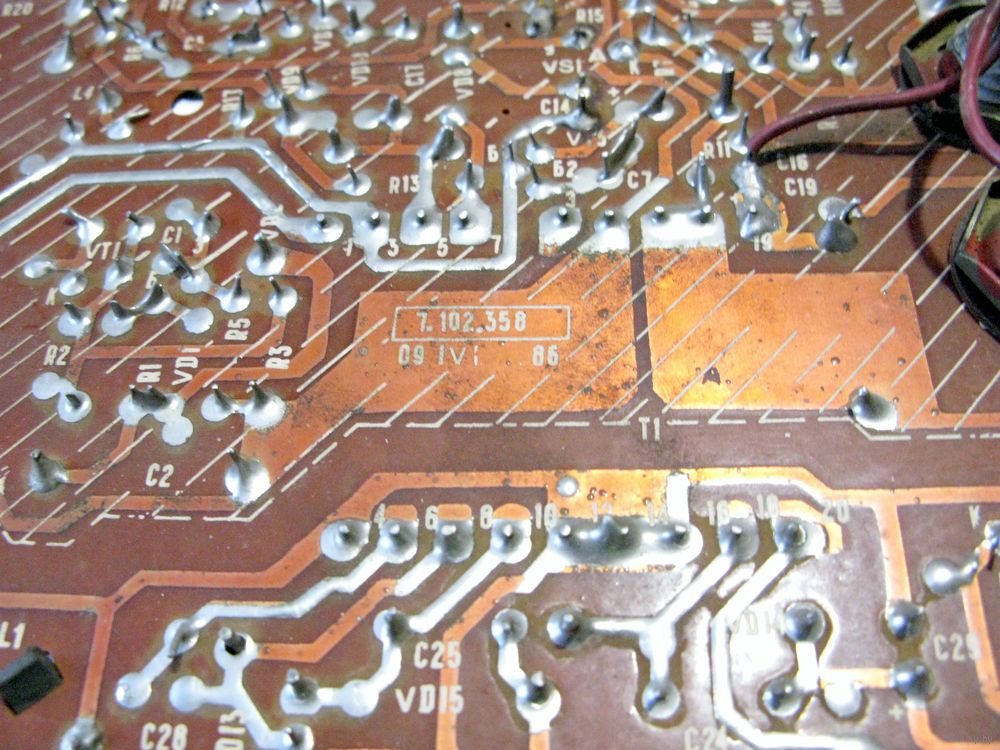

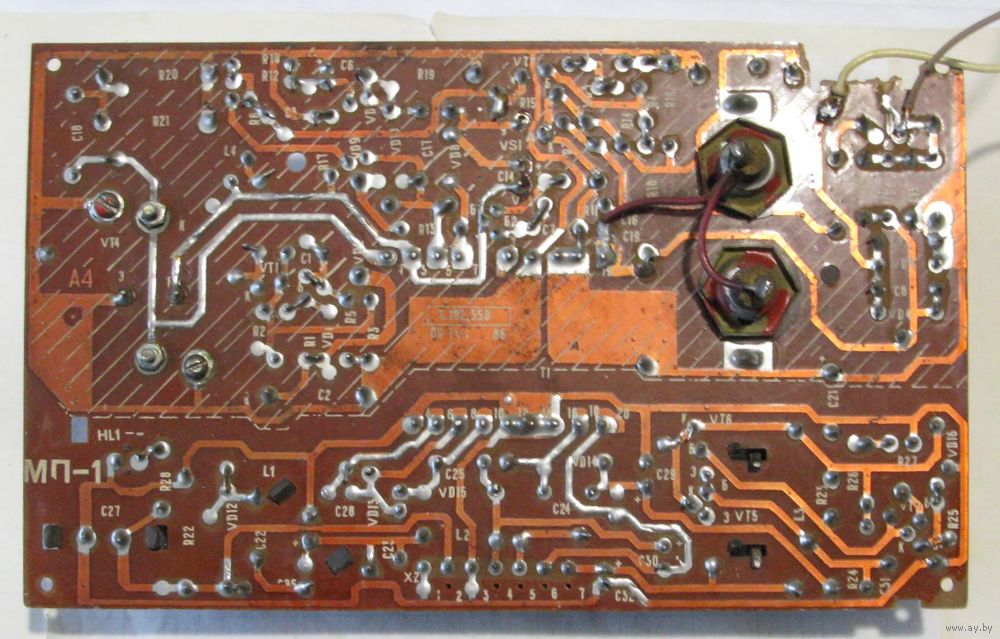

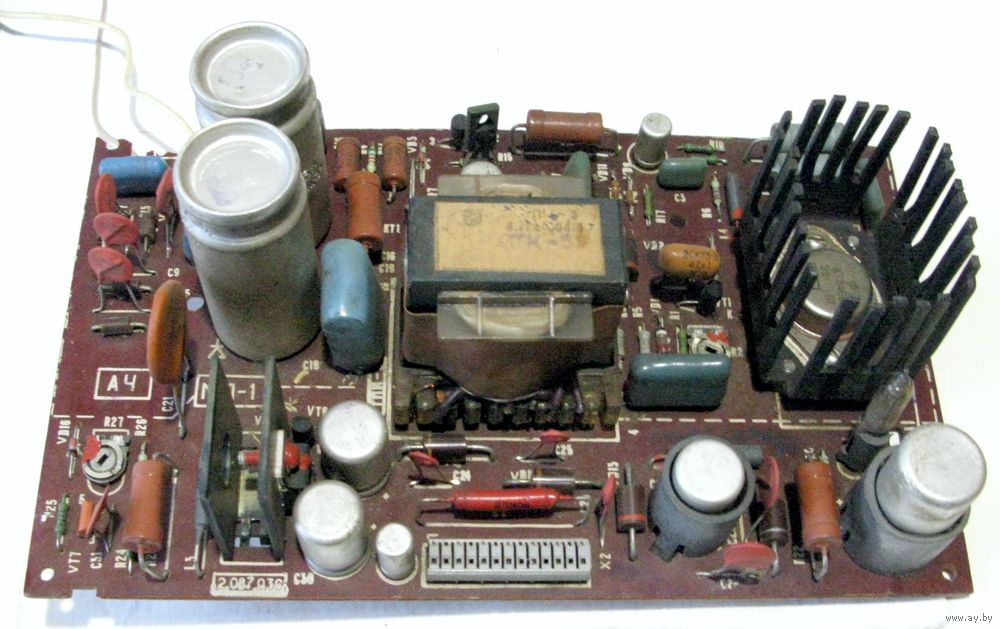

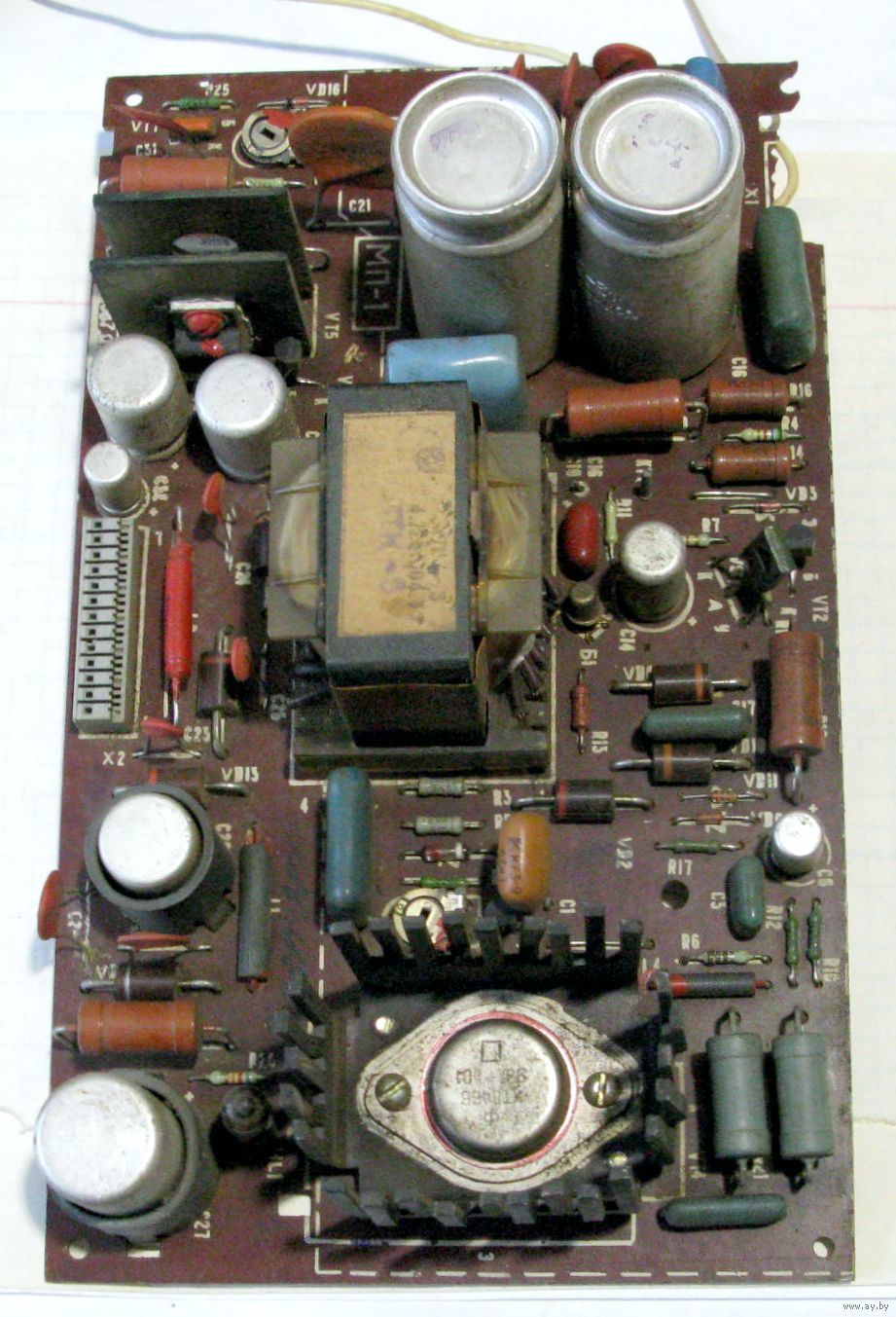

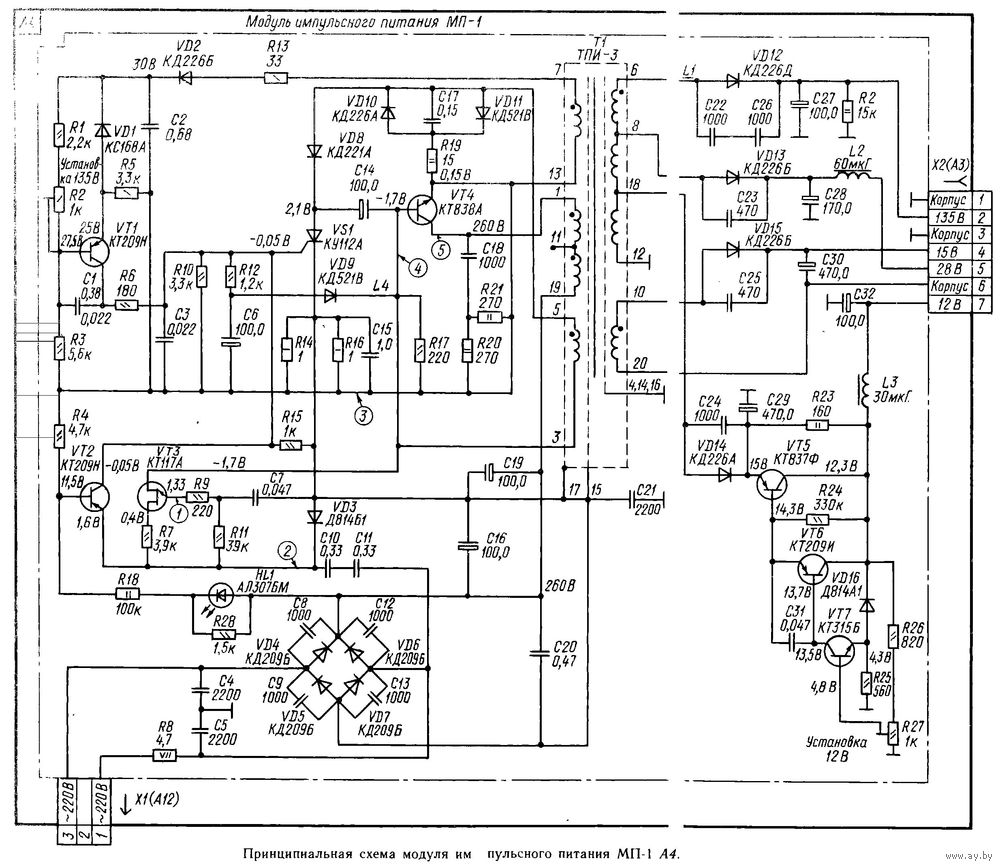

В модуле установлены (основные р/элементы):
- трансформатор ТПИ-3
- высоковольтный транзистор КТ-838А (на радиаторе)
- транзисторы КТ-209И - 3 шт.
- однопереходный транзистор КТ117А
- транзистор КТ837Ф (на радиаторе)
- тиристор КУ112А
- стабилитроны Д814В, Д814А и КС168А
- диоды КД209Б - 4 шт.
- диоды КД226Б - 7 шт.
- диоды КД521В - 2 шт.
- конденсаторы К73-17 - 7 шт.
- конденсатор К15-52200 пФ, 3 кВ
- конденсаторы К50-31 100 мкФ, 350 В - 2 шт.
- конденсаторы полярные К50-35 - 5 шт.

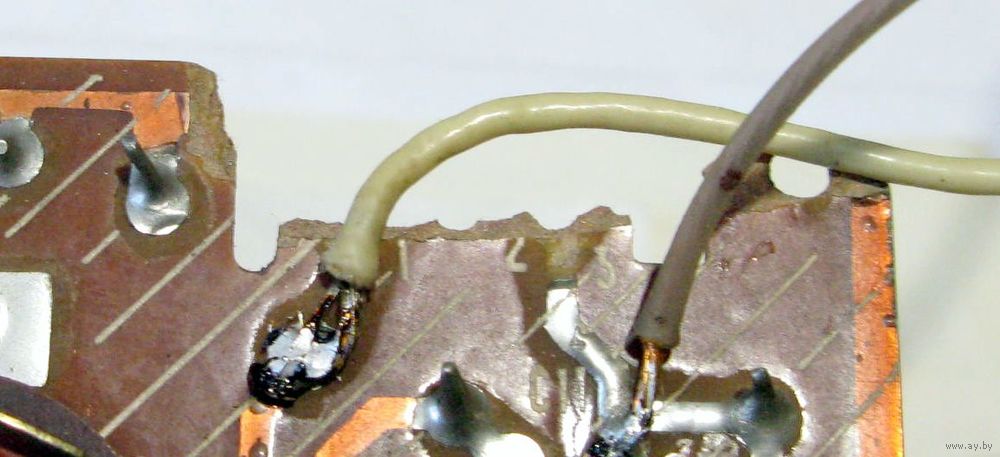

- соединитель Х1(А12) - вилка СНП-39-3В (для входного напряжения питания)
- гнездо Х2(А3) - ОНп-КГ-22-7/33х 7,7-Р50-13 (для вторичных выходных цепей питания)
Варианты применения - зарядное устройство автомобильных аккумуляторов (требует перемотки трансформатора ТПИ-4):- http://monitor.espec.ws/section44/topic148050.html
- Лабораторный источник питания из телевизора ("Радио Мир", 2004, #9, стр.18)
- Доработка вышеуказанного источника питания телевизора с целью получения зарядного устройства с максимальным током 7 А. ("Радио Мир", 2005, # 4, стр.16)
