| Состояние | Хорошее |
| Исправен | |

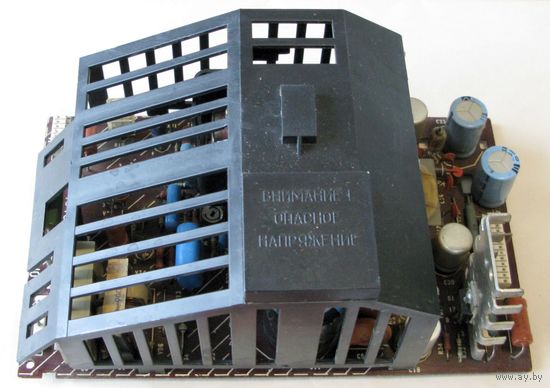

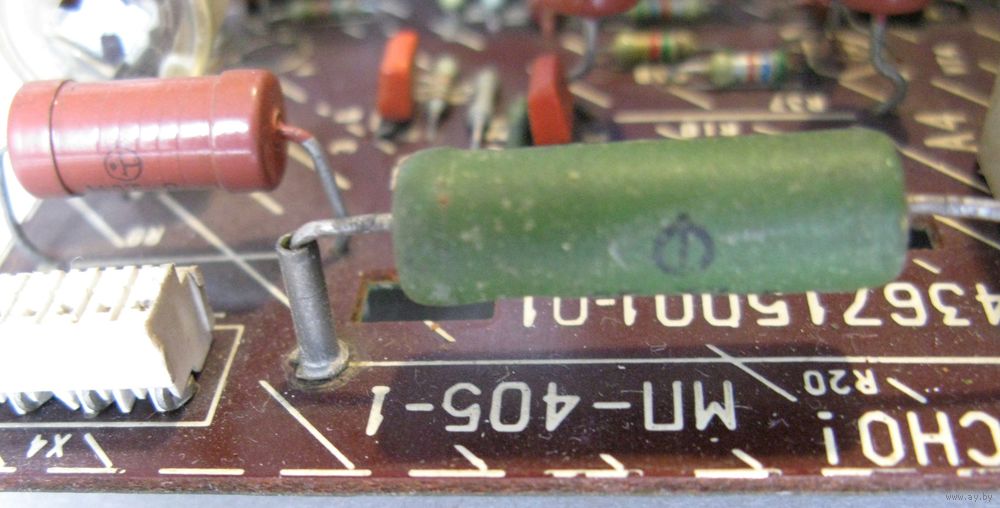

Модуль А4 цветного телевизора 4УСЦТ. Децимальный номер изделия 436715001-01
Использовался в телевизорах "Горизонт 51/61ТЦ421" и др.

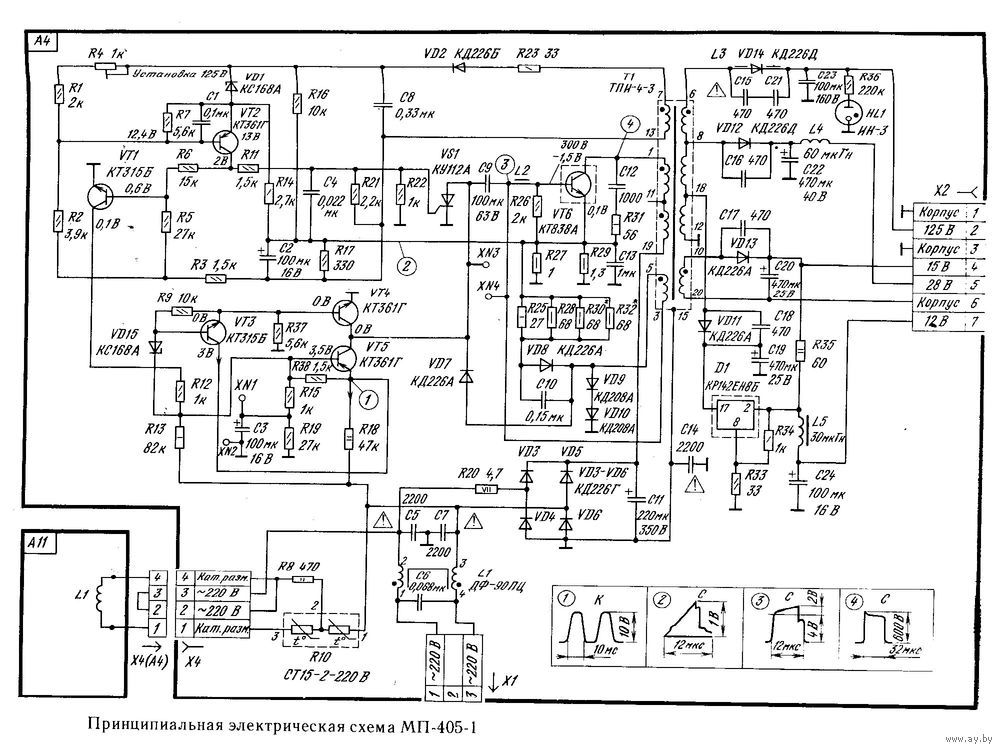

Модуль питания импульсного типа МП-405-1 служит для формирования вторичных питающих напряжений 125V; 28V; 15V; 12V, а также тока размагничивания для петли размагничивания кинескопа.
Входное напряжение – сеть 220 V
Выходные напряжения:
- 12 V (напряжение стабилизируется ИМС КР142ЕН8Б составе МП-405-1)
- 15 V (для питания УЗЧ)
- 28 V (для питания кадровой развёртки телевизора)
- 125 V (для питания строчной развёртки телевизора)
Номинальная суммарная мощность, снимаемая со вторичных цепей модуля питания около 80 Вт, максимальная (по некоторым источникам) – до 150 Вт.

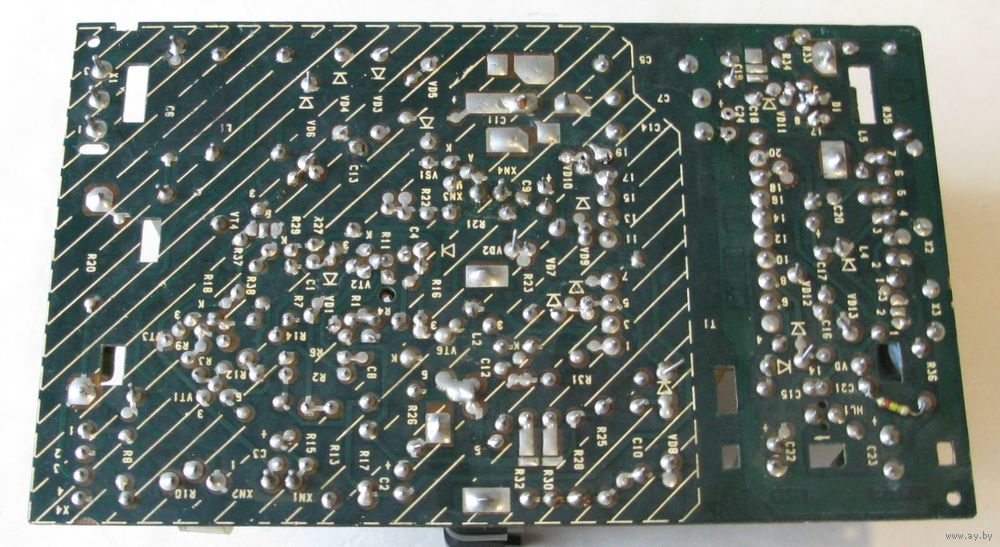

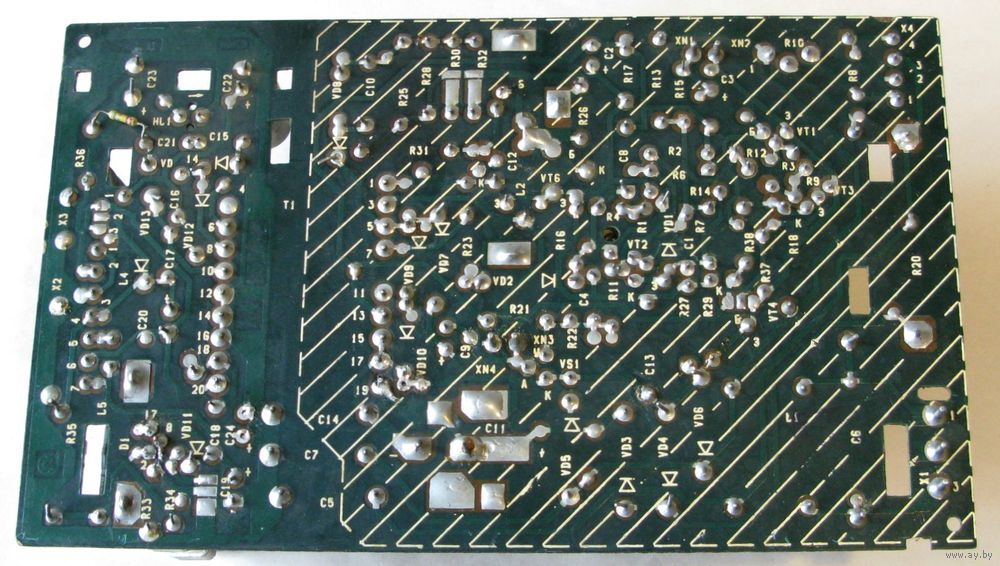

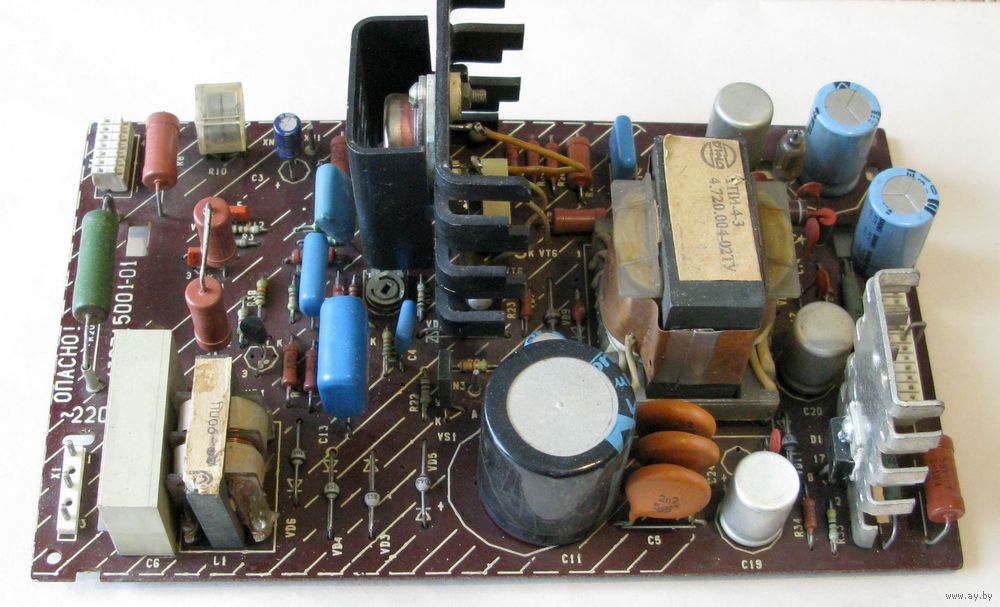

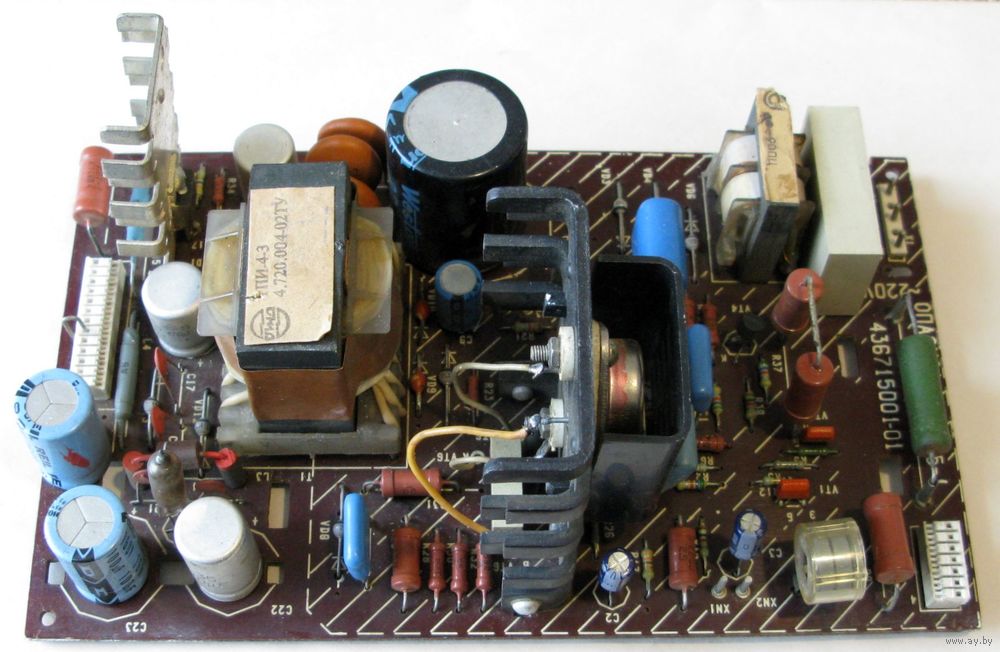

В модуле установлены (основные р/элементы):
- трансформатор ТПИ-4-3
- высоковольтный транзистор КТ-838А (на радиаторе)
- транзисторы КТ315Б - 2 шт.
- транзистор КТ361Г – 3 шт.
- тиристор КУ112А
- стабилитроны КС168А – 2 шт.
- диоды КД258 - 7 шт.
- диоды КД221 - 2 шт.
- конденсаторы К73-17 - 5 шт.
- конденсаторы К15-5 2200 пФ, 3 кВ – 3 шт.
- конденсаторы К50-31 220 мкФ, 350 В – 2 шт.
- конденсаторы полярные К50-35 – 8 шт.
- соединитель Х1– вилка СНП-39-3В (для входного напряжения питания)
- гнездо Х2(А3) - ОНп-КГ-22-7/33 х 7,7-Р50-13 (для вторичных выходных цепей питания)
- индикатор ИН-3 для индикации выпрямленного напряжения +125 В
