| Состояние | Хорошее |
| Исправен. Аккуратно демонтирован из аппаратуры. | |

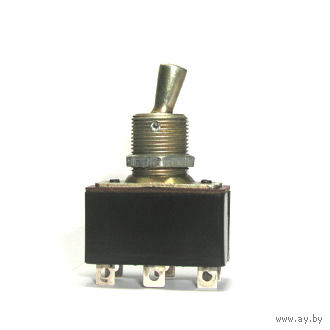

Назначение
Контактные тумблеры с ручным рычажным приводом для объемного монтажа. Область применения изделий чрезвычайно широка: радиотехника, приборостроение, специальная техника. Изделия используют для ручной коммутации низковольтных электрических цепей малой мощности, не требующих частого переключения.

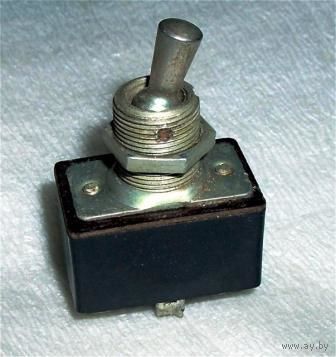

Конструкция и принцип действия
Изделия состоят из пластмассового корпуса с приклепанными к нему изнутри контактными элементами и наружными выводными зажимами. В качестве контактирующих элементов используются перекидные мостиковые контактные ламели с вклепанными в них серебросодержащими контактами. В металлическую верхнюю крышку запрессована резьбовая часть, за которую тумблер крепится с помощью гаек в эксплуатации. В резьбовой части изнутри сделана сферическая проточка, на которую опирается сферическим же утолщением рычаг рукоятки управления. В противоположном конце рычага выполнена проточка, в которую вставлена тонкая винтовая пружина и пластмассовый толкатель, с помощью которого и осуществляется «перекидывание» мостиковой ламели и замыкание или размыкание контактов.
Технические характеристики:
- Сопротивление контакта, не более, Ом - 0,02
- Электрическая прочность изоляции, В эфф. - 1100
- Сопротивление изоляции, МОм, не менее - 1000

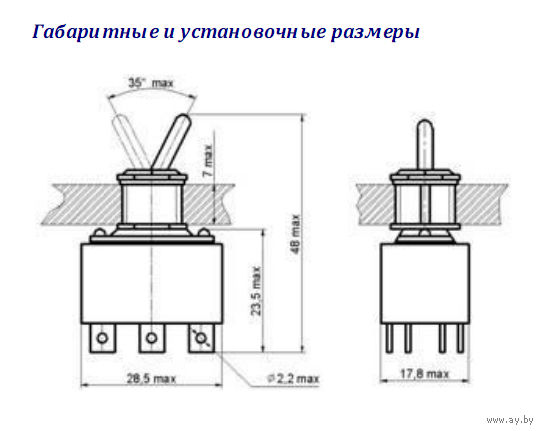

Габаритные размеры - 17.8 х 28.5 х 48.4 мм.
Диаметр посадочного отверстия - 12.1 мм.
-Масса, г, не более: - 33

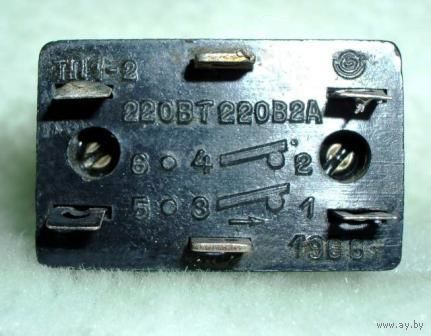

Электрические режимы коммутации:
- напряжение коммутации, В - от 1,6 до 250
- ток коммутации, А - до 2
- максимальная коммутируемая мощность при активной нагрузке, Вт - до 220
- максимальная коммутируемая мощность при индуктивной нагрузке, Вт - до 120
