| Состояние | Приемлемое |
| условно хорошее | |

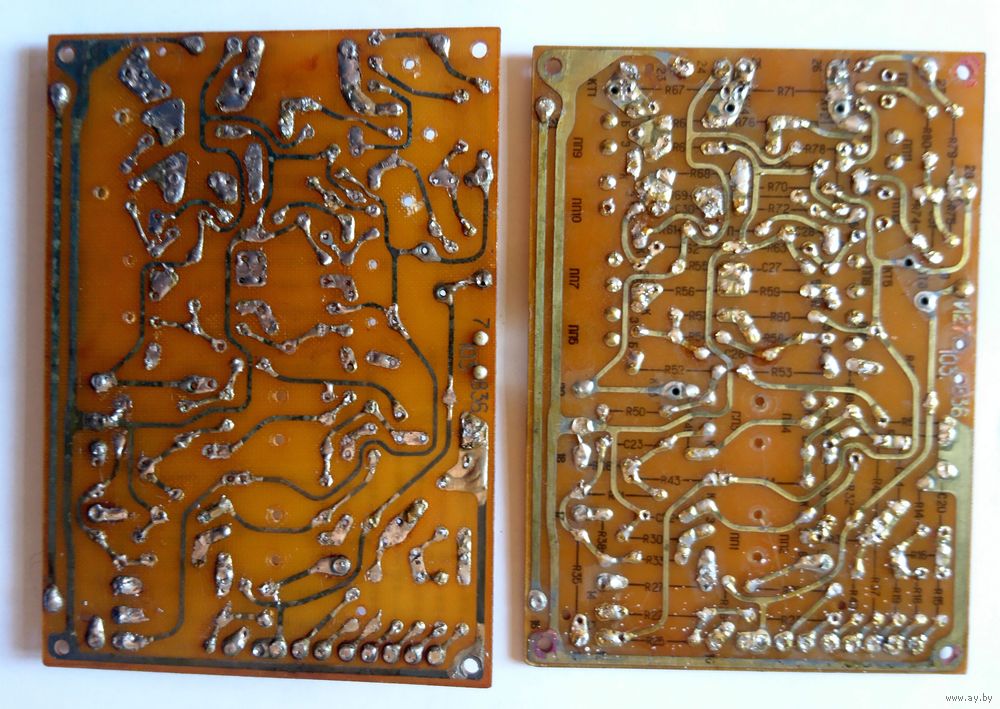

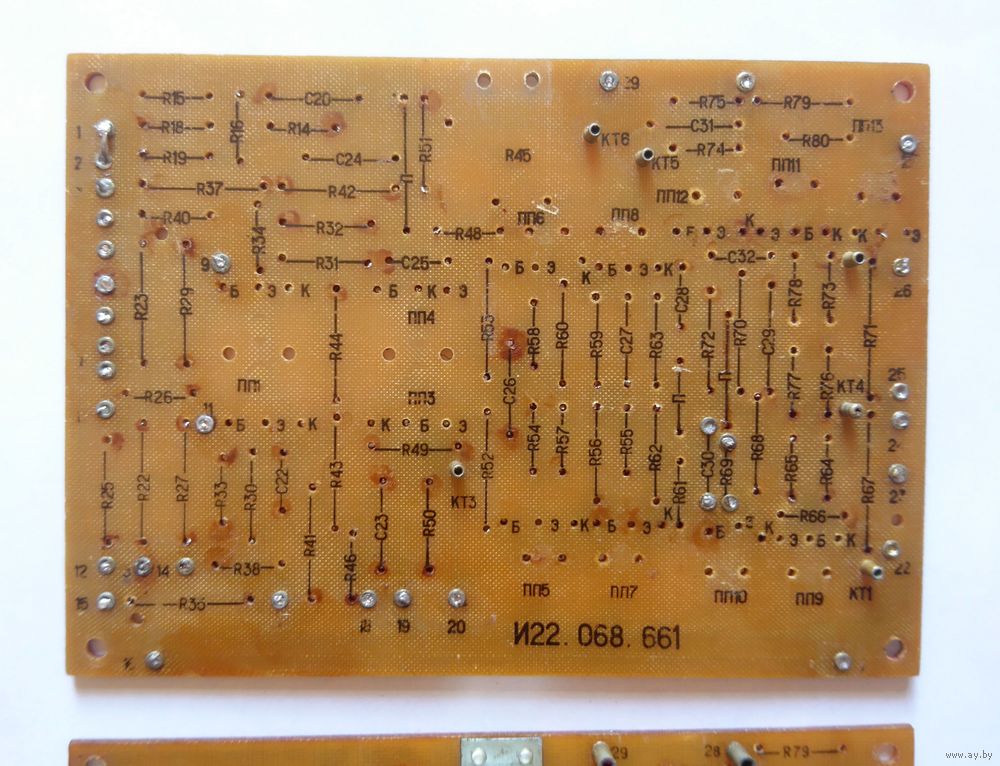

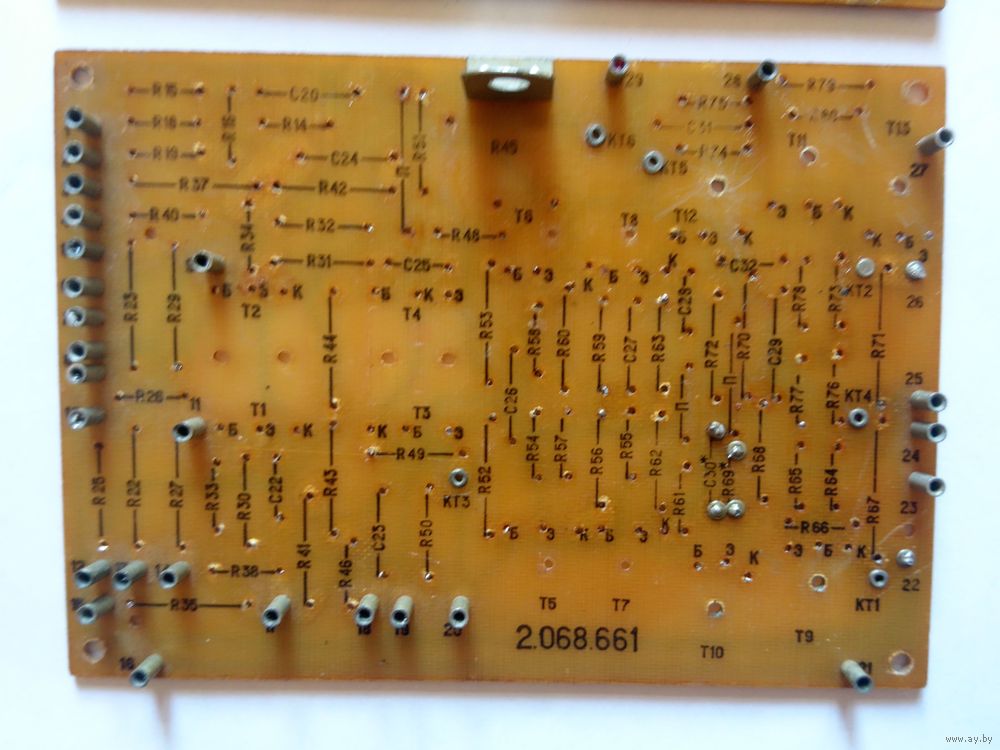

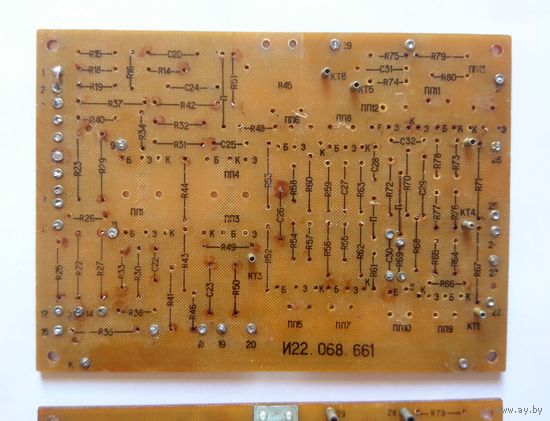

Связь и все вопросы по контактному телефону. Звоните! Цена за 3 платы!
УВО предназначен для трубок с низкой чувствительностью. 8ло29/39 16лоХХ и т.п. старой разработки 50-х - 70-х годов.
все детали по схеме с1-48б
лампы на входе меняются на кп303Г кп307Г с подбором пары транзисторов по току стока (схема с1-64А 65А на полевиках, не на нувисторах) -- https://img.radiokot.ru/files/92893/25o2fq5y9o.jpg
кт301 меняется на 2n2222 или 2n3904 пары через термопасту торцом друг к другу внутри алюминиевого кольца, зажатого металлическим или пластиковым хомутом (тепловая связь для снижения температурного дрейфа луча)

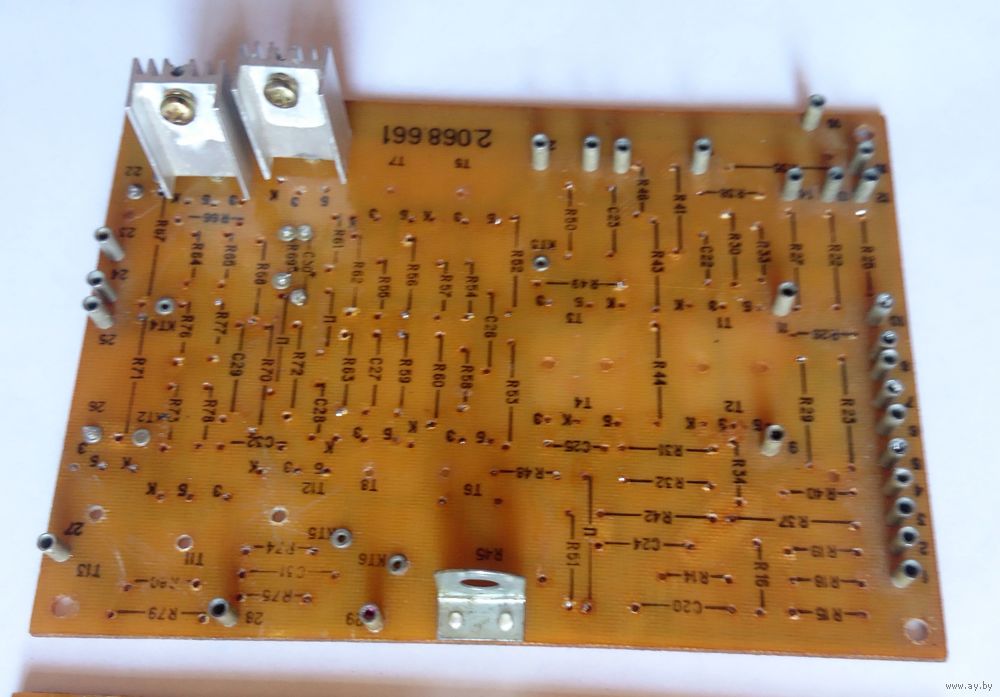

выход на кт602, которые заменяются на кт602бм (пластик) на радиаторах как на фото. Стойку для пайки из радиатора удалить, крепление снизу винтом-саморезом вместо стойки через плату - в радиатор. Продается без радиаторов - только сами платы.
питание 120 вольт.
|
|
доставка Белпочтой от 5 руб (по чеку отправки мелким пакетом, Европочтой не отправляю!)
