| Состояние | Хорошее |
| Последния фото для примера . | |
Радиостанция 13-Р была разработана в самом конце 1941 года, когда нехватка общевойсковых радиосредств в Красной Армии ощущалась очень остро. Производство КВ радиостанций батальонного звена 6-ПК и РБ в Москве было свернуто, а в Сарапуле и Новосибирске еще не начато. Боевые потери радиосредств восполнять было нечем.
В этой ситуации инициатива московского завода № 631 (так с 28.10.1941 назывался остаток производства бывшего завода № 203 имени Орджоникидзе, эвакуированного в Сарапул) по развертыванию производства упрощенных общевойсковых КВ радиостанций 13-Р пришлась как нельзя кстати. В конце января 1942 г. Государственный комитет обороны даже принял специальное постановление о восстановлении производства войсковых радиостанций на заводе № 631 в Москве.
Радиостанция 13-Р разрабатывалась в расчете на максимальное использование "нормализованных" деталей и узлов, которые до войны выпускались для наших военных радиозаводов в Воронеже на заводе "Электросигнал". Эти детали и узлы были теми же, что использовались для производства бытовых радиовещательных приемников 6Н-1, выпускавшихся в Воронеже с 1938 года по американской технологии.

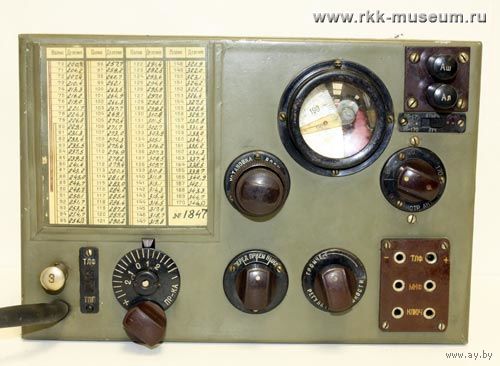

В нашей 13-Р с серийным номером 1847, выпущенной в начале 1942 года, не только применяются "нормализованные" детали и узлы, аналогичные деталям от 6Н-1, но используются и коричневые ручки управления, и двухскоростной верньер настройки (замедление 1:10 и 1:50) от этого приемника.
Это очень необычно для радиостанций 13-Р. Во всех остальных известных нам экземплярах этой радиостанции, включая и нашу вторую 13-Р, выпущенную в 1945 году, применяются черные "военные" ручки и более простой верньер с замедлением 1:7.
Радиостанция 13-Р была выполнена по трансиверной схеме. Прием и передача велись на одной и той же частоте. Градуировка шкалы была выполнена в условных единицах, перевод показаний шкалы в номера волн осуществляется по таблице, нанесенной на передней панели. Прямой перевод показаний шкалы в значения частоты (кГц, МГц) не предусматривался.
Передатчик 13-Р был собран на лампе СО-257, в качестве модулятора использовался выходной каскад приемника. Приемник - 6-ламповый супергетеродин на лампах СБ-242 (1 шт.) и СО-241 (5 шт.). Хотя по сравнению с 6Н-1 в приемнике 13-Р был не один, а два каскада УПЧ, тем не менее, ширина полосы пропускания приемника была около 10 кГц, что в условиях загруженных фронтовых КВ диапазонов должно было создавать массу неудобств, особенно при работе телеграфом.
К радиостанции придавались две антенны - штыревая высотой 2,65 м, состоявшая из 7 колен, и лучевая длиной 11 м. На той же рогульке был намотан противовес длиной 11 м, укладывавшийся на землю в виде петли при работе на штыревую антенну.

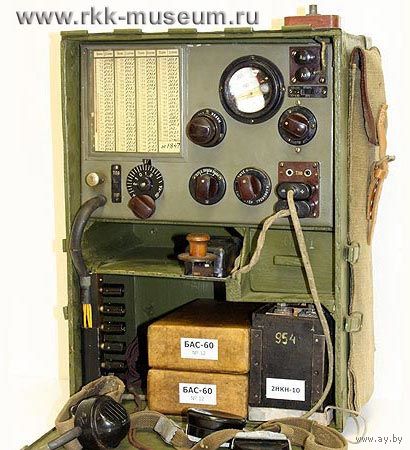

В войска радиостанции 13-Р поставлялись в укладочных ящиках из толстой фанеры, где размещались и приемопередатчик, и батареи питания, и вспомогательное имущество. Ящик на ремнях переносился за спиной радиста. Габариты укладочного ящика 320 х 435 х 235 мм, вес укладки с полной комплектацией - 20 кг.

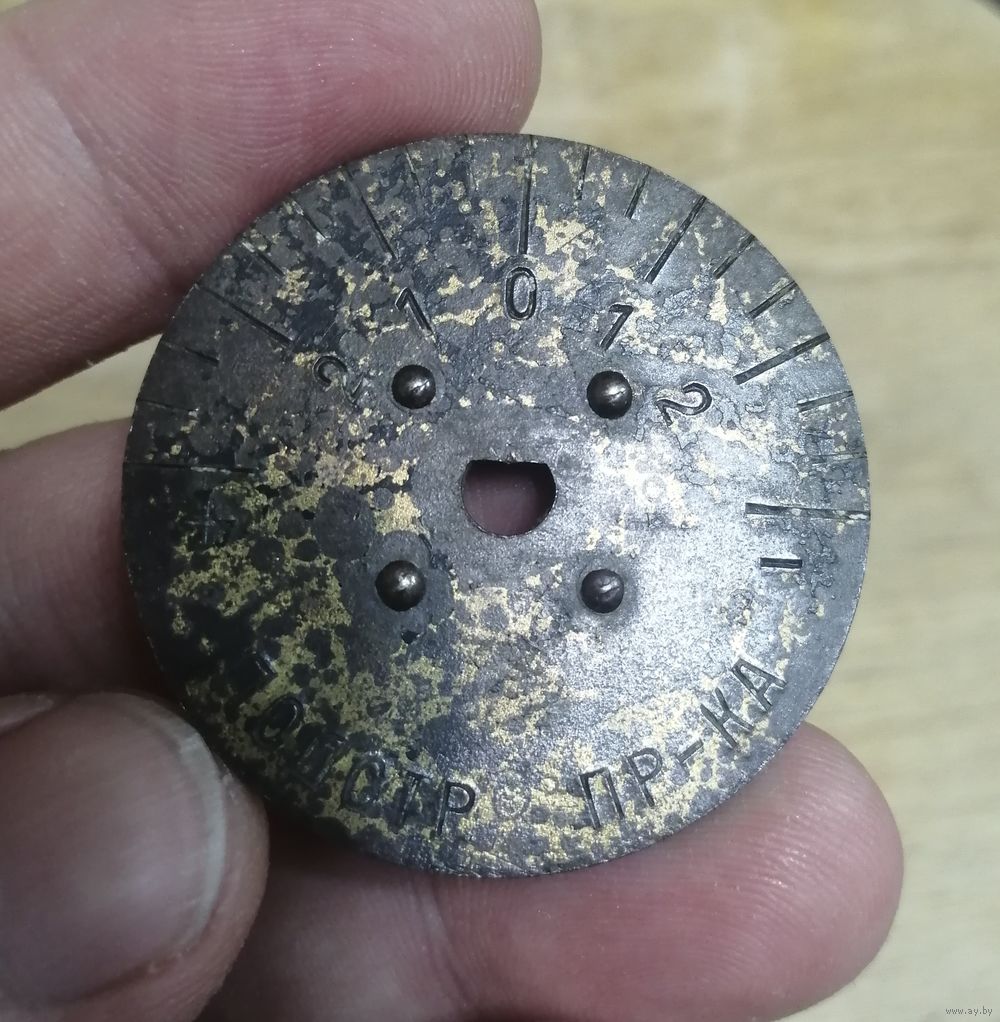

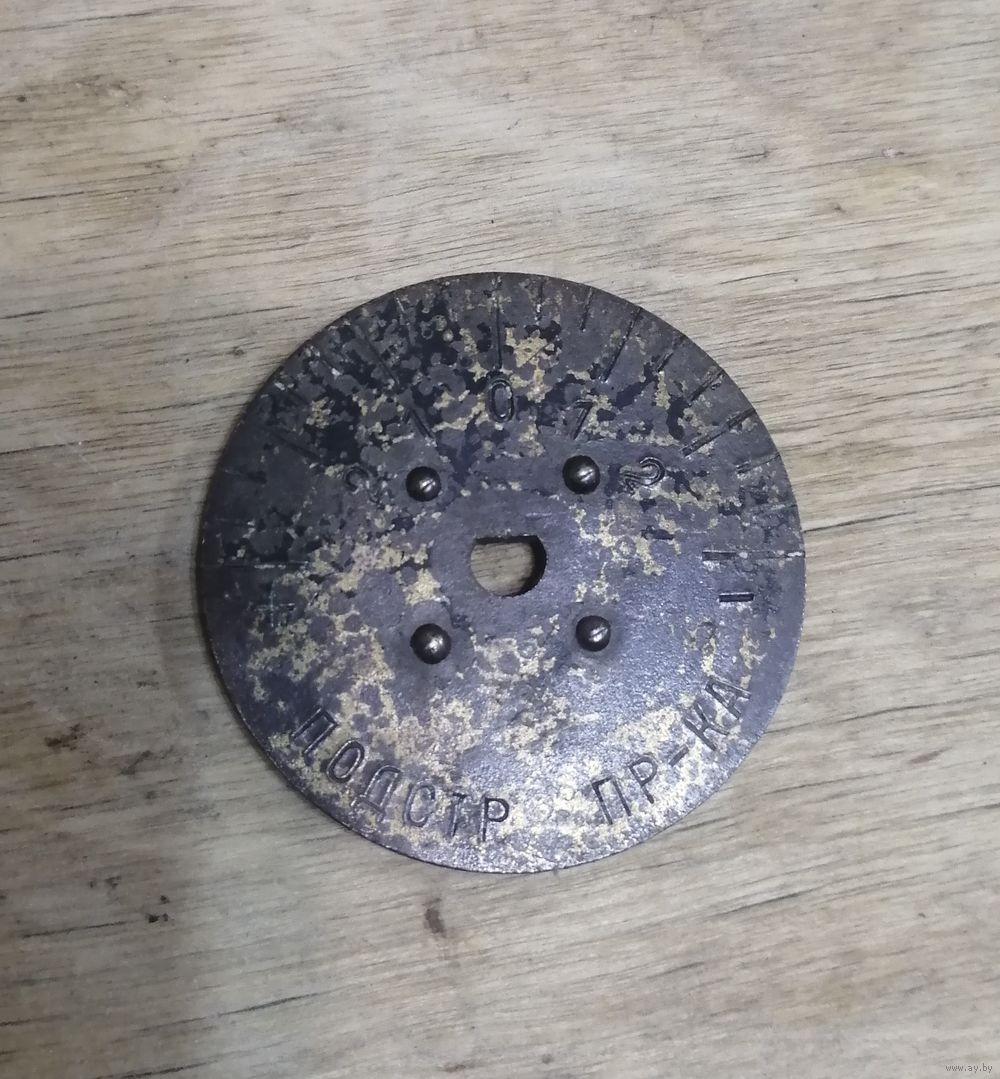

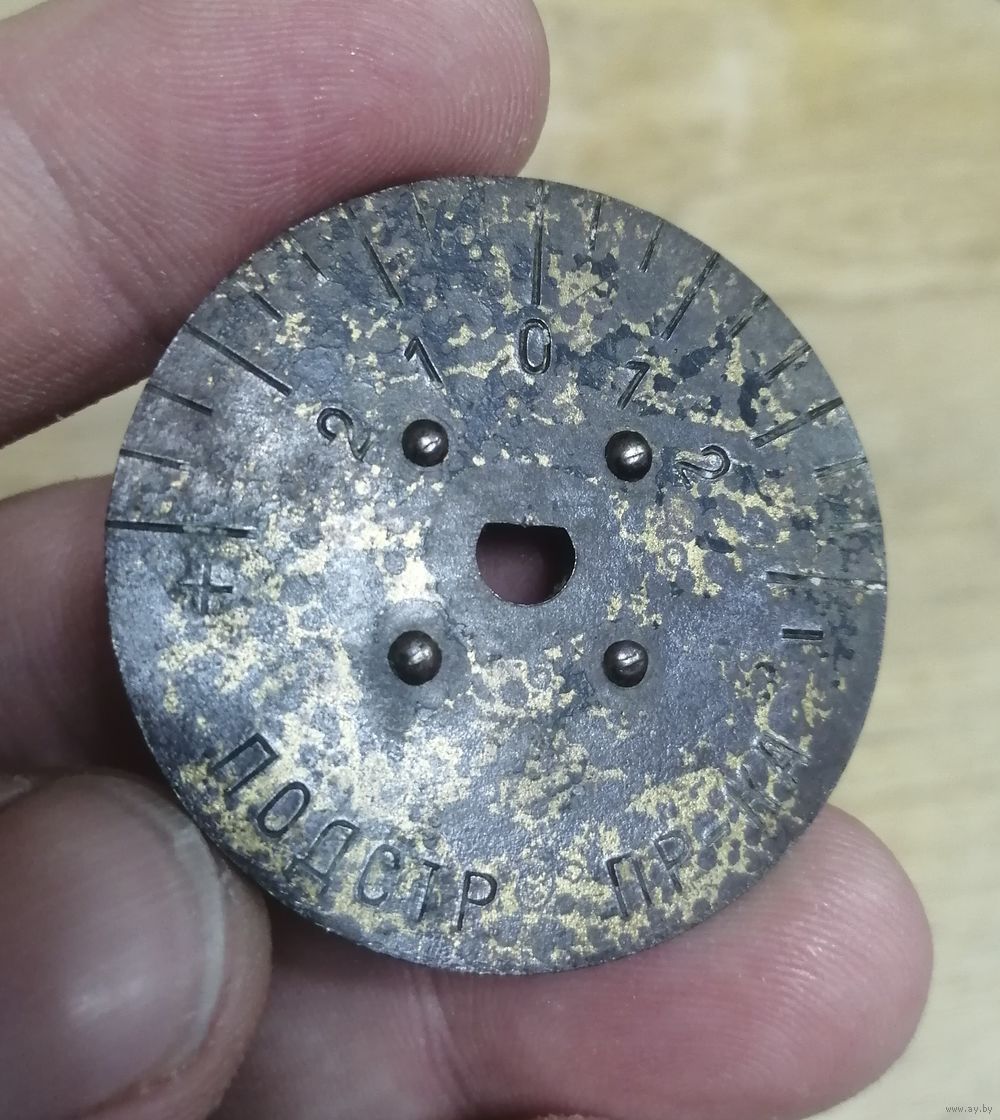

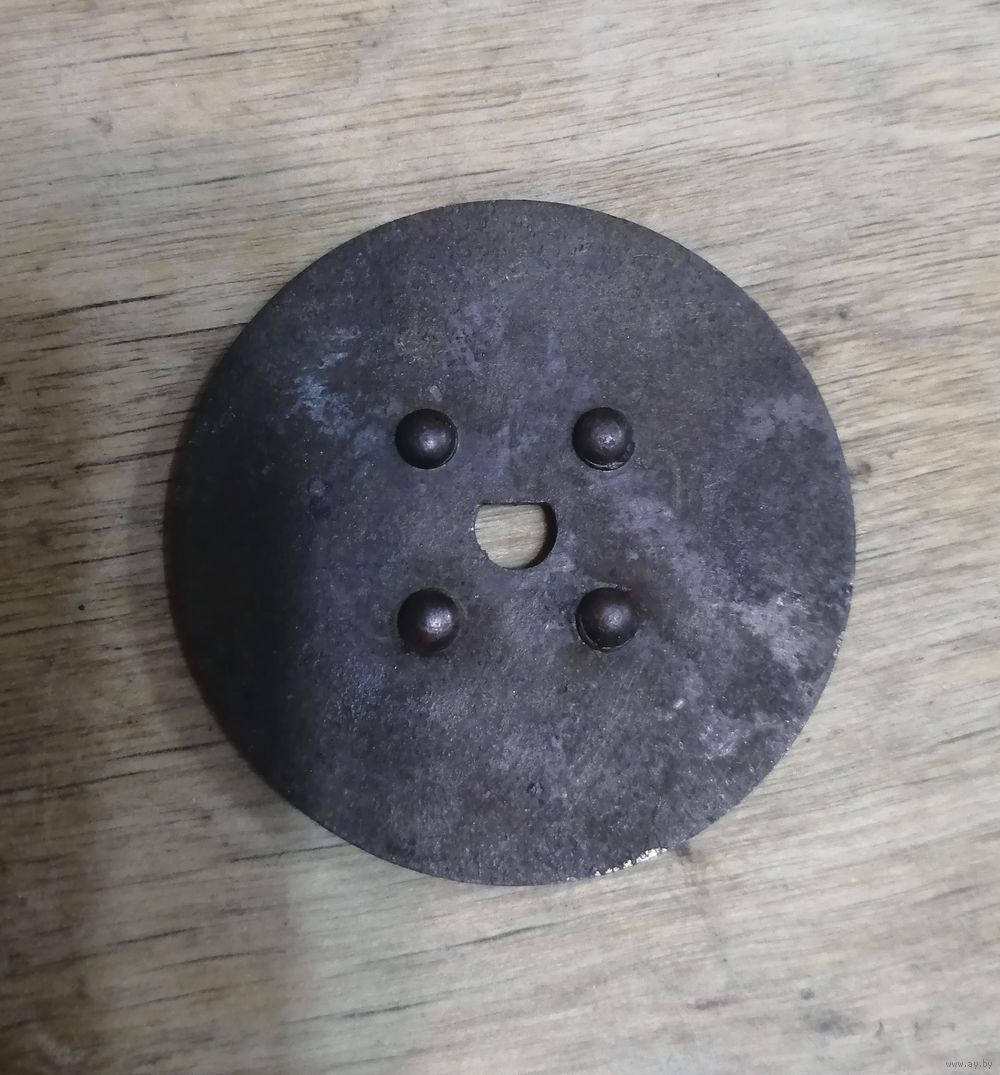

Состояние на фото. Если Вы в чём-то не уверены - просто не делайте Вашу ставку. Пожалуйста, выясняйте интересующие Вас вопросы до момента ставки. Внимательно читайте условия аукциона!!! Пересылка на покупателе. Наложенный платёж не практикую. С Вашей стороны - выход на связь и оплата лота, почтовым переводом или на карту БЕЛАРУСБАНКА, в течение 3 дней после завершения аукциона. В случае не выкупа лота в указанный срок - открываю спор о возврате комиссии, а Вам отрицательный отзыв. Делая ставку Вы соглашаетесь с условиями аукциона.
|
|
