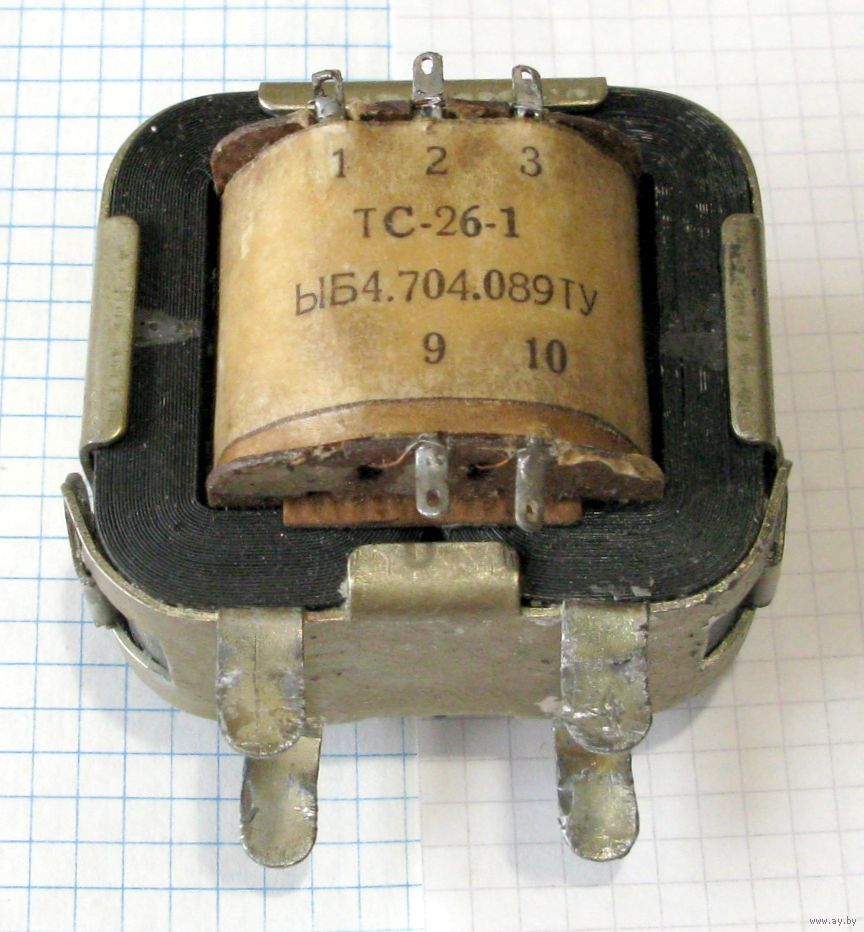

Децимальный номер изделия: ЫБ4.704.089ТУ

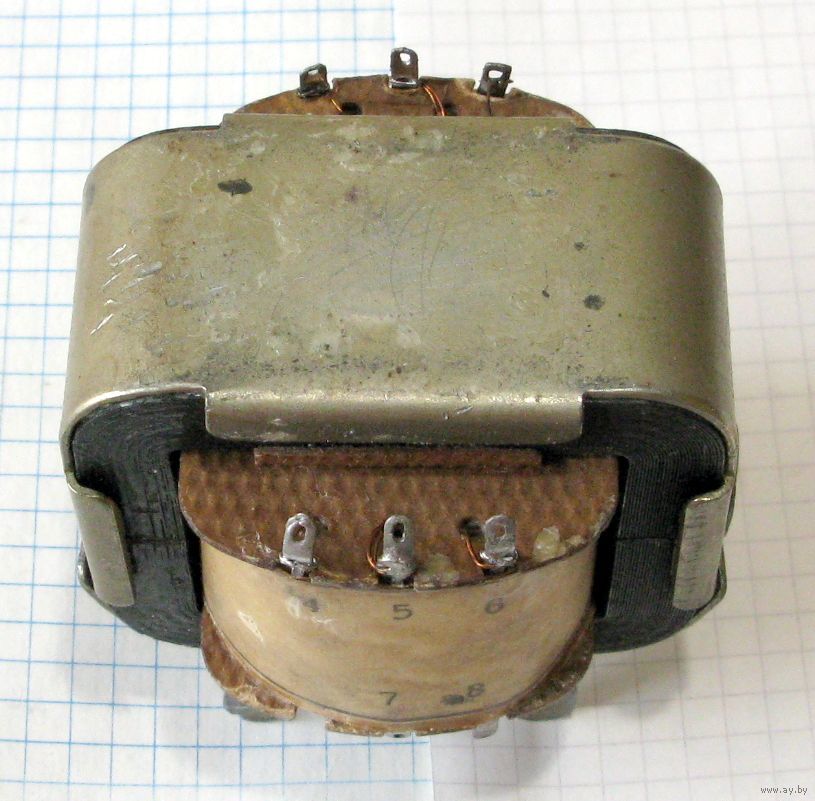

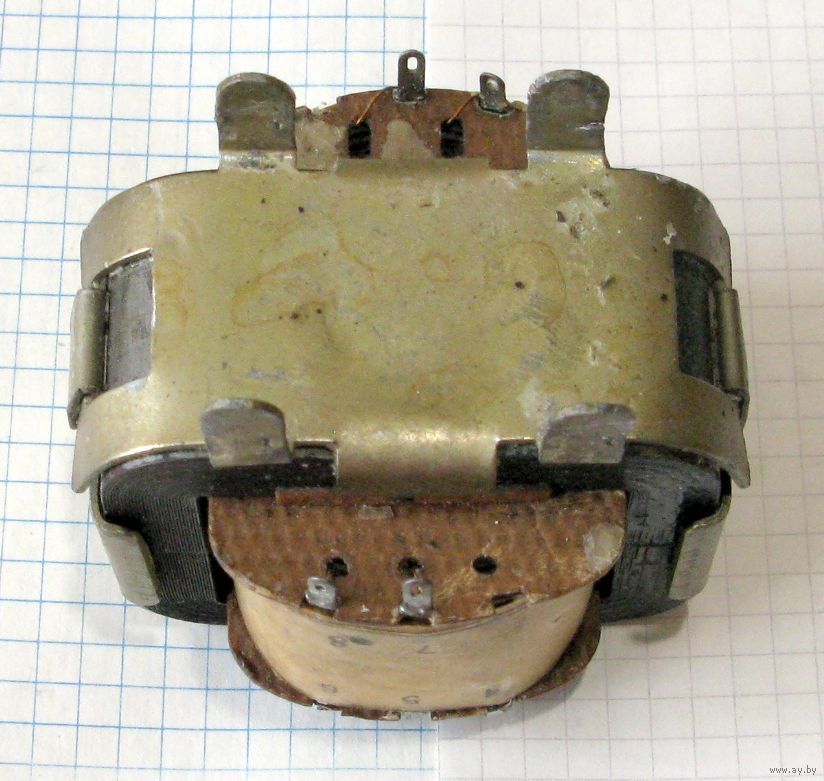

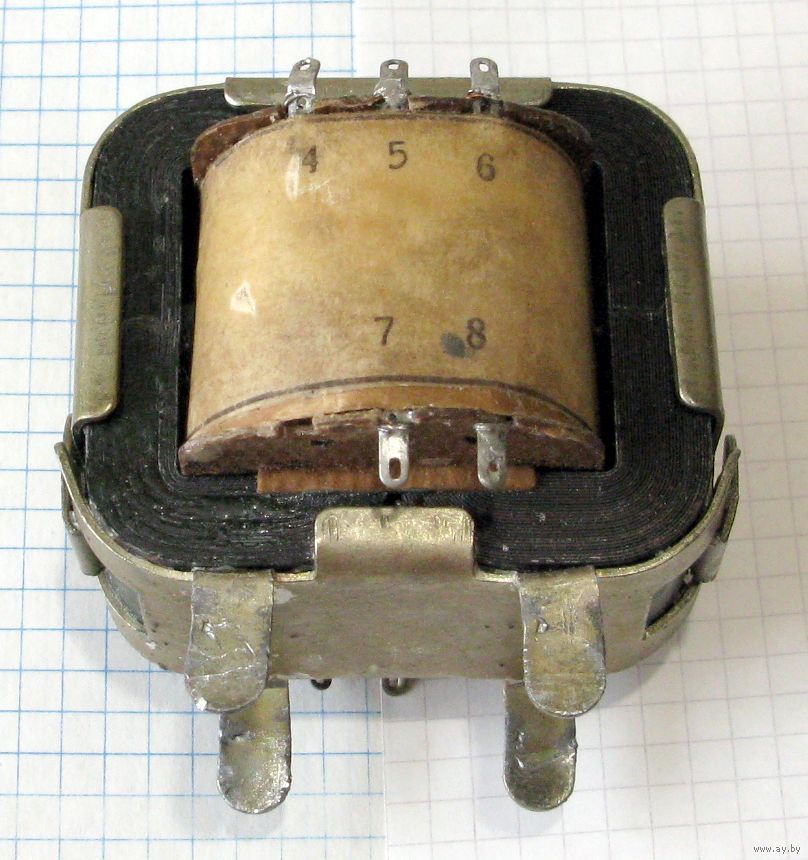

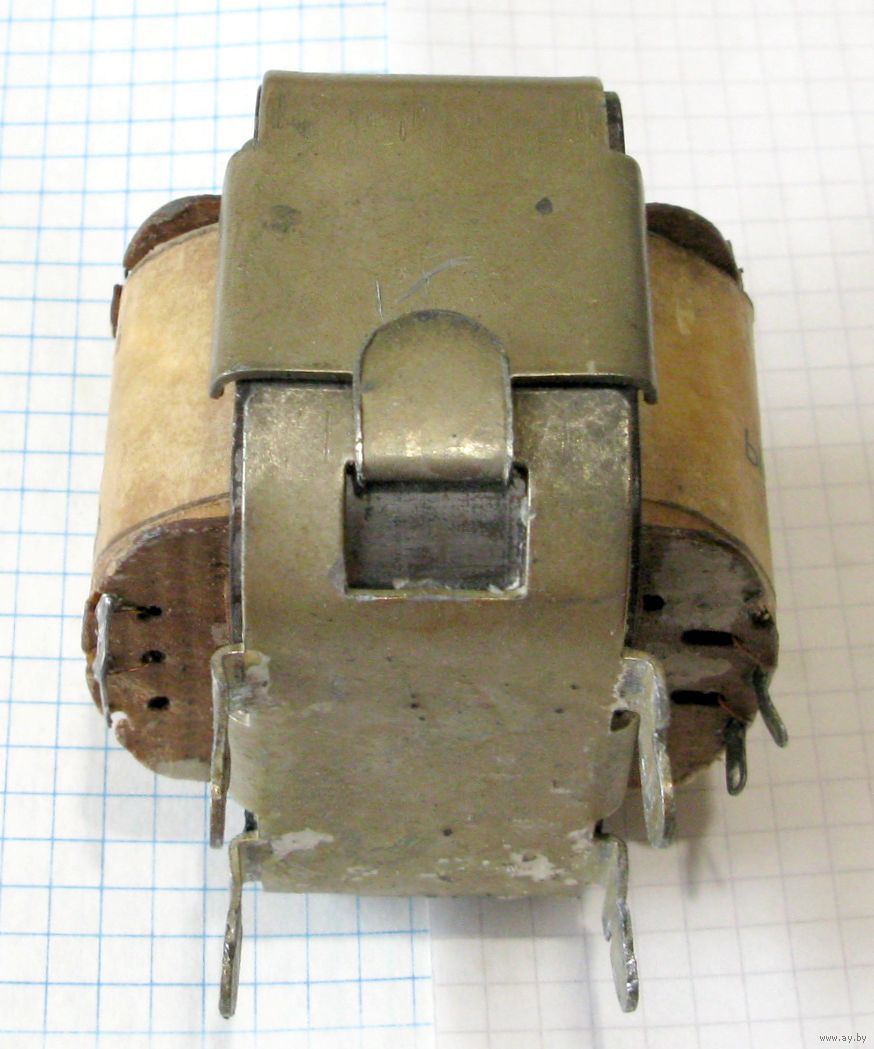

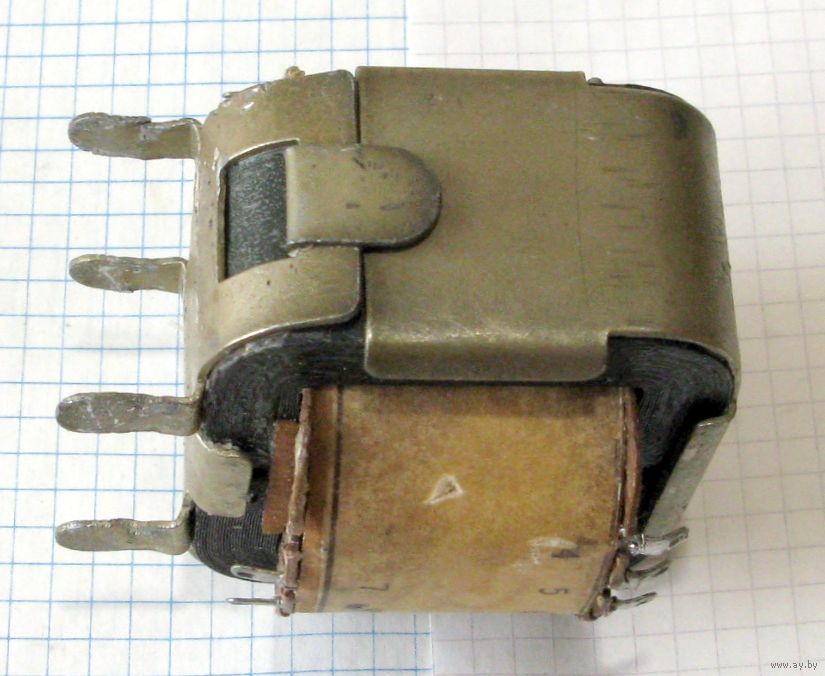

ТС-26-1 силовой трансформатор предназначен для блоков питания полупроводниковой аппаратуры.
Вариант применения: катушечный магнитофон "Соната-308"
Сердечник трансформатора ТС-26-1 (ШЛ), сечением 16х25 изготовлен из стальной ленты марки Э-320.

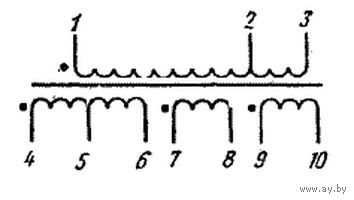

Трансформатор имеет три вторичные обмотки. Схема трансформатора изображена на рисунке.
Напряжение сети 220 вольт подключают к выводам 1-3.
Номинальная мощность ТС-26-1: 25 Вт
Моточные данные трансформатора ТС-26-1
Обмотка сетевая, номера выводов 1 – 2: 670 витков провода ПЭВ-1 0,31 мм., сопротивление 20 Ом, напряжение питания 127 В, потребляемый ток – 0,2 А
Обмотка сетевая, номера выводов 2 – 3: 506 витков провода ПЭВ-1 0,21 мм., сопротивление 31 Ом, напряжение питания 93 В, потребляемый ток – 0,11 А
Обмотка вторичная, номера выводов 4 – 5 и 5 – 6: 89 витков провода ПЭВ-1 0,41 мм., сопротивление 2,0 Ом,
напряжение на выводах 16,5 В, расчётный ток – 0,5 А
Обмотка вторичная, номера выводов 7 - 8: 103 витка провода ПЭВ-1 0,23 мм., сопротивление 8,0 Ом,
напряжение на выводах 20,0 В, расчётный ток – 0,1 А
Обмотка вторичная, номера выводов 9 - 10: 29 витков провода ПЭВ-1 0,31 мм., сопротивление 1,0 Ом,
напряжение на выводах 5,5 В, расчётный ток – 0,22 А
При включении в сеть напряжением 220 В (выводы 1 – 3) в режиме холостого хода потребляемый ток составил 40,5 мА
Ориентировочная масса 600 г.
