| Состояние | Приемлемое |

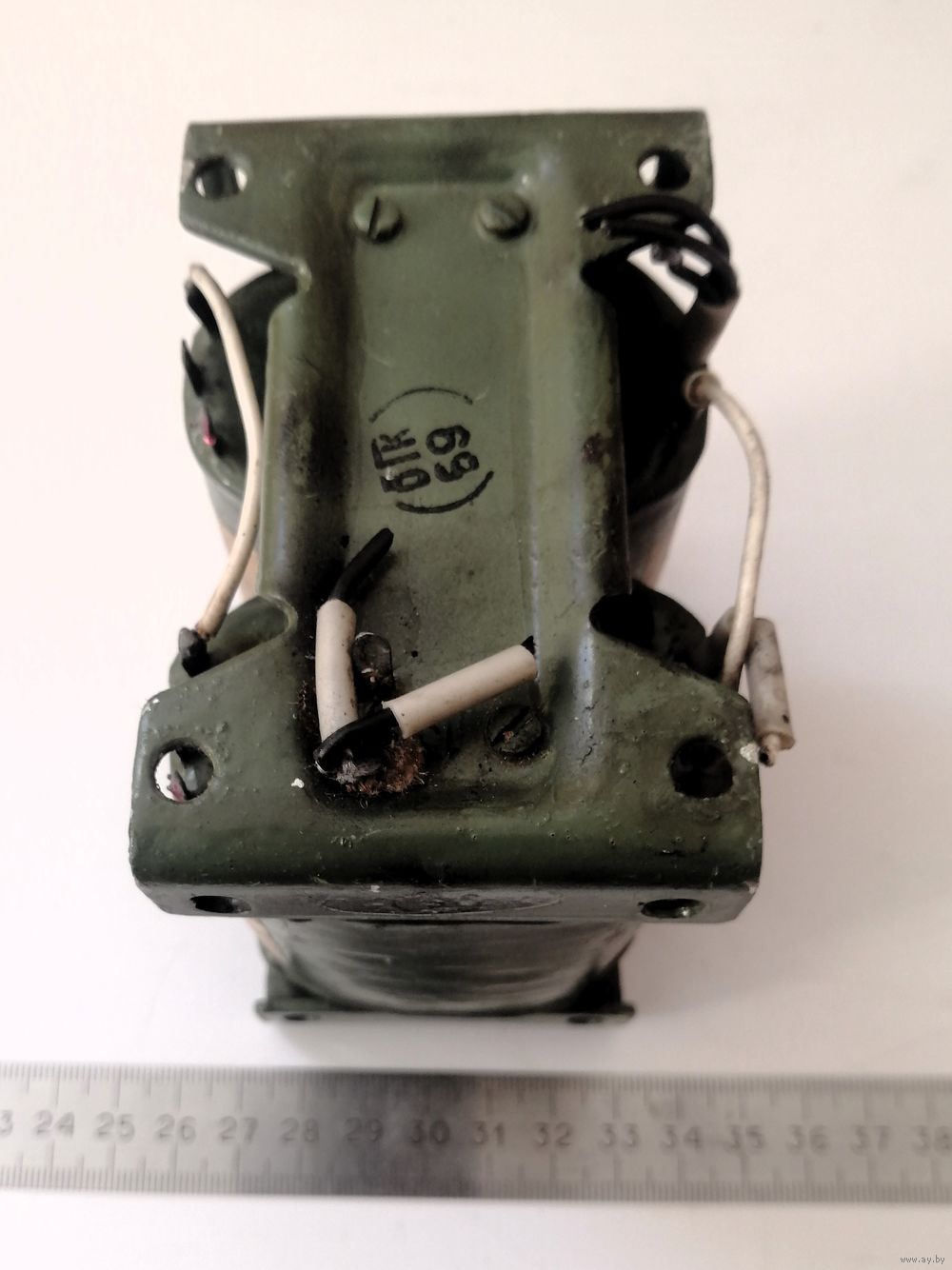

Трансформатор силовой 220 в на четыре обмотки по ~17 вольт. Две из них проводом 1,2 мм диаметром. В рабочем состоянии.

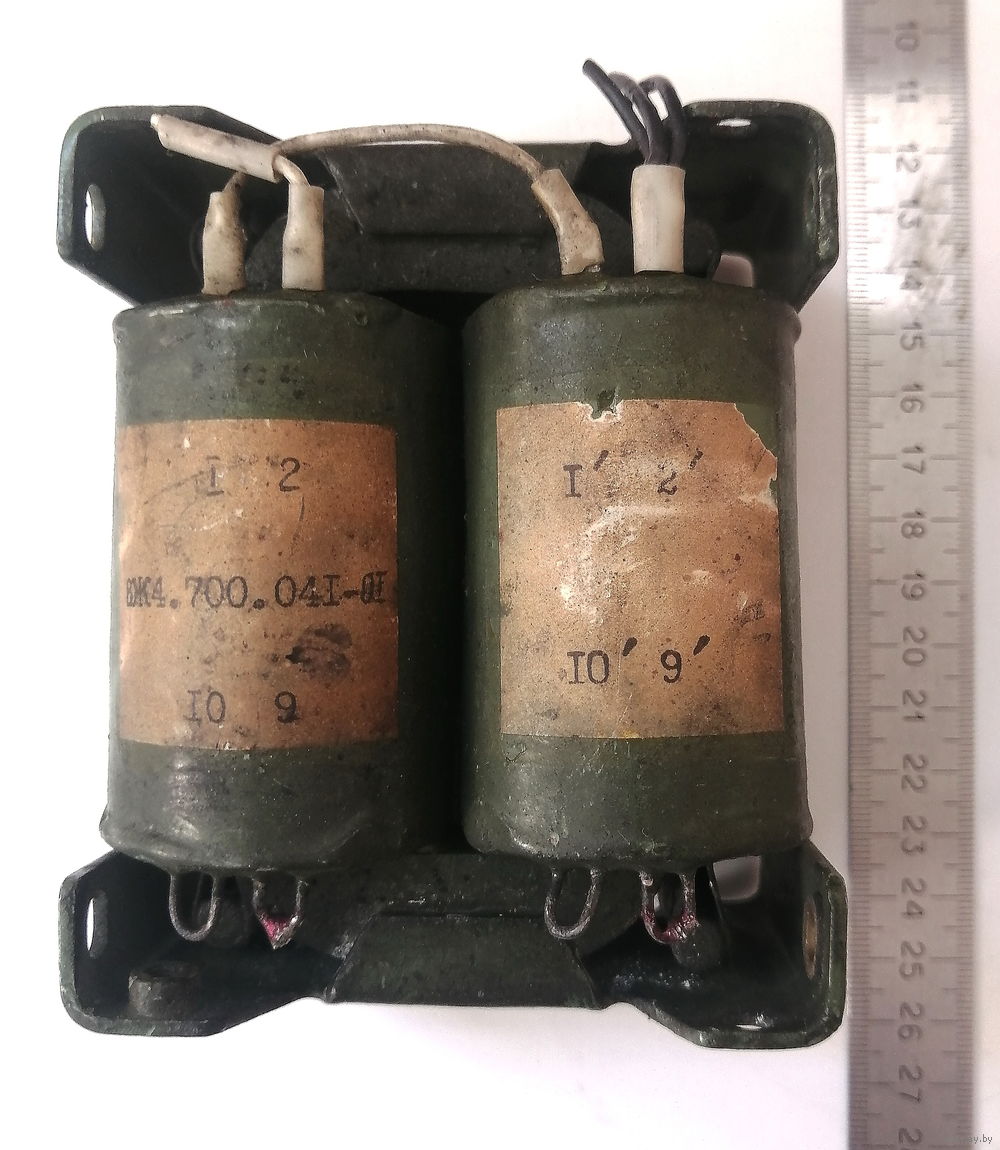

Трансформатор ВЖ4.700.041-01 идеален для усилителей и для зарядных 12В устройств.

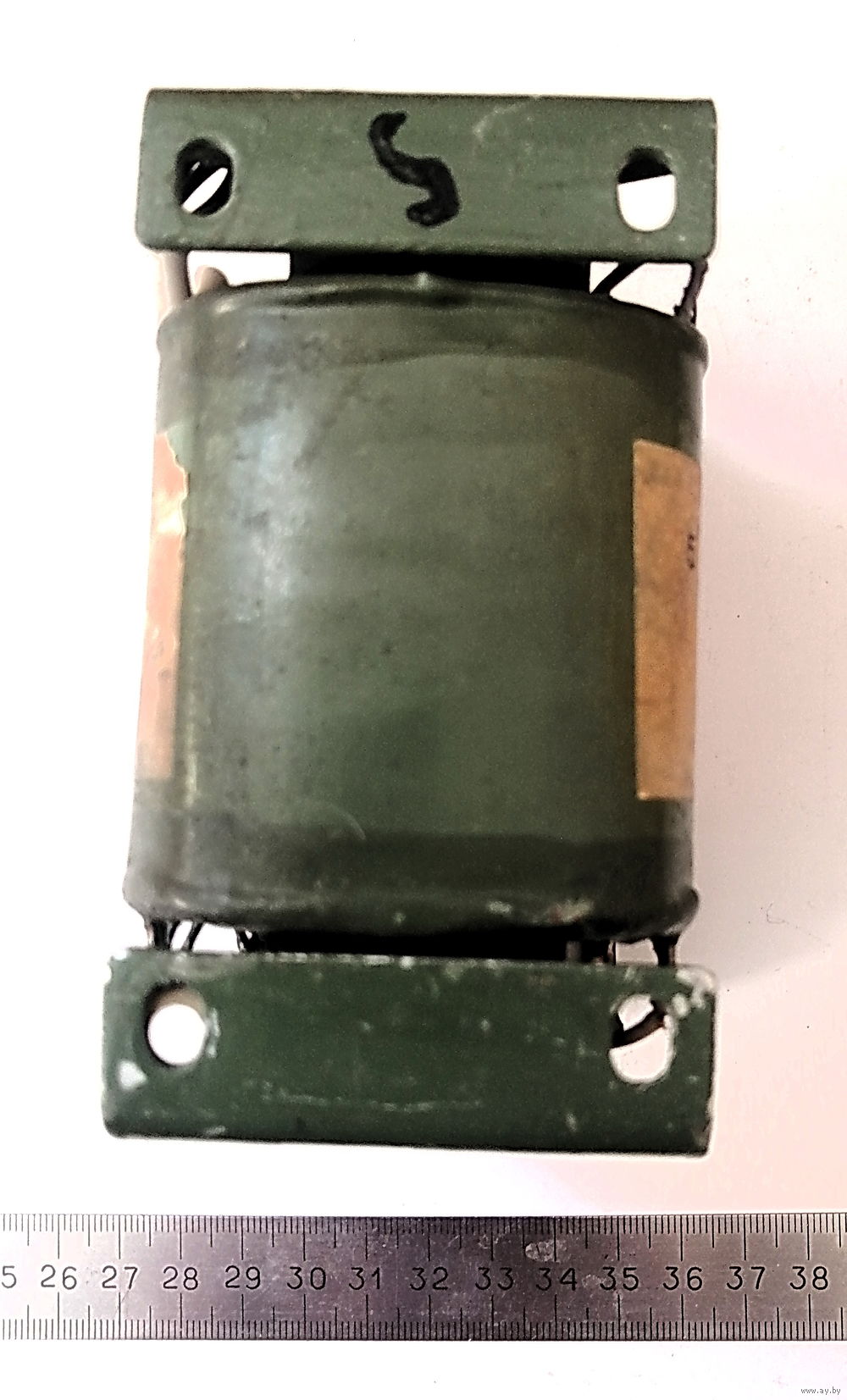

Размеры 90х60х107 мм, сечение броневого сердечника 32х15 мм, вес примерно 1,5 кг

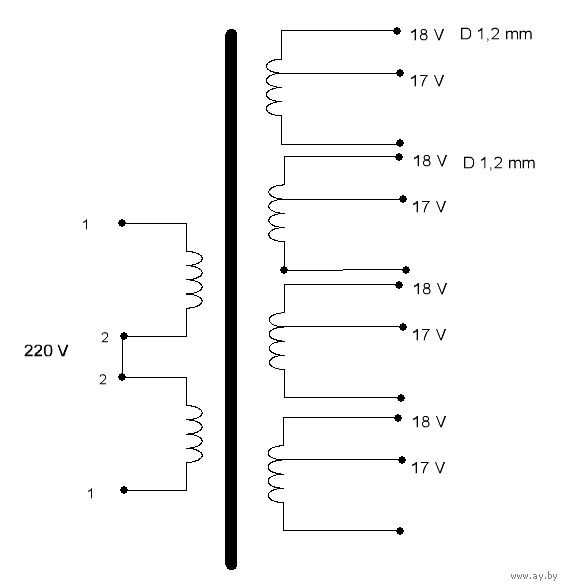

Первичная:
1-2 и 1'-2' по 660 витков, диаметр провода 0,355мм. (2-2' - перемычка, 1-1' - 220 Вольт)

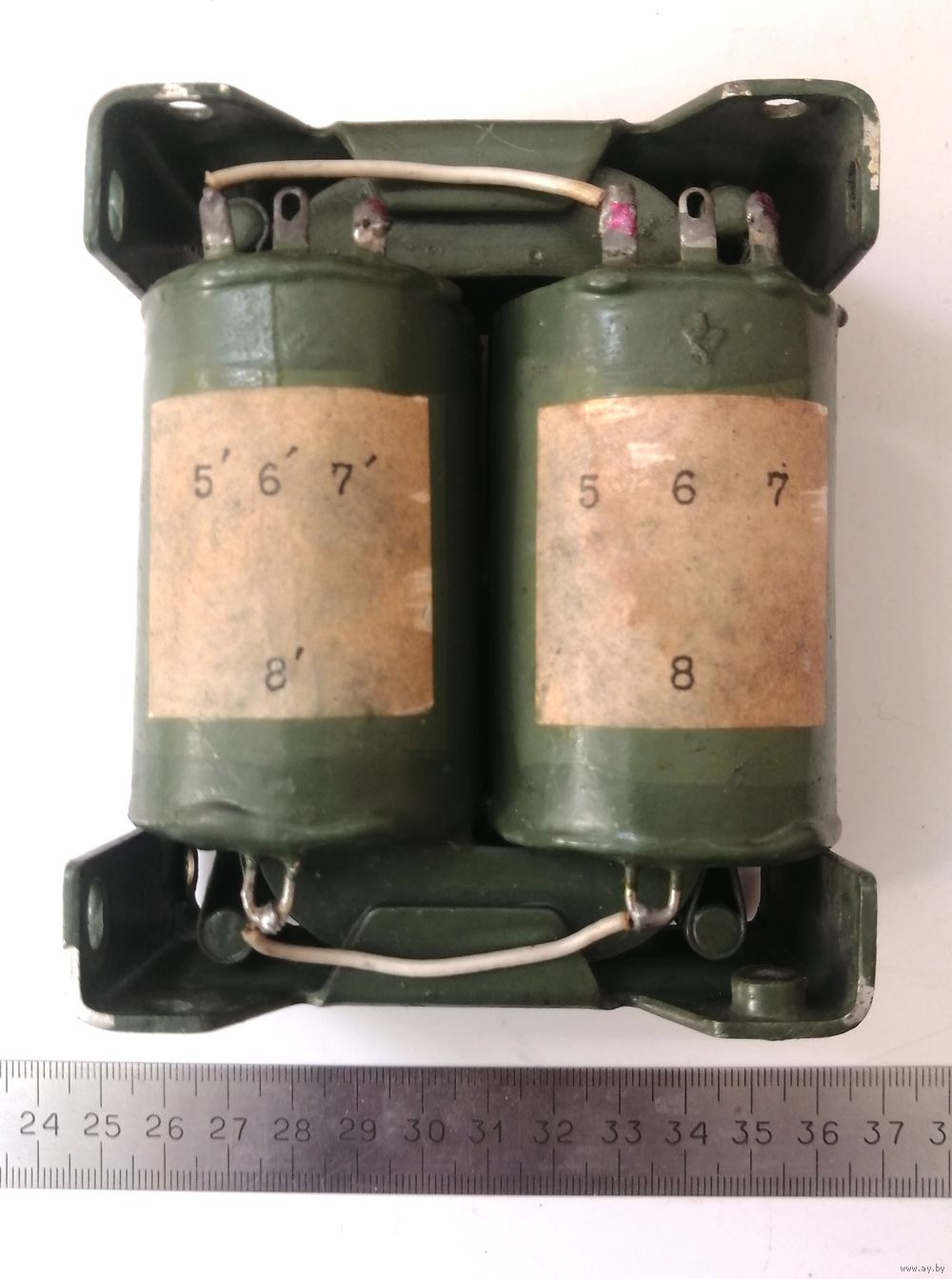

Вторичные: 5-6-7, 5'-6'-7', 8-9-10 и 8'-9'-10'.
5-6, 5'-6' по 103 витка, диаметр провода 0,355мм., напряжение на холостом ходу приблизительно 17 Вольт.
6-7, 6'-7' по 6 витков, диаметр провода 0,355мм., напр. на ХХ прибл. 1В.
8-9, 8'-9' по 105 витков, диаметр провода 1,2мм., напр. на ХХ прибл. 17В. Ток около 4А
9-10, 9'-10' по 3 витка, диаметр провода 1,2мм., напр. на ХХ прибл. 0,5В.
|
|
