| Состояние | Как новое |
| Ранее не использовался. | |

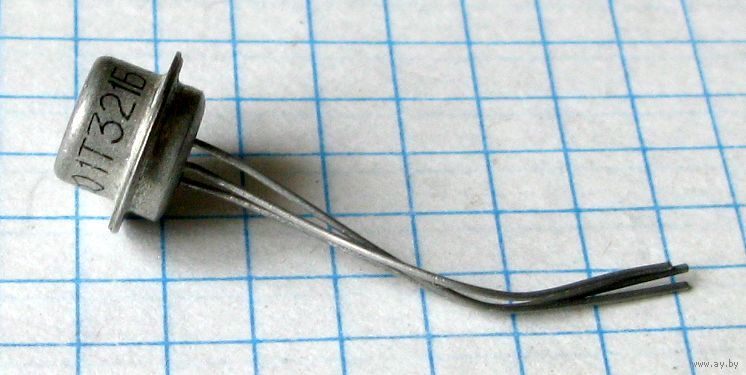

Транзисторы 1Т321Б германиевые конверсионные структуры p-n-p переключательные.
Предназначены для применения в переключающих устройствах электронной аппаратуры специального назначения.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе транзистора.
Вывод эмиттера на буртике корпуса маркируется цветной меткой.

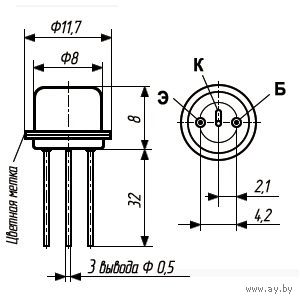

Тип корпуса: КТЮ-3-4.
Масса транзистора не более 2,2 г.
Климатическое исполнение: «УХЛ», «В».
Категория качества: «ВП».
Основные технические характеристики транзистора 1Т321Б:
• Структура: p-n-p
• Рк max - Постоянная рассеиваемая мощность коллектора: 160 мВт;
• Рк и max - Максимально допустимая импульсная рассеиваемая мощность коллектора: 20 Вт;
• Fгр - Предельная частота коэффициента передачи тока транзистора для схем с общим эмиттером и общей базой: не менее 60 МГц;
• Uкэо проб - Пробивное напряжение коллектор-эмиттер при заданном токе коллектора и разомкнутой цепи базы: 40 В;
• Uэбо проб - Пробивное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 4 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 200 мА;
• Iк и max - Максимально допустимый импульсный ток коллектора: 2 А;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 500 мкА при 60 В;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 40...120 при 3В, 0,5мА;
• Ск - Емкость коллекторного перехода: не более 550 пФ при 10В;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 3,5 Ом;
• Т max - максимально допустимая температура окружающей среды: -55….+60оС
* Доставку оплачивает покупатель.
** Покупая несколько моих лотов, Вы экономите на пересылке!
|
|
