| Состояние | Как новое |
| Ранее не использовался. | |
Транзисторы 2Т326А кремниевые эпитаксиально-планарные структуры p-n-p усилительные.
Предназначены для применения в усилителях высокой и сверхвысокой частот и переключающих устройствах.
Используются для работы в составе радиоэлектронной аппаратуры специального назначения.

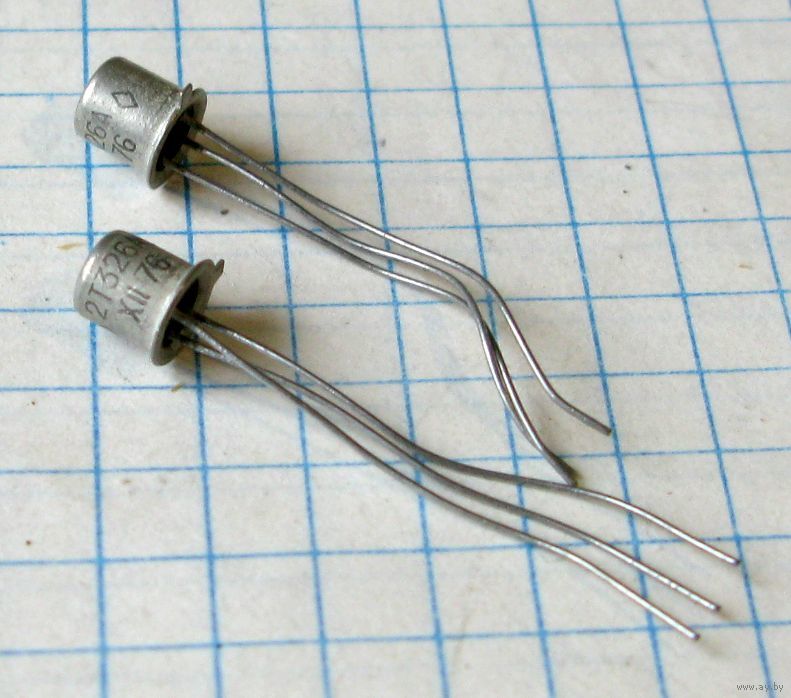

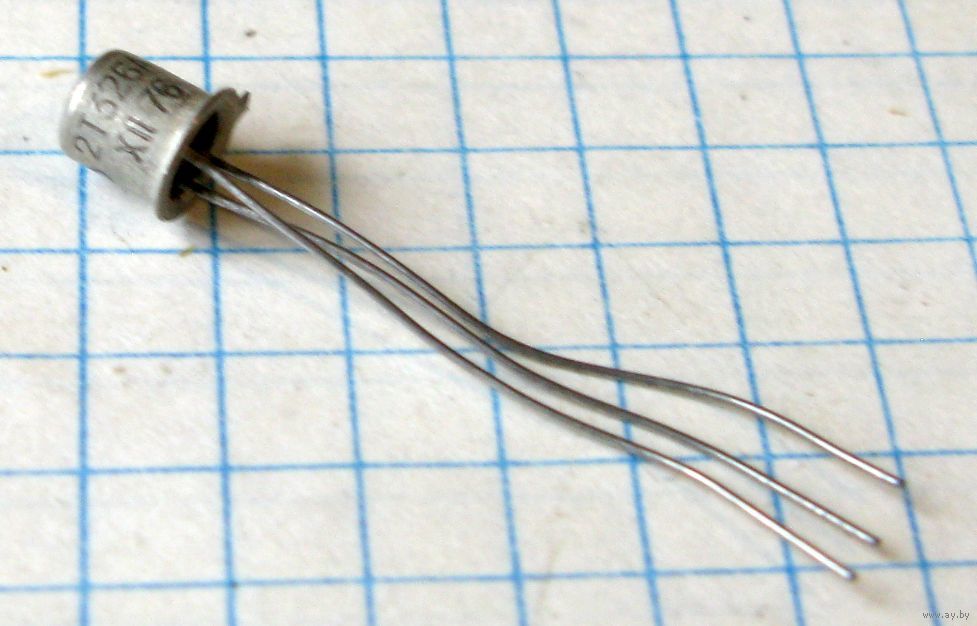

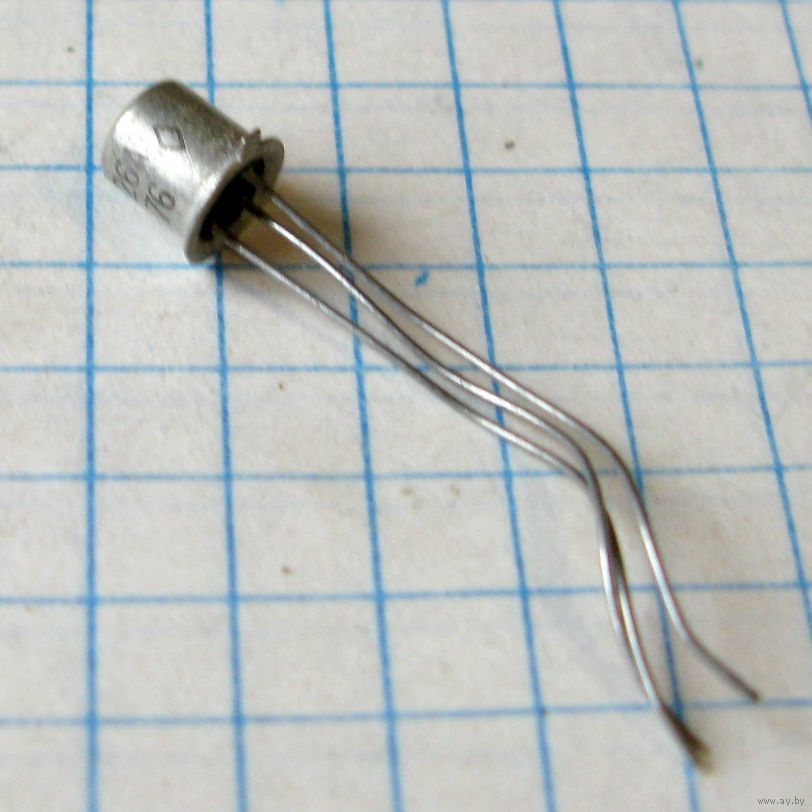

Выпускаются в металло-стеклянном корпусе с гибкими выводами.
Маркировка нанесена цифро-буквенным кодом на корпусе транзистора.
Масса транзистора не более 0,5 г.

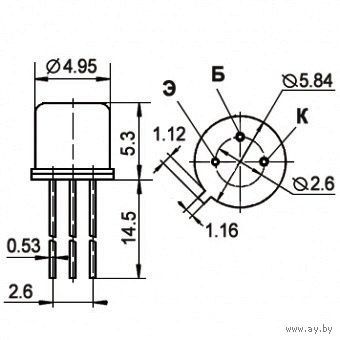

Тип корпуса: КТ-1-7 (TO-18).
Климатическое исполнение: «УХЛ».
Категория качества: «ВП»
Зарубежный аналог: BFX12, 2N3451.
Основные технические характеристики транзистора 2Т326А:
• Структура транзистора: p-n-p;
• Рк max - Постоянная рассеиваемая мощность коллектора: 200 мВт;
• fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 250 МГц;
• Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном (конечном) сопротивлении в цепи база-эмиттер: 15 В (100 кОм);
• Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 5 В;
• Iк max - Максимально допустимый постоянный ток коллектора: 50 мА;
• Iкбо - Обратный ток коллектора - ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера: не более 0,5 мкА;
• h21Э - Статический коэффициент передачи тока для схемы с общим эмиттером в режиме большого сигнала: 20... 70;
• Ск - Емкость коллекторного перехода: не более 5 пФ;
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 30 Ом;
• tк - Постоянная времени цепи обратной связи на высокой частоте: не более 450 пс.
• Т - максимально допустимая температура окружающей среды: -60…+125 оС
* Доставку оплачивает покупатель.
** Покупая несколько моих лотов, Вы экономите на пересылке!
|
|
