| Состояние | Как новое |
| Ранее не использовался | |
Транзисторы 2Т602А кремниевые эпитаксиально-планарные структуры n-p-n усилительные.
Предназначены для генерирования и усиления сигналов в электронной аппаратуре специального назначения.

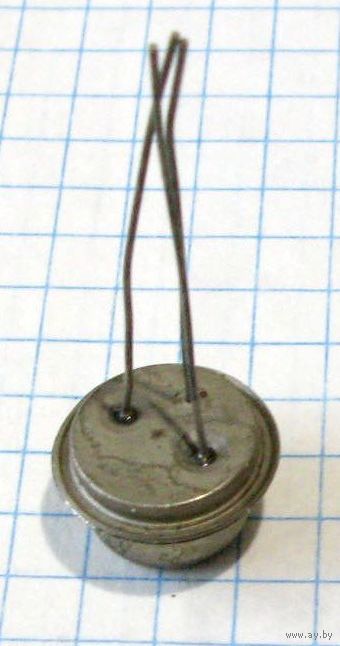

Выпускаются в металлостеклянном корпусе с гибкими выводами.

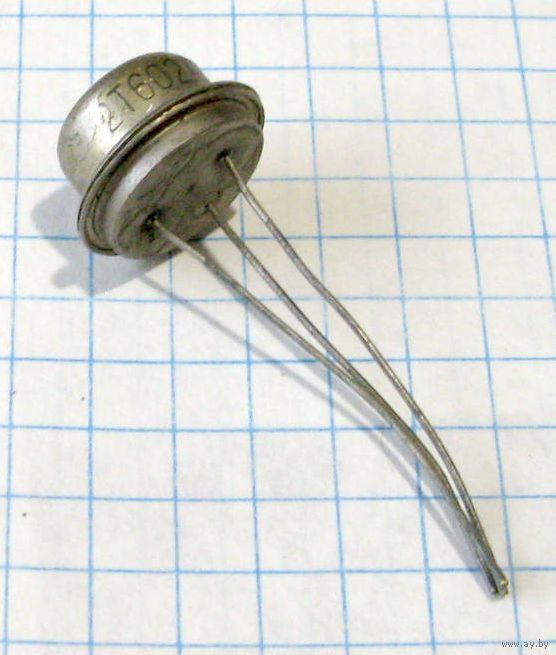

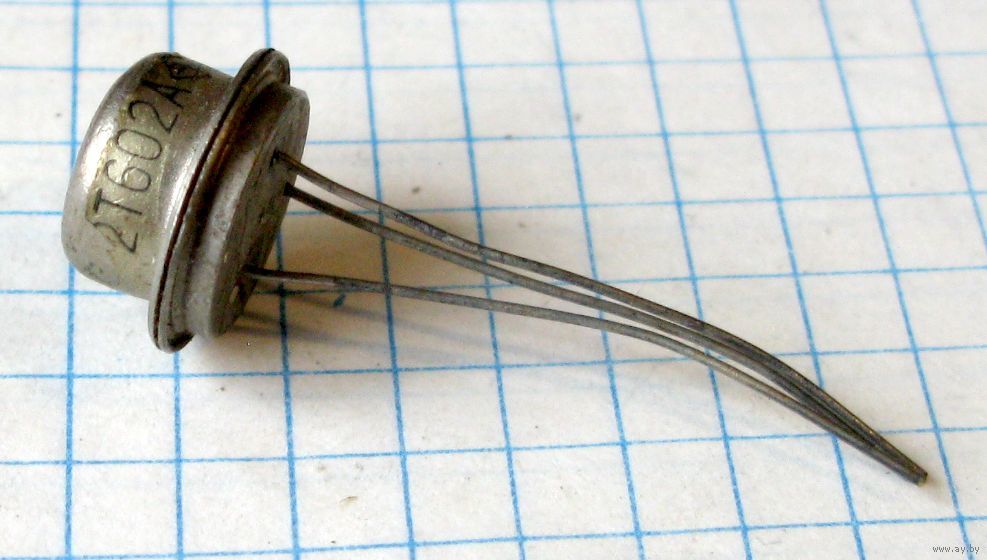

Маркируются цифро-буквенным кодом на корпусе транзистора.
Тип корпуса: КТЮ-3-9.
Масса транзистора не более 5,0 г. Климатическое исполнение: «УХЛ». Технические условия: И93.365.000 ТУ. Категория качества: «ВП»
Зарубежный аналог: BFS99, BF411.
Основные технические характеристики транзистора 2Т602А:
• IК max - максимально допустимый постоянный ток коллектора транзистора – 75 мА.
• IК. И. max - максимально допустимый импульсный ток коллектора транзистора – 500 мА.
• UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер – 100 В.
• UКЭ0 max - максимальное напряжение между коллектором и эмиттером транзистора при заданном токе коллектора и токе базы, равным нулю – 100 В.
• UКБ0 max - максимальное напряжение коллектор-база при заданном токе коллектора и токе эмиттера, равным нулю – 120 В.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю – 5 В.
• РК max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора – 0,85 Вт.
• РК. Т. max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора с теплоотводом – 2,8 Вт.
• h21Э - статический коэффициент передачи тока биполярного транзистора – 20…80.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора - <3 В.
• IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера - < 10 мкА.
• IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора - < 50 мкА.
• IКЭR - обратный ток коллектор-эмиттер при заданном обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер - < 10 мкА.
• f гр - граничная частота коэффициента передачи тока - > 150 МГц.
• СК - емкость коллекторного перехода - < 4 пФ.
• СЭ - емкость коллекторного перехода - < 25 пФ.
• ТП max - максимально допустимая температура перехода – 150оС .
• Т max - максимально допустимая температура окружающей среды – 60...+125оС
* Доставку оплачивает покупатель.
** Покупая несколько моих лотов, Вы экономите на пересылке!
|
|
