| Состояние | Как новое |
| Ранее не использовался | |
Транзисторы 2Т803А кремниевые мезапланарные структуры n-p-n универсальные.
Предназначены для применения в усилителях постоянного тока, генераторах строчной развертки, источниках вторичного электропитания.

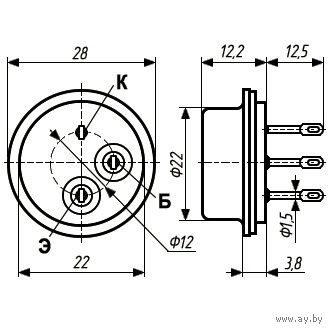

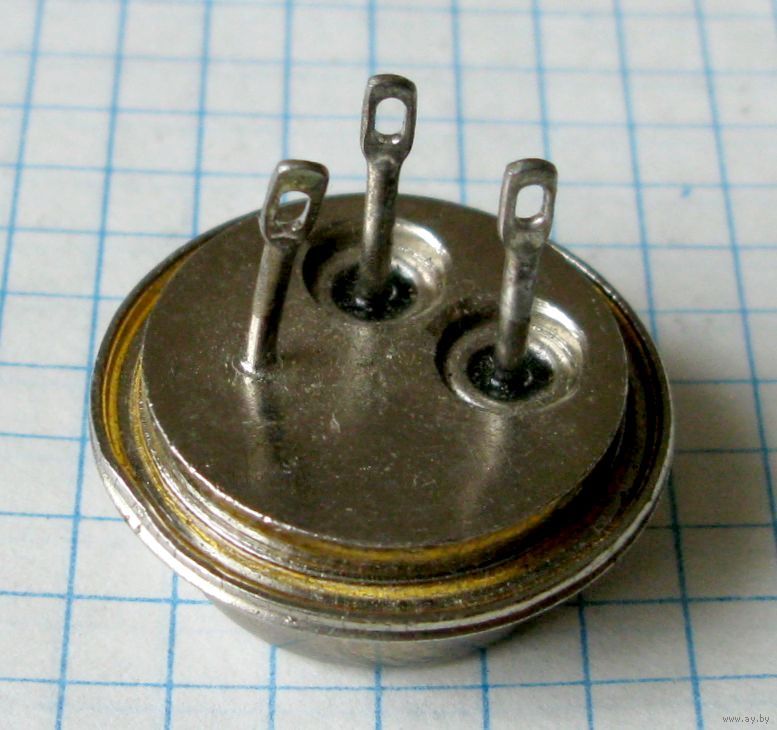

Выпускаются в металлостеклянном корпусе с жесткими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 22 г, с накидным фланцем - не более 34,0 г.
Тип корпуса: КТЮ-3-20. Климатическое исполнение: «УХЛ» и «В». Категория качества: «ВП»,
Зарубежный аналог:BDY17.
Основные технические характеристики транзистора 2Т803А:
• Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,5 Ом.
• IК max - максимально допустимый постоянный ток коллектора транзистора – 10 А.
• UКЭR max - максимальное напряжение между коллектором и эмиттером при заданном токе коллектора и сопротивлении в цепи база-эмиттер – 60 В.
• UЭБ0 max - максимально допустимое постоянное напряжение эмиттер-база при токе коллектора, равном нулю – 4 В.
• РК. Т. max - максимально допустимая постоянная мощность, рассеивающаяся на коллекторе транзистора с теплоотводом – 60 Вт.
• h21Э - статический коэффициент передачи тока биполярного транзистора – 10…50.
• UКЭ нас. - напряжение насыщения между коллектором и эмиттером транзистора – 2.5 В.
• IКБО- обратный ток коллектора. Ток через коллекторный переход при заданном обратном напряжении коллектор-база и разомкнутом выводе эмиттера – 300 мА.
• IЭБО- обратный ток эмиттера. Ток через эмиттерный переход при заданном обратном напряжении эмиттер-база и разомкнутом выводе коллектора – 20 мА.
• f гр - граничная частота коэффициента передачи тока - > 20 МГц.
• СК - емкость коллекторного перехода – 250 пФ.
• ТП max - максимально допустимая температура перехода – 150оС.
• Т max - максимально допустимая температура окружающей среды – 60…+125оС.
