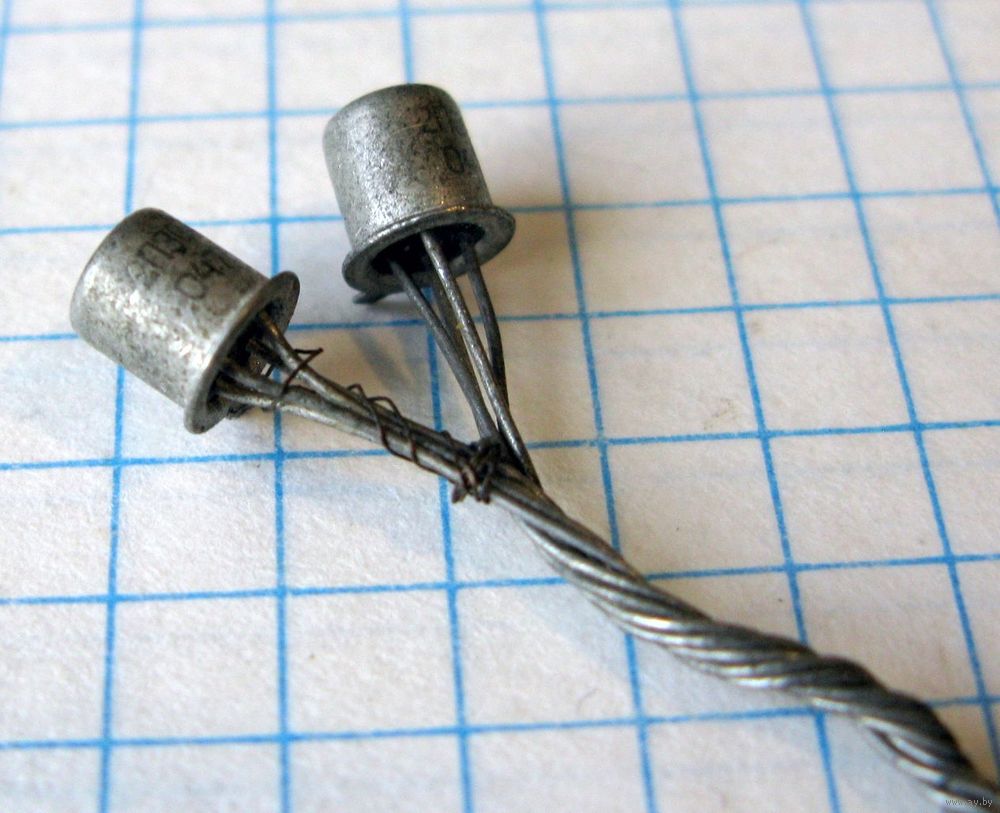

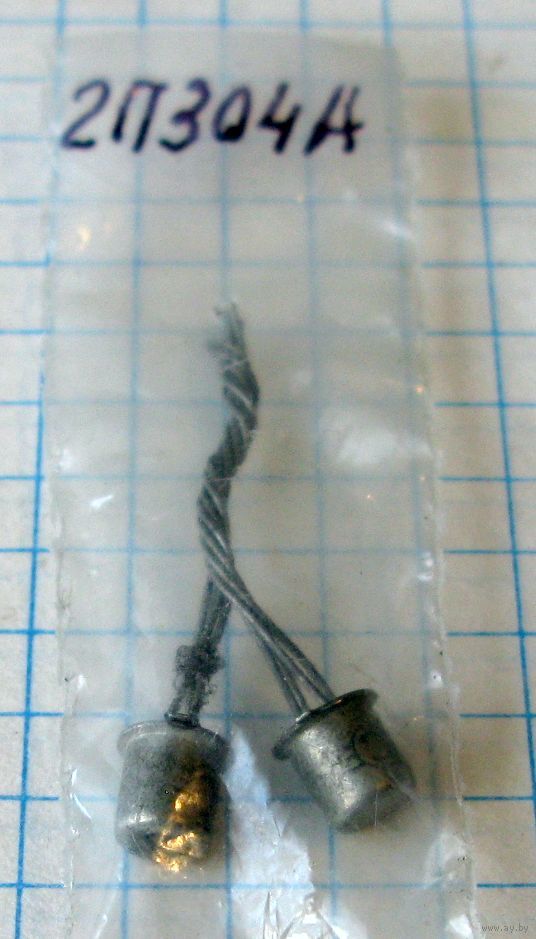

Транзисторы 2П304А кремниевые диффузорно-планарные полевые с изолированным затвором и индуцированным каналом р-типа.
Предназначены для применения в усилителях с высоким входным сопротивлением и переключающих устройствах.
Используются в электронной аппаратуре специального назначения.
Выпускаются в металлостеклянном корпусе с гибкими выводами.
Тип прибора указывается на корпусе.
Масса транзистора не более 1,0 г.

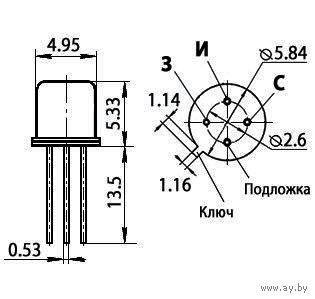

Тип корпуса: КТ-1-14.
Климатическое исполнение: «УХЛ».
Гарантийный срок хранения 25 лет со дня изготовления.
Зарубежный аналог: 2N4268, J175, MFE3003.
Основные технические характеристики транзистора 2П304А:
• Рси max - Рассеиваемая мощность сток-исток: 200 мВт;
• Uзи пор - Пороговое напряжение транзистора - напряжение между затвором и истоком: не менее 5 В;
• UСИ МАКС - максимально допустимое напряжение сток-исток: 25 В
• UЗС МАКС - максимально допустимое напряжение затвор-сток: 30 В
• UЗИ МАКС - максимально допустимое напряжение затвор-исток: 30 В
• IС МАКС - максимально допустимый ток стока полевого транзистора: 30 мА
• Iс и - Импульсный ток стока (постоянный): 60 мА;
• UЗИ ОТС - напряжение отсечки полевого транзистора. Напряжение между затвором и истоком транзистора с p-n переходом или с изолированным затвором, работающего в режиме обеднения, при котором ток стока достигает заданного низкого значения (В): А – 0,5…3,0;
• IЗ УТ - ток утечки затвора. Ток затвора при заданном напряжении между затвором и остальными выводами, замкнутыми между собой: <20 нА
• S - крутизна характеристики полевого транзистора. Отношение изменения тока стока к изменению напряжения на затворе при коротком замыкании по переменному току на выходе транзистора в схеме с общим истоком (мА/В): > 4
• IС НАЧ - начальный ток стока. Ток стока при напряжении между затвором и истоком, равном нулю, и при напряжении на стоке, равном или превышающем напряжение насыщения (мкА): < 0.2
• C11И - входная ёмкость полевого транзистора. Емкость между затвором и истоком при коротком замыкании по переменному току на выходе с общим истоком: < 9 пФ
• C12И - проходная ёмкость полевого транзистора. Емкость между затвором и стоком при коротком замыкании по переменному току на входе в схеме с общим истоком: < 2 пФ
• Т ОКР - температура окружающей среды: - 60…+125 °С .
Цена указана за 1 шт.
