Малошумящие диффузионно-планарные полевые транзисторы с затвором на основе р-n перехода и каналом р-типа.
Предназначены для применения во входных каскадах усилителей низкой частоты и постоянного тока с высоким входным сопротивлением.
Используются в электронной аппаратуре общего назначения.
Транзисторы выпускаются в металлостеклянном корпусе с гибкими выводами. Тип прибора указывается на корпусе.

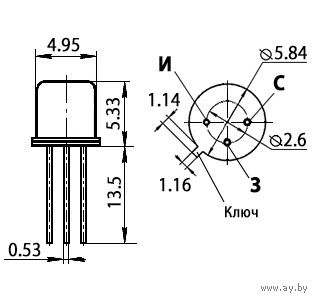

Масса транзистора не более 1,0 г. Тип корпуса: КТ-1-7 (ТО-18).
Диапазон рабочих температур окружающей среды -55…+85 °С.
Электрические параметры полевых транзисторов:
• Р МАКС - максимально допустимая постоянная рассеиваемая мощность полевого транзистора (мВт): Е – 7; И- 21; Л - 66
• UСИ МАКС - максимально допустимое напряжение сток-исток (В): Е и И – 10; Л - 12
• UЗС МАКС - максимально допустимое напряжение затвор-сток (В): Е и И – 15; Л - 17
• UЗИ МАКС - максимально допустимое напряжение затвор-исток (В): 0
• IС МАКС - максимально допустимый ток стока полевого транзистора (мА): 0.
• UЗИ ОТС - напряжение отсечки полевого транзистора. Напряжение между затвором и истоком транзистора с p-n переходом или с изолированным затвором, работающего в режиме обеднения, при котором ток стока достигает заданного низкого значения (В): Е – 0,4…1,5; И – 0,8…3,0; Л – 2…6
• g22И - активная составляющая выходной проводимости полевого транзистора в схеме с общим истоком (мкСм): Е - <5; И - <15; Л - <40
• IЗ УТ - ток утечки затвора. Ток затвора при заданном напряжении между затвором и остальными выводами, замкнутыми между собой (нА): 20
• S - крутизна характеристики полевого транзистора. Отношение изменения тока стока к изменению напряжения на затворе при коротком замыкании по переменному току на выходе транзистора в схеме с общим истоком (мА/В): Е – 0,4…2,4; И – 0,8…2,6; Л – 1,8…3,8
• IС НАЧ - начальный ток стока. Ток стока при напряжении между затвором и истоком, равном нулю, и при напряжении на стоке, равном или превышающем напряжение насыщения (мА): Е- 0,3…2,5; И – 0,8…1,8; Л – 1,8…6,6
• C11И - входная ёмкость полевого транзистора. Емкость между затвором и истоком при коротком замыкании по переменному току на выходе с общим истоком (пФ): <20
• C12И - проходная ёмкость полевого транзистора. Емкость между затвором и стоком при коротком замыкании по переменному току на входе в схеме с общим истоком (пФ): <8
• КШ - коэффициент шума транзистора (дБ): 3
• Т ОКР - температура окружающей среды (°С): -55…+85.

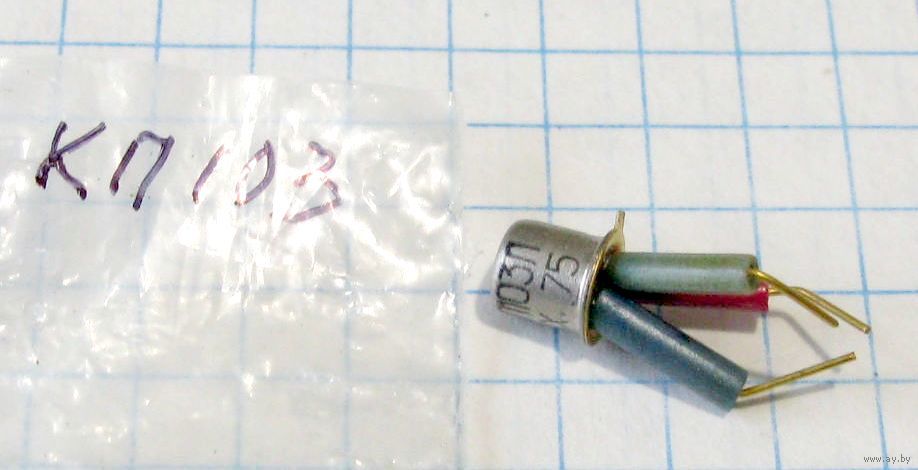

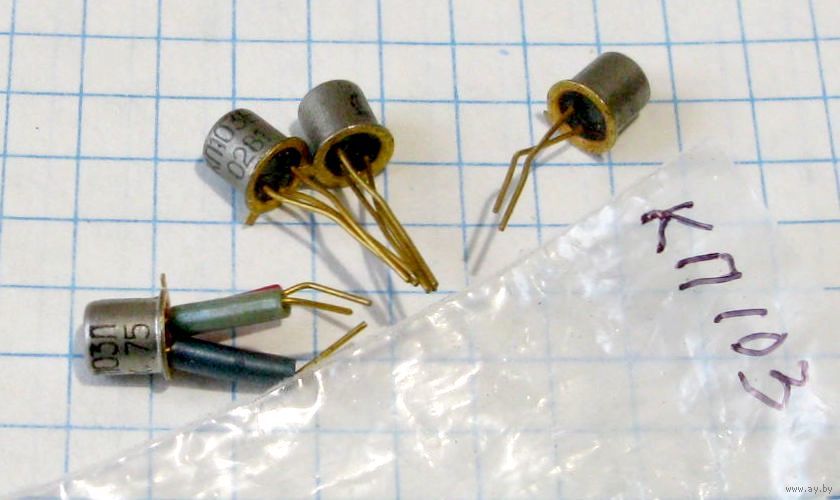

Наличие:
- КП103Е – 2 шт.
- КП103И – 1 шт.
- КП103Л – 1 шт.
* Доставку оплачивает покупатель.
** Покупая несколько моих лотов, Вы экономите на пересылке!
|
|
