Транзисторы КП303 кремниевые эпитаксиально-планарные полевые с затвором на основе p-n перехода и каналом n-типа.
КП303А, КП303Б, КП303В предназначены для применения во входных каскадах усилителей низкой частоты с высоким входным сопротивлением.
Транзисторы КП303Г в основном предназначены для применения в зарядочувствительных усилителях и других устройствах ядерной спектрометрии.

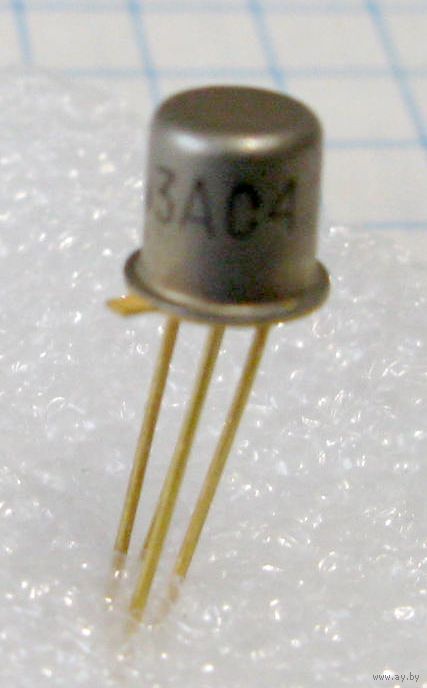

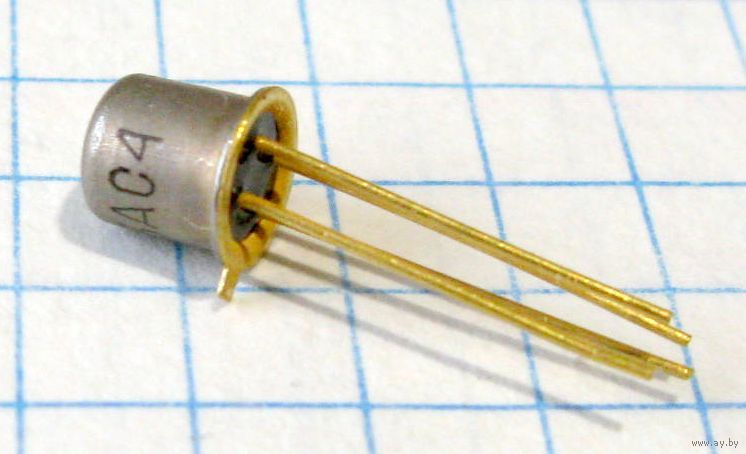

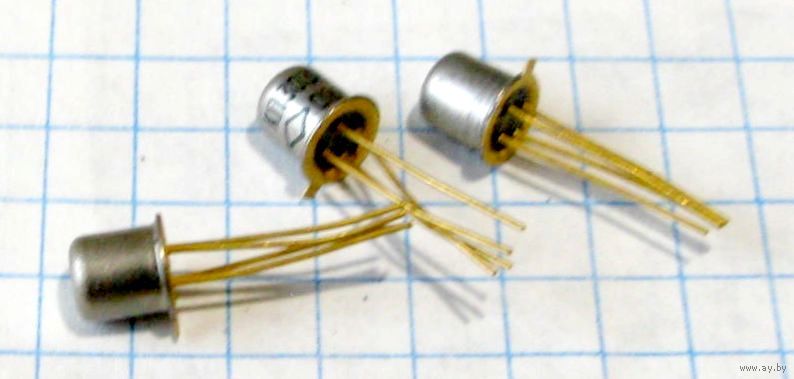

Выпускаются в металлостеклянном корпусе с гибкими выводами.

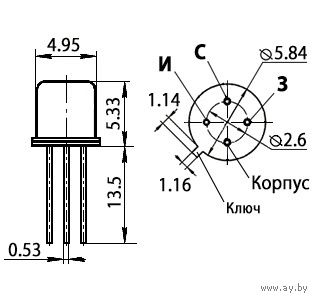

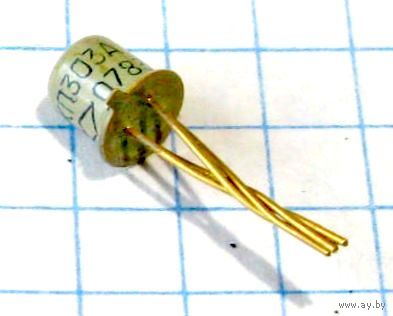

Маркируются цифро-буквенным кодом на корпусе транзистора. Тип корпуса: КТ-1-12.
Масса транзистора не более 0,5 г.
Импортный аналог: 2N3823, D110-1.
Электрические параметры полевых транзисторов:
• Р МАКС - максимально допустимая постоянная рассеиваемая мощность полевого транзистора: 200 мВт
• UСИ МАКС - максимально допустимое напряжение сток-исток: 25 В
• UЗС МАКС - максимально допустимое напряжение затвор-сток: 30 В
• UЗИ МАКС - максимально допустимое напряжение затвор-исток: 30 В
• IС МАКС - максимально допустимый ток стока полевого транзистора: 20 мА
• UЗИ ОТС - напряжение отсечки полевого транзистора. Напряжение между затвором и истоком транзистора с p-n переходом или с изолированным затвором, работающего в режиме обеднения, при котором ток стока достигает заданного низкого значения (В): А – 0,5…3,0; В – 1…4; Г - <8
• IЗ УТ - ток утечки затвора. Ток затвора при заданном напряжении между затвором и остальными выводами, замкнутыми между собой: <1 нА, для Г <0.1 нА
• S - крутизна характеристики полевого транзистора. Отношение изменения тока стока к изменению напряжения на затворе при коротком замыкании по переменному току на выходе транзистора в схеме с общим истоком (мА/В): А – 1…4; В – 2…5; Г – 3…7
• IС НАЧ - начальный ток стока. Ток стока при напряжении между затвором и истоком, равном нулю, и при напряжении на стоке, равном или превышающем напряжение насыщения (мА): А – 0,5…2; В – 1,5…5; Г – 3…12
• C11И - входная ёмкость полевого транзистора. Емкость между затвором и истоком при коротком замыкании по переменному току на выходе с общим истоком: < 6 пФ
• C12И - проходная ёмкость полевого транзистора. Емкость между затвором и стоком при коротком замыкании по переменному току на входе в схеме с общим истоком: < 2 пФ
• Т ОКР - температура окружающей среды: - 40…+85 °С .

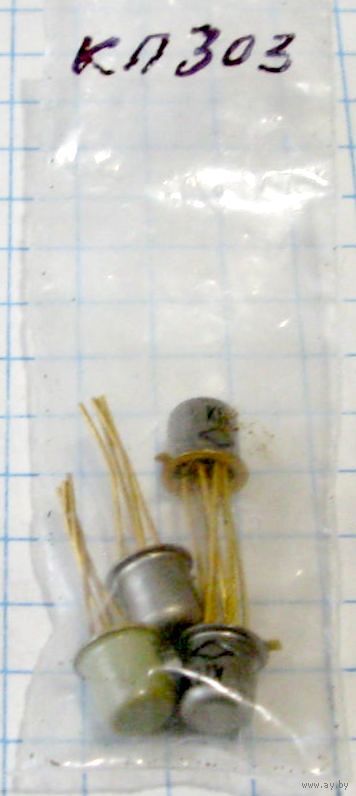

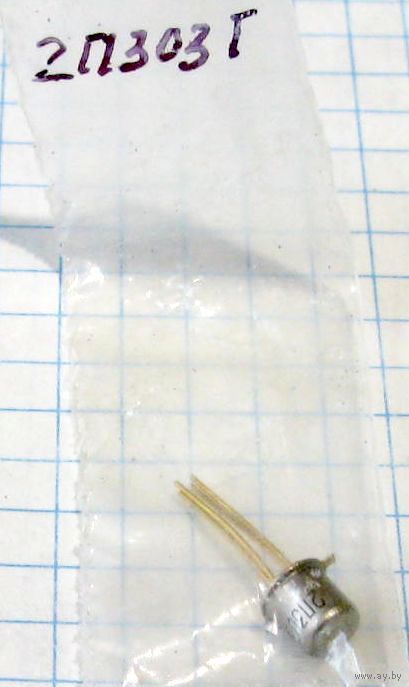

Наличие:
- КП303А – 2 шт.
- КП303В – 3 шт.
- КП303Г – 1 шт.
Цена указана за 1 шт.
* Доставку оплачивает покупатель.
** Покупая несколько моих лотов, Вы экономите на пересылке!
|
|
