| Состояние | Хорошее |
| отличное, демонтаж | |
Связь и все вопросы по контактному телефону. Звоните! Есть 2 ШТ. Цена за 1 ШТ.
Интерес представляют полевые СВЧ-транзисторы 3 ШТ, биполярные ВЧ-СВЧ 2 ШТ и ПИН-свч диоды. Ну и пассив.

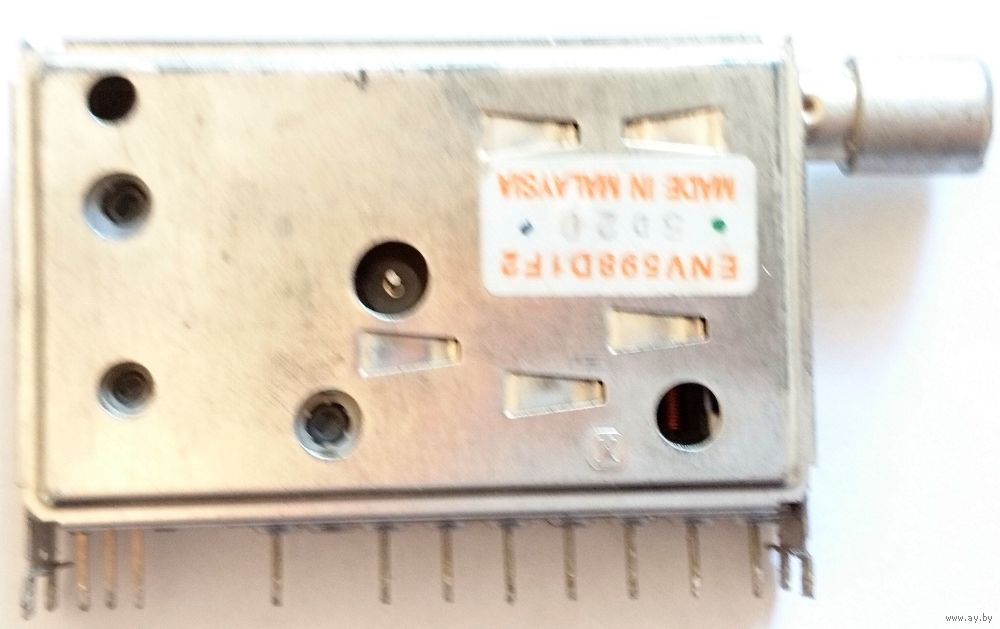

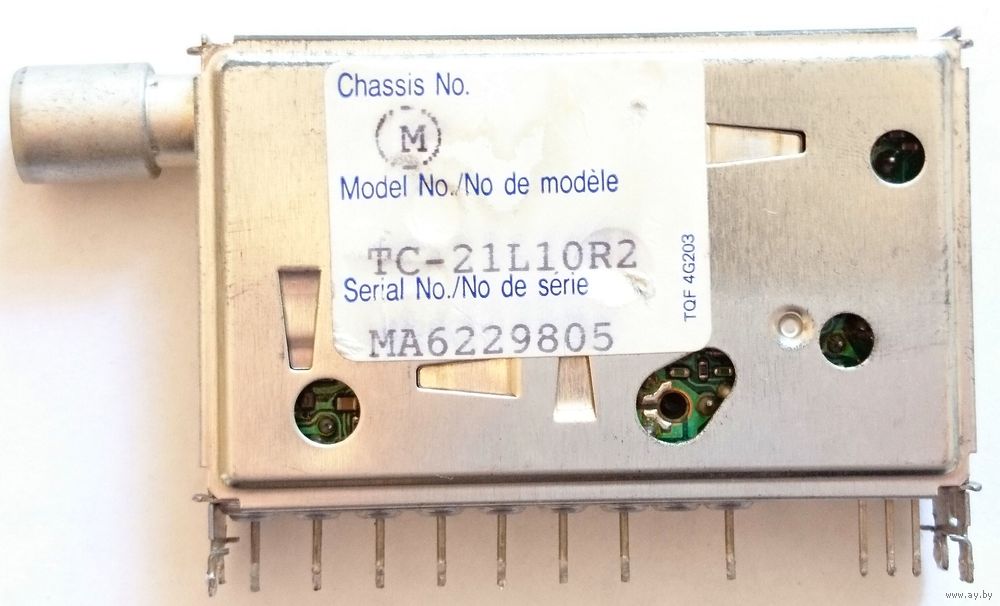

PANASONIC CHASSIS MX-3
Управление -- http://rtellason.com/chipdata/an5071.pdf
analog -- VTUVTSS602III
BU; BT; BH; AGC; BL; AFC; BM; ; IF; BSW; +B; VIF
выводы по порядку, считаются от штеккера антенны
1 -- BU
2 -- BT
3 -- BH
4 -- AGC (АРУ автоматическая регулировка усиления. Напряжение от 0 до 12V будет управлять коэффициентом усиления предусилителя.)
5 -- BL
6 -- AFC
7 -- BM
8 -- IF (выход ПЧ)
(3 крайние выводы - цифровая настройка) --
9 -- BSW ()
10 -- +B (9 В)
11 -- VIF (выход ПЧ на усилитель и фильтры, детектирование)
Примеры проектов:
https://pro-radio.ru/air/5299
http://easyradio.ru/stati/tehnika_vch/super-skaner_45-860mhz__s_shagom_001_gts.html
http://p-45.narod.ru/
http://www.rfcandy.biz/communication/sprec.html
|
|
доставка Белпочтой от 5 руб (по чеку отправки мелким пакетом, Европочтой не отправляю!)
