| Состояние | Хорошее |
| Исправен. Аккуратно демонтирован из старой аппаратуры. | |

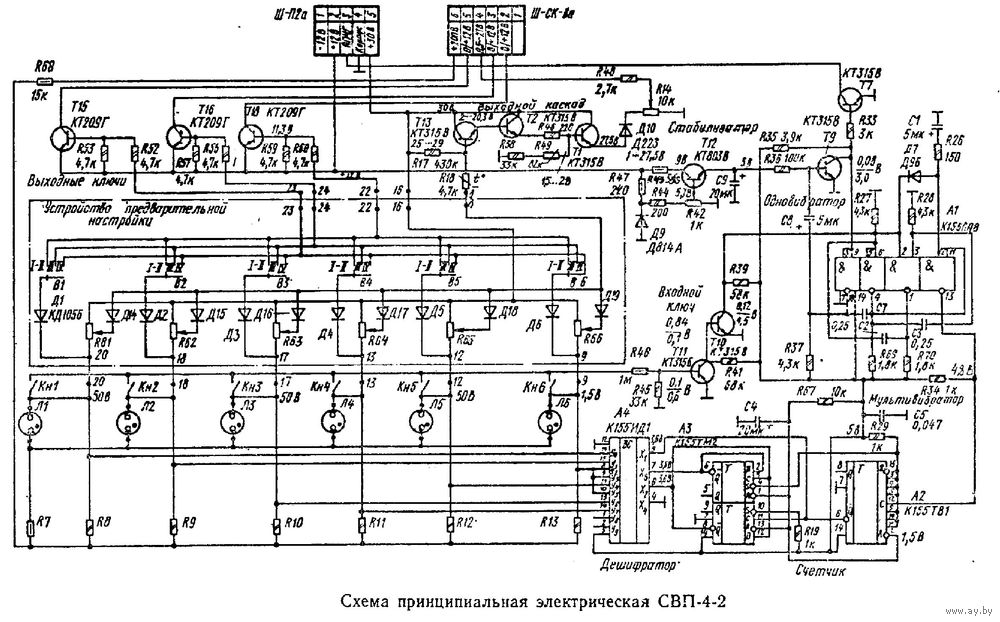

Устройство обеспечивает индикацию номера работающего канала, включение первого канала при включении телевизора в сеть, отключение блока АПЧГ при переключении каналов. Схема не допускает самопроизвольного переключения программ при электрических разрядах и других помехах.
Устройство конструктивно выполнено на двух печатных платах с использованием ИМС 155 серии и дискретных элементов.
Число программ - 6
Напряжения питания, В - 12; 30 и 200
Основные радиоэлементы, установленные на плате:
- транзисторы КТ209Г - 3
- транзистор КТ315Б - 1
- транзисторы КТ315В – 6
- транзистор КТ803В - 1
- индикаторы ИНС-1 - 6
- диоды КД105Б (Д220Б) - 12
- диод Д9Б - 1
- диод Д223 - 1
- стабилитрон Д814А - 1

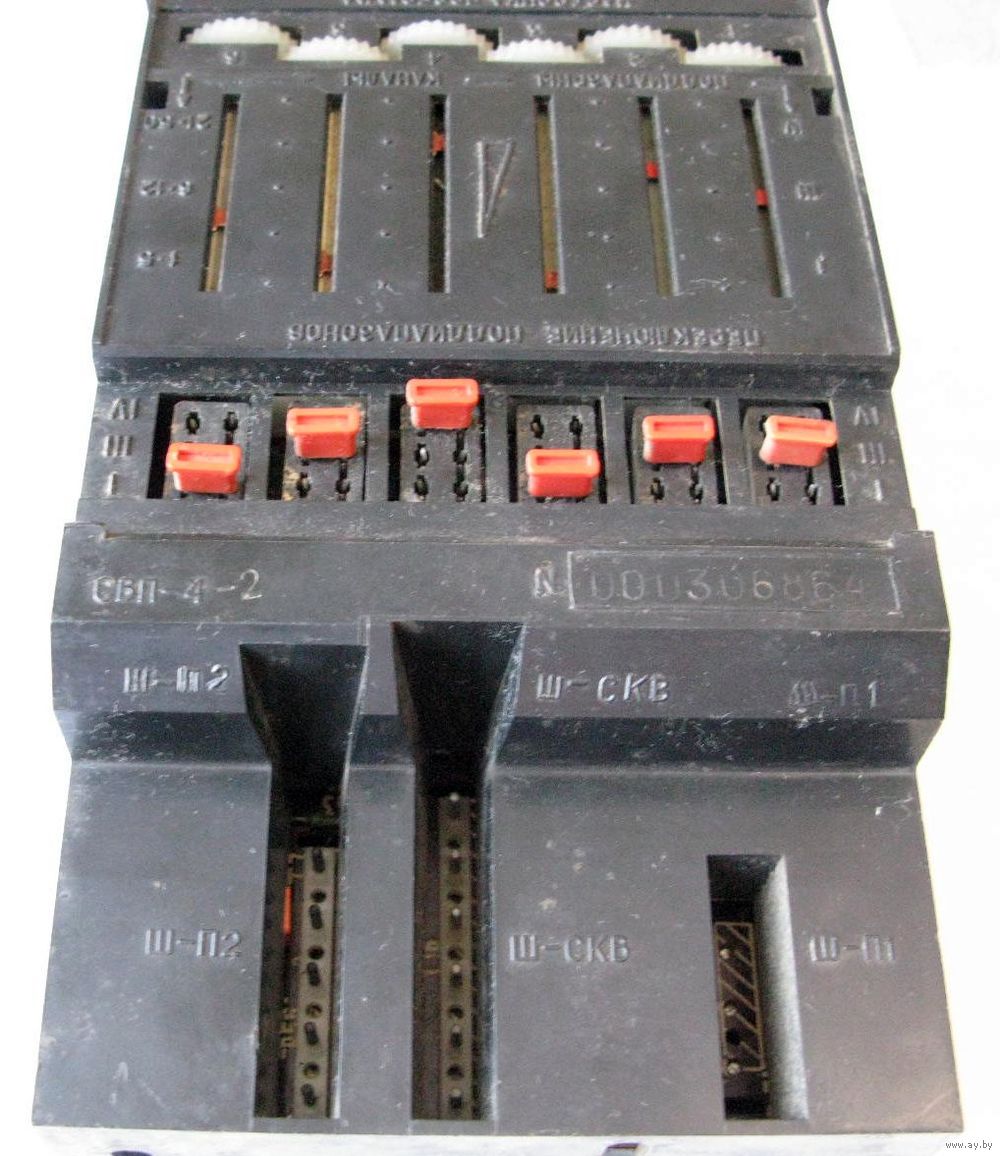

Со схемой телевизора устройство соединяется с помощью 2-х кабелей, подключаемым к разъёмам Х1 и Х2.

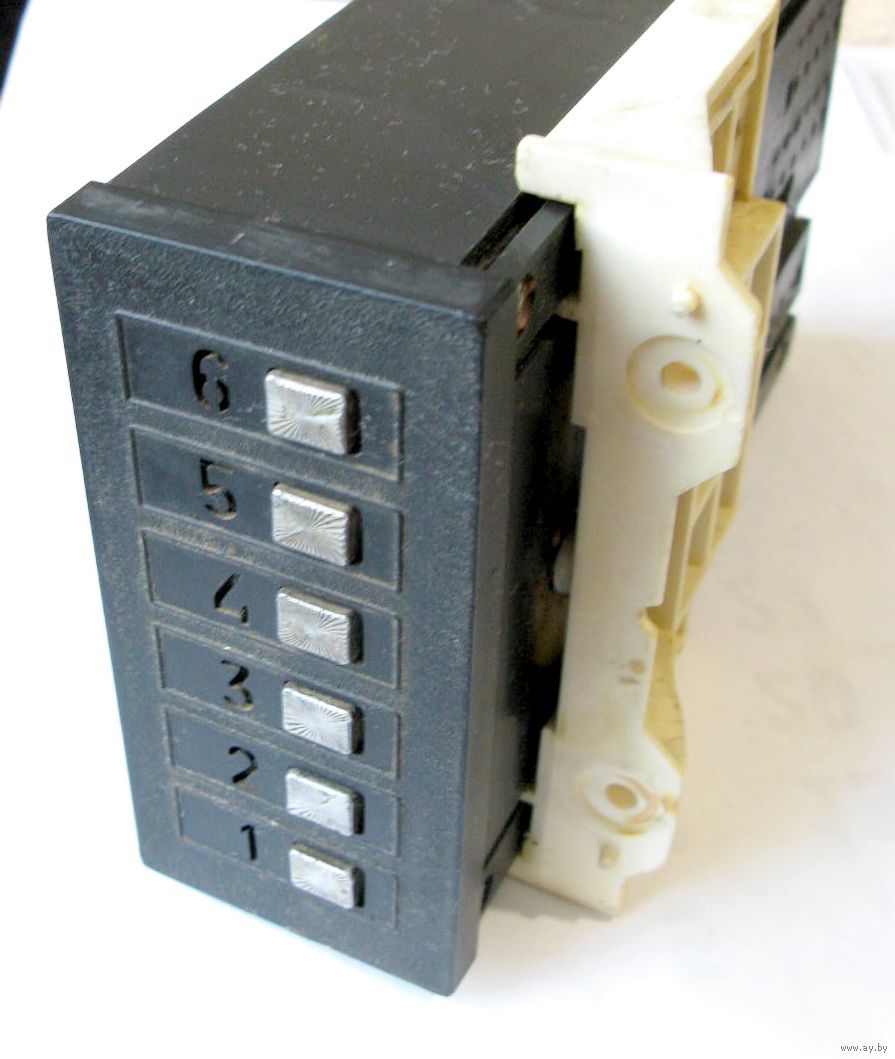

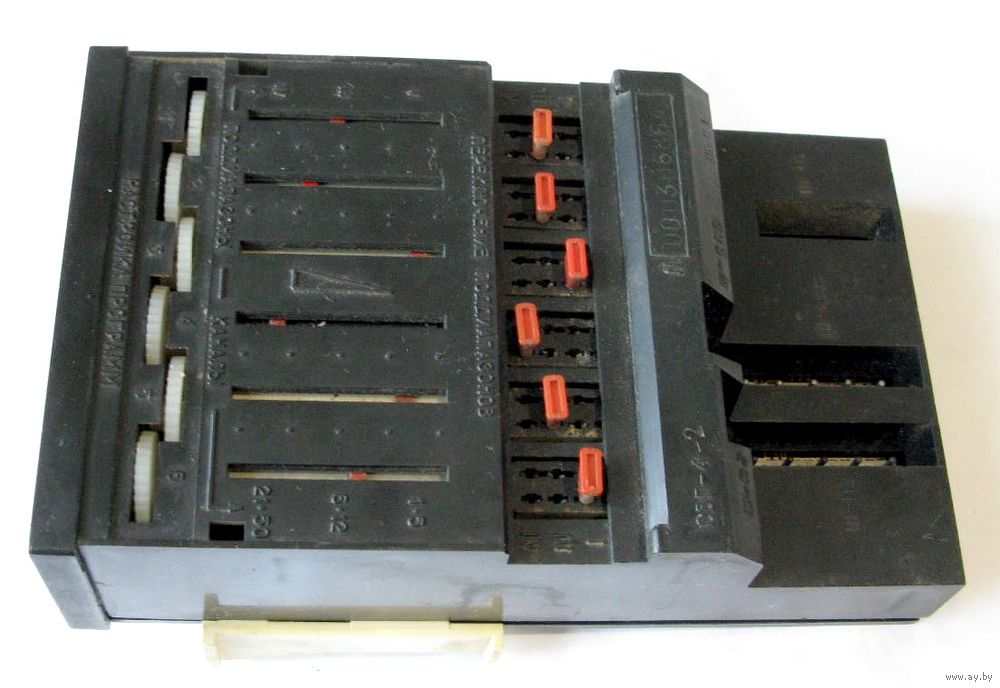

СВП-4-2. Применялся в телевизорах УЛПЦТИ-61-II-15…УЛПЦТИ-61-II-40 с торговыми названиями "Рекорд-728…741" и др.

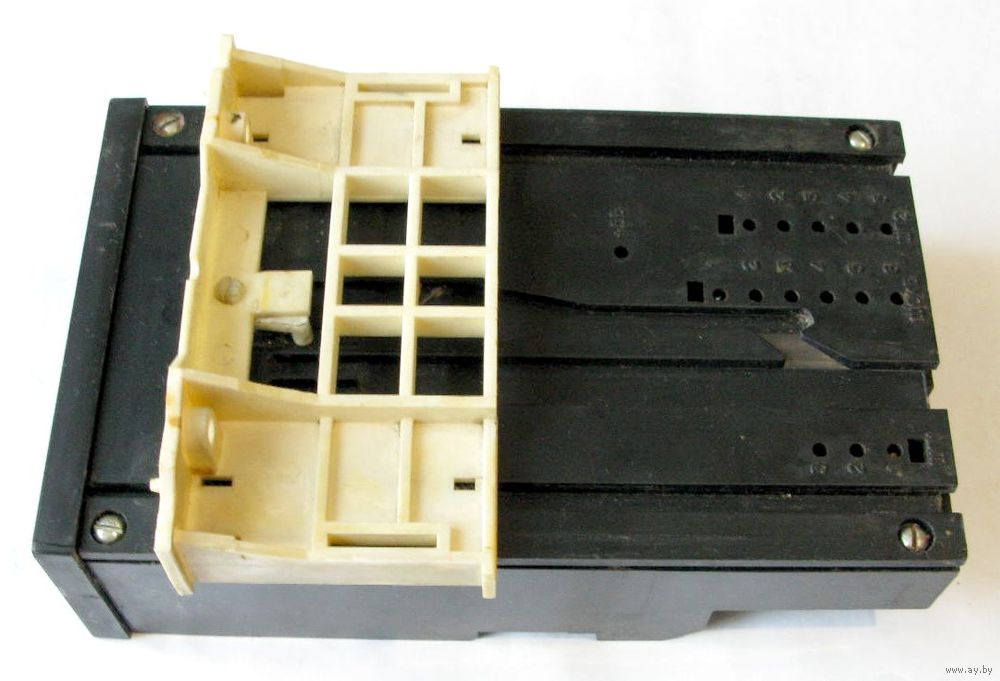

Особенность конструкции – наличие механизма выдвижения, который обеспечивает фиксирование СВП-4-2 в корпусе телевизора в рабочем положении и выдвижение его для предварительной настройки.
