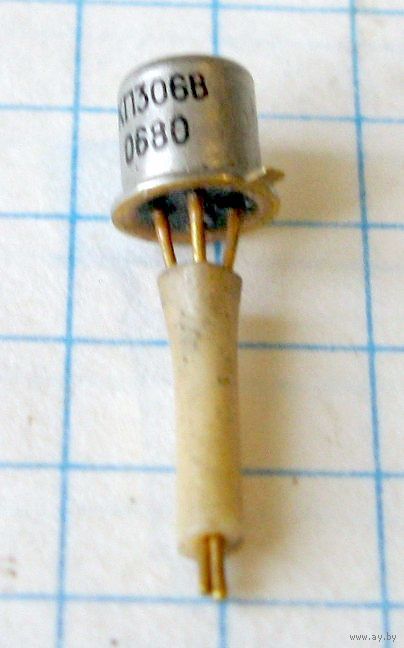

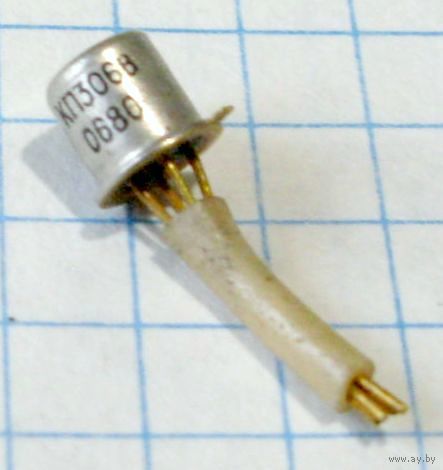

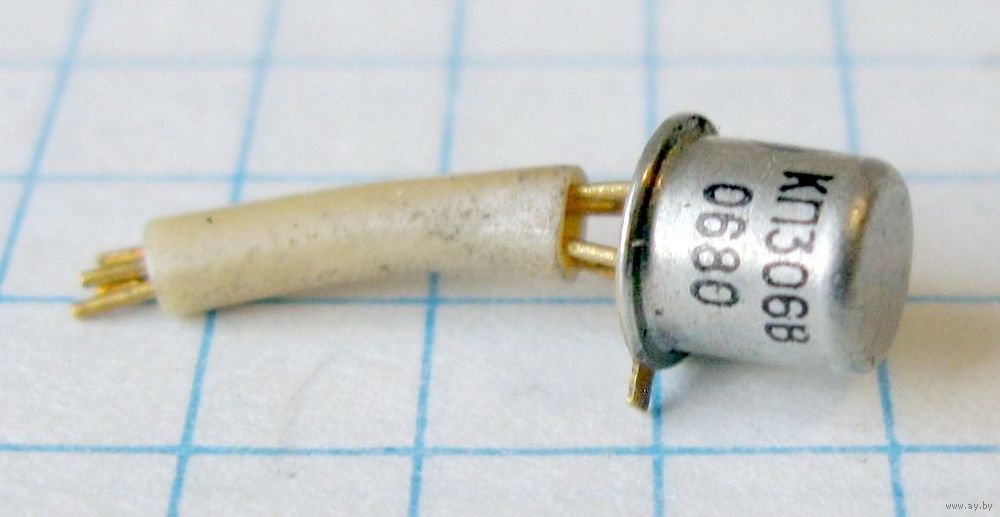

Транзистор полевой КП306В

Завершён4 августа в 23:35:01
1
16
№ 5039469350Состояние как новое
Описание лота
Состояние Как новое
Ранее не использовался

Транзисторы КП306В кремниевые диффузионно-планарные полевые с двумя изолированными затворами, каналом n-типа и нормированным участком переходной характеристики.

            Предназначены для применения в преобразовательных и усилительных каскадах высокой и низкой частот с высоким входным сопротивлением.

            Используются в электронной аппаратуре общего назначения.

            Выпускаются в металлостеклянном корпусе с гибкими выводами.

            Маркируются цифро-буквенным кодом на корпусе транзистора.

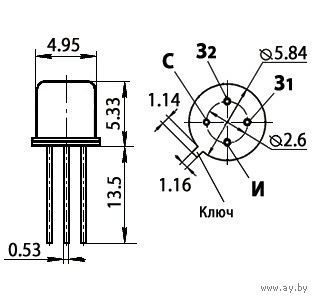

            Тип корпуса: КТ-1-12.

            Масса транзистора не более 0,5 г.

            Климатическое исполнение: «УХЛ», категория размещения «2.1».

            Импортный аналог:  MFE121, 2SK182.

Основные электрические характеристики транзистора КП306В:

• Р МАКС - максимально допустимая постоянная рассеиваемая мощность полевого транзистора – 150 мВт.

• UСИ МАКС - максимально допустимое напряжение сток-исток – 20 В.

• UЗ1С МАКС - максимально допустимое напряжение первый затвор-сток – 20 В.

• UЗ2С МАКС - максимально допустимое напряжение второй затвор-сток – 20 В.

• UЗ1И МАКС - максимально допустимое напряжение первый затвор-исток – 20 В.

• UЗ2И МАКС - максимально допустимое напряжение второй затвор-исток – 20 В.

• UЗ1 З2 МАКС - максимально допустимое напряжение между затворами – 25 В.

• IС МАКС - максимально допустимый ток стока полевого транзистора – 20 мА.

• UЗ1И ОТС - напряжение отсечки полевого транзистора. Напряжение между затвором и истоком транзистора с p-n переходом или с изолированным затвором, работающего в режиме обеднения, при котором ток стока достигает заданного низкого значения – 1,3….6 В.

• IЗ1 УТ - ток утечки первого затвора. Ток затвора при заданном напряжении между затвором и остальными выводами, замкнутыми между собой < 5 нА.

• S1 - крутизна характеристики полевого транзистора. Отношение изменения тока стока к изменению напряжения на затворе при коротком замыкании по переменному току на выходе транзистора в схеме с общим истоком – 4…8 мА/В.

• C11И1 - входная ёмкость полевого транзистора. Емкость между затвором и истоком при коротком замыкании по переменному току на выходе с общим истоком < 5 пФ.

• C12И2 - проходная ёмкость полевого транзистора. Емкость между затвором и стоком при коротком замыкании по переменному току на входе в схеме с общим истоком < 0.7 пФ.

• КШ - коэффициент шума полевого транзистора < 6 дБ.

• КУР - коэффициент усиления по мощности полевого транзистора.

• Т ОКР - температура окружающей среды = – 60…+125 оС.

* Доставку оплачивает покупатель.

** Покупая несколько моих лотов, Вы экономите на пересылке!

Доставка и оплата
Доставка из города Лепель, Беларусь
Отправка почтой в другой город по стране
Передача лично
Невозможен возврат товара после покупки
Невозможно выслать в другую страну
Расчет наличными лично с продавцом при получении лота
Безналичный расчет
Полная предоплата до отправки лота по почте
