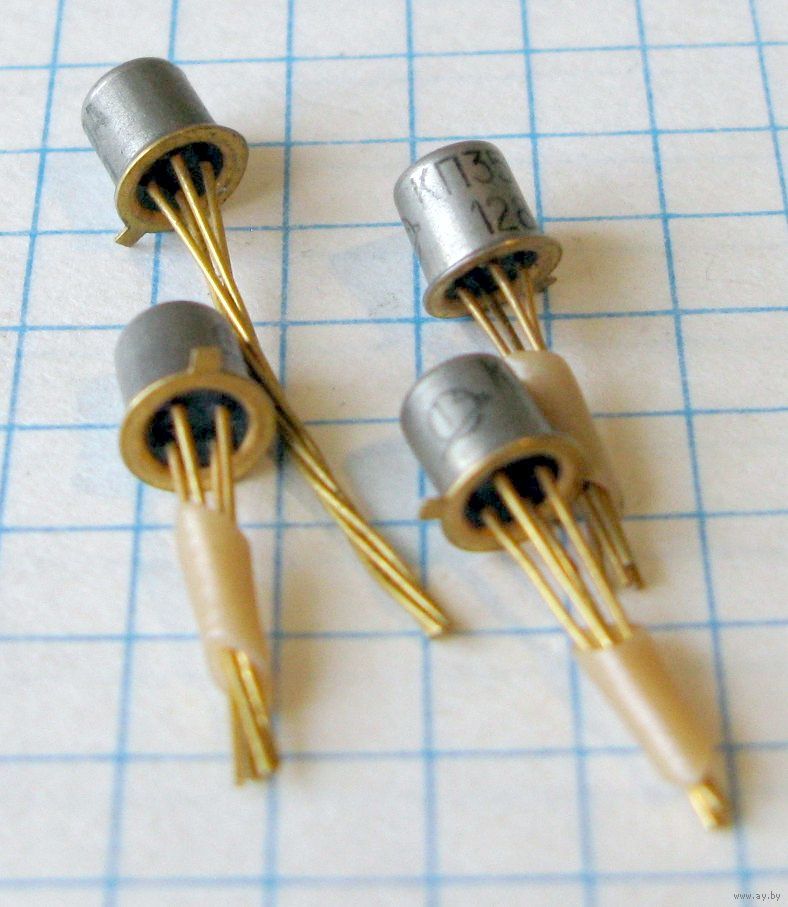

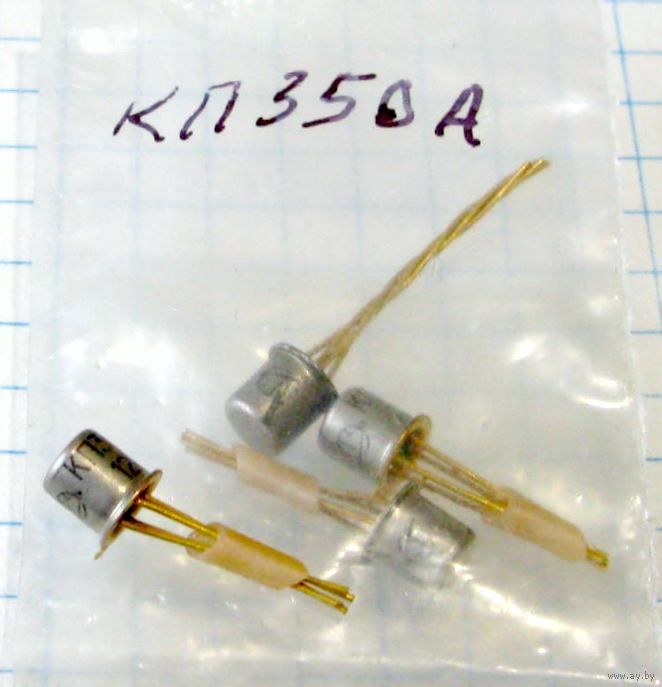

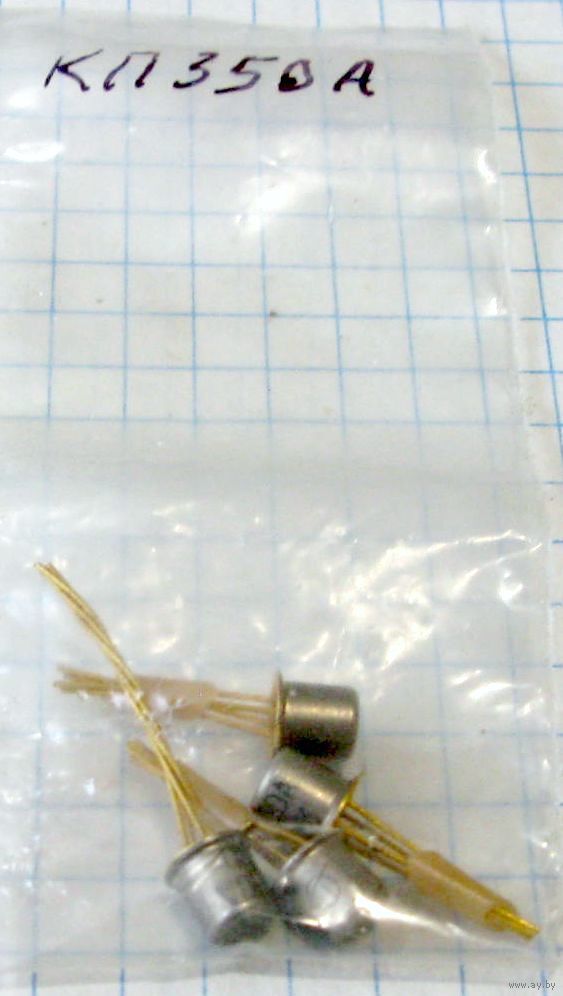

Транзисторы КП350А кремниевые диффузно-планарные полевые с двумя изолированными затворами и каналом n-типа.
Предназначены для применения в усилителях, генераторах и преобразователях сверхвысокой частот до 700 МГц.

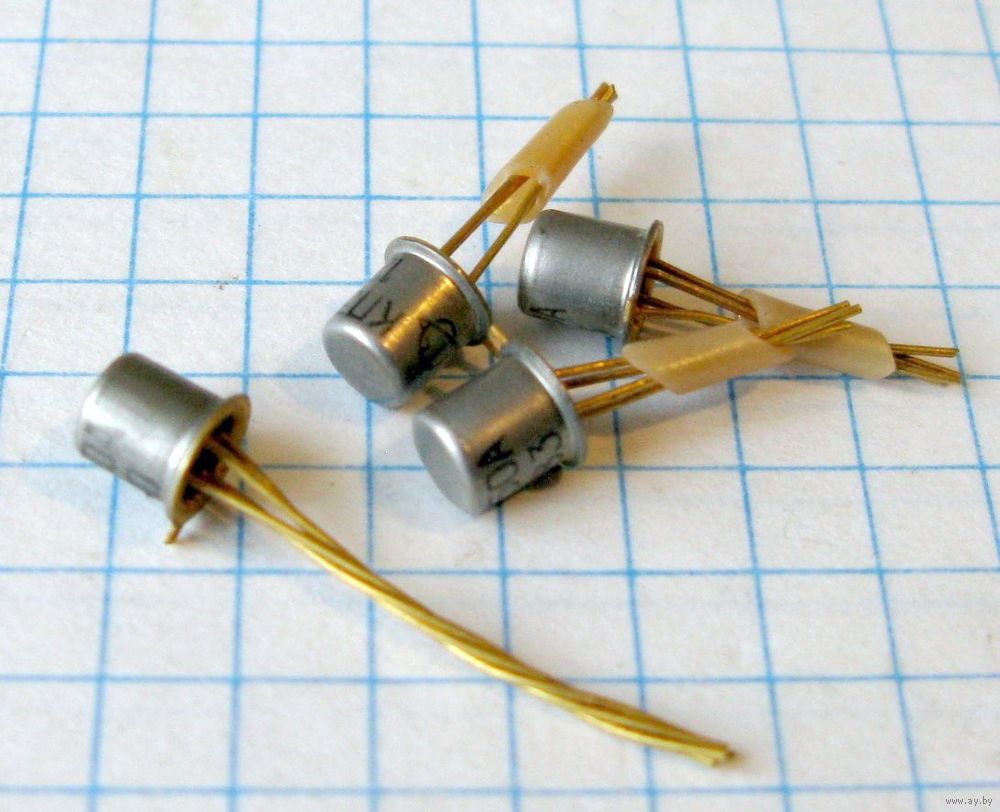

Выпускаются в металлостеклянном корпусе с гибкими выводами.

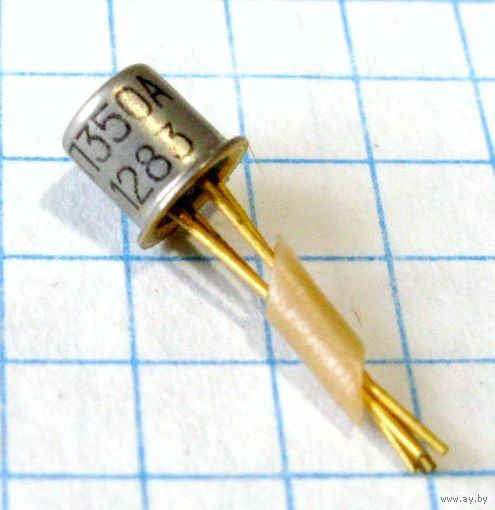

Маркируются цифро-буквенным кодом на корпусе транзистора.

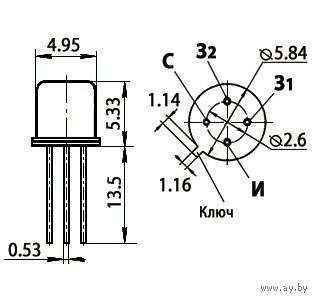

Тип корпуса: КТ-1-14.
Масса транзистора не более 0,7 г.
Климатическое исполнение: «УХЛ», категория размещения «2.1».
Импортный аналог: 3N140, BF905, 3SK78, 2SK40, 3SK102.
Основные электрические характеристики транзистора КП350А:
• Р МАКС - максимально допустимая постоянная рассеиваемая мощность полевого транзистора – 200 мВт.
• UСИ МАКС - максимально допустимое напряжение сток-исток – 15 В.
• UЗ1С МАКС - максимально допустимое напряжение первый затвор-сток – 21 В.
• UЗ2С МАКС - максимально допустимое напряжение второй затвор-сток – 15 В.
• UЗ1И МАКС - максимально допустимое напряжение первый затвор-исток – 15 В.
• UЗ2И МАКС - максимально допустимое напряжение второй затвор-исток – 15 В.
• IС МАКС - максимально допустимый ток стока полевого транзистора – 30 мА.
• UЗ1И ОТС - напряжение отсечки полевого транзистора. Напряжение между затвором и истоком транзистора с p-n переходом или с изолированным затвором, работающего в режиме обеднения, при котором ток стока достигает заданного низкого значения – 0,7… 6,0 В.
• IЗ1 УТ - ток утечки первого затвора. Ток затвора при заданном напряжении между затвором и остальными выводами, замкнутыми между собой - < 5 нА.
• S1 - крутизна характеристики полевого транзистора. Отношение изменения тока стока к изменению напряжения на затворе при коротком замыкании по переменному току на выходе транзистора в схеме с общим истоком – 6….13 мА/В.
• IС НАЧ - начальный ток стока. Ток стока при напряжении между затвором и истоком, равном нулю, и при напряжении на стоке, равном или превышающем напряжение насыщения - < 3.5 мА.
• C11И1 - входная ёмкость полевого транзистора. Емкость между затвором и истоком при коротком замыкании по переменному току на выходе с общим истоком < 6 пФ.
• C12И2 - проходная ёмкость полевого транзистора. Емкость между затвором и стоком при коротком замыкании по переменному току на входе в схеме с общим истоком – 0.07 пФ.
• КШ - коэффициент шума полевого транзистора < 7 дб.
• Т ОКР - температура окружающей среды - -45 …. +85 оС.
